Radar Garmin
REMARQUES :
• Lors de la connexion d'un traceur GPSMAP séries 4000/5000 à un réseau Garmin Marine Network existant, le GMS 10 peut être utilisé mais n'est pas nécessaire. Le traceur
GPSMAP séries 4000/5000 possède trois ports réseau et fait office de module d'extension de port. Raccordez l'antenne GPS et les périphériques NMEA supplémentaires au traceur
GPSMAP série 3000 existant ou au nouveau traceur GPSMAP séries 4000/5000. Le traceur GPSMAP série 3000 existant et le nouveau traceur GPSMAP séries 4000/5000 partagent
des données NMEA 0183 et de réseau Garmin Marine Network, mais aucune donnée de cartographie.
•
Tous les appareils connectés au réseau Garmin Marine Network doivent être raccordés à l'alimentation du bateau. Ce schéma illustre les connexions réseau, mais ne présente pas les
raccordements à l'alimentation. Connectez chaque appareil conformément à ses instructions d'installation.
• Ce schéma illustre les connexions de réseau Garmin Marine Network, mais ne présente pas les connexions NMEA 2000 ou NMEA 0183.
14
Module d'extension de port pour réseau marine GMS 10
Traceur Garmin
GPSMAP série 3000

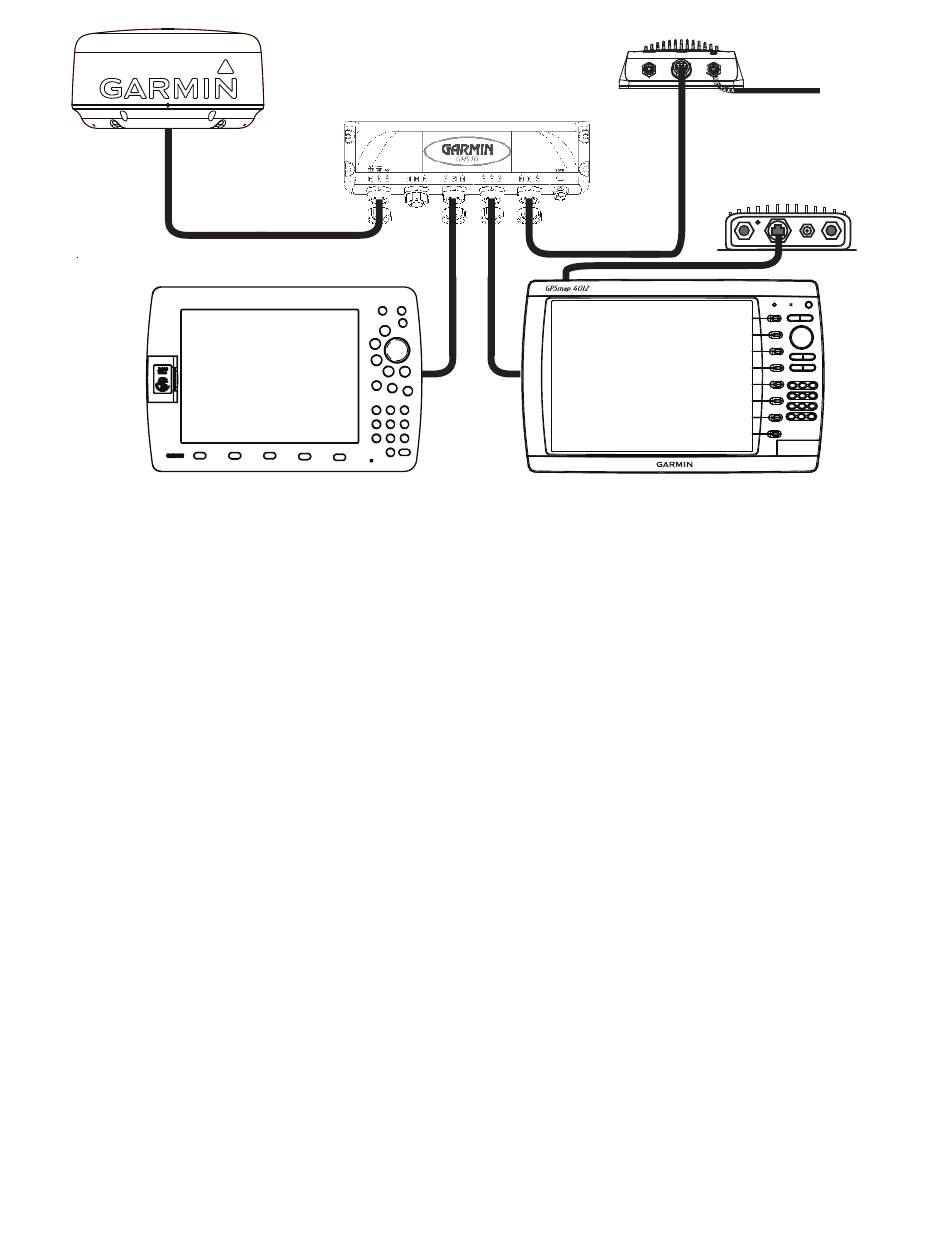

Connexion d'un traceur GPSMAP séries 4000/5000 à un réseau Garmin Marine network existant
Module sondeur GSD 22
xxxxxxxxxxxxxxxxxxx
Récepteur météo XM
GDL 30/30A
Traceur Garmin
GPSMAP séries 4000/5000
Instructions d'installation des GPSMAP séries 4000/5000
Vers la sonde
