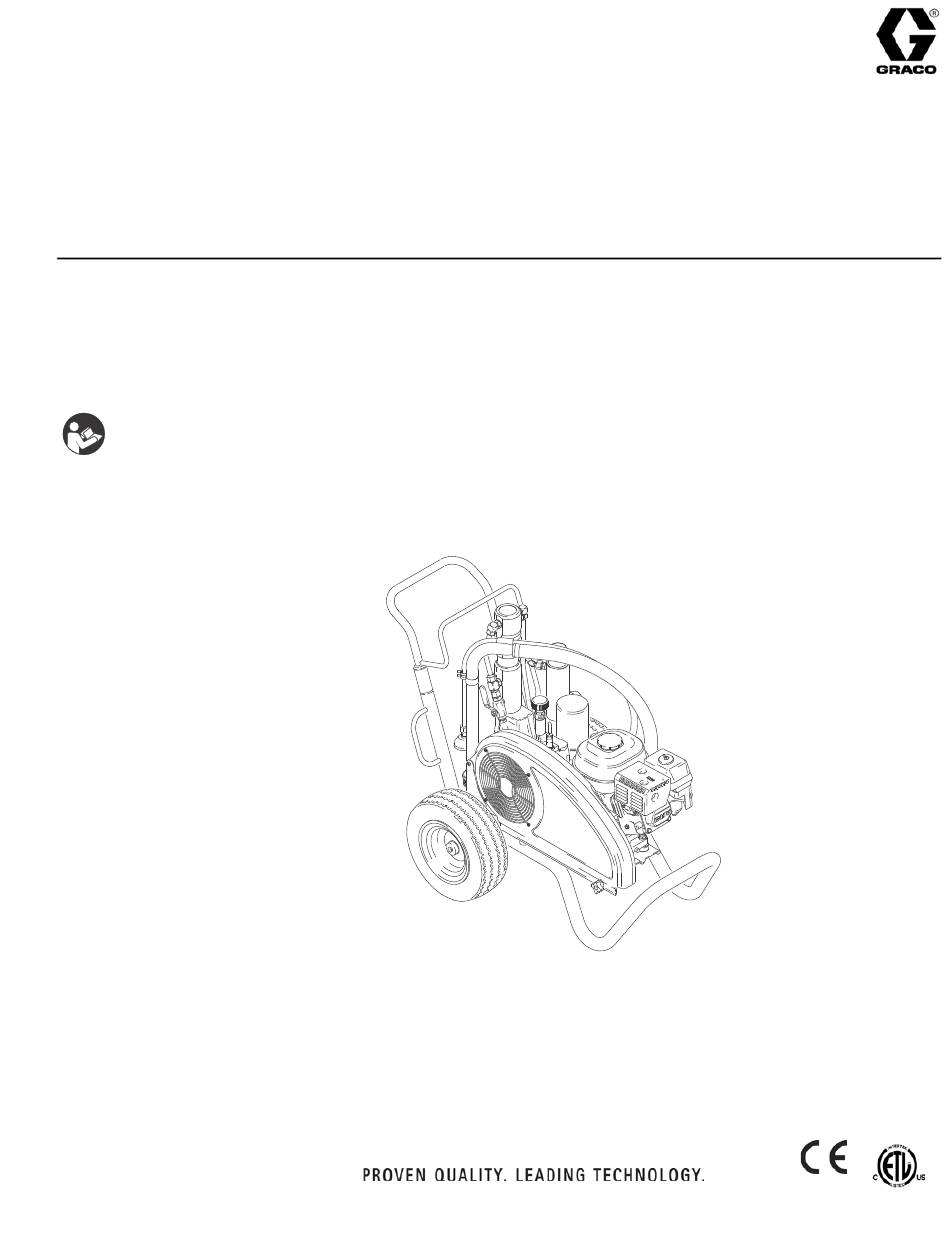

Réparation
Pulvérisateurs hydrauliques GH
130, GH 200, GH 230, GH 300
- Pour l'application de peintures et revêtements architecturaux -
Pression maximum de service 3300 psi (2,8 MPa, 228 bars)
Une liste des modèles peut être trouvée à la page 2.
Instructions de sécurité importantes.
Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces
instructions. Contactez le service après-vente ou votre distributeur Graco local
ou visiter notre site internet sur www.graco.com pour obtenir un manuel dans
votre langue.
™
ti5380a
311798L
FR
Publicité
Manuels Connexes pour Graco GH 200
Sommaire des Matières pour Graco GH 200
- Page 1 Instructions de sécurité importantes. Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces instructions. Contactez le service après-vente ou votre distributeur Graco local ou visiter notre site internet sur www.graco.com pour obtenir un manuel dans votre langue. ti5380a...
- Page 2 Modèles Modèles GH130 GH200 GH230 GH300 ETL/CSA/UL 120 V CA 120 V CA 60 Hz 60 Hz ✔ ✔ 253957 ✔ ✔ ✔ 253959 ✔ ✔ ✔ 253980 ✔ ✔ 253962 ✔ ✔ ✔ 253963 ✔ ✔ ✔ 253981 ✔ ✔...
- Page 3 Modèles Mises en garde Les mises en garde suivantes sont des mises en garde relatives à la configuration, l’utilisation, la mise à la terre, l’entretien et la réparation de ce matériel. Le point d’exclamation indique une mise en garde générale, et le symbole de danger fait référence à des risques spécifiques aux procédures.
- Page 4 Uniquement à usage professionnel. • N’utiliser ce matériel que pour l’usage auquel il est destiné. Pour plus de renseignements appelez votre distributeur Graco. • Écarter les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces en mouvement et des surfaces chaudes.
- Page 5 Identification des composants Identification des composants bar/MPa ti9167a ti9126a ti8714a ti9166a ti8691a ti5381b ti8844a N° Rep. Composant Vanne de la pompe hydraulique Régulation de la pression Bouchon huile hydraulique Vanne de décharge Bouton MARCHE/ARRÊT du moteur Commandes moteur Commutateur du moteur électrique sur Marche/Arrêt Verrouillage de la gâchette du pistolet Bas de pompe ™...
- Page 6 Informations générales sur les réparations Informations générales sur les réparations Mise en place de joints toriques SAE Dévisser l’écrou pour accéder Pour réduire les risques de blessures graves, ne pas toucher au raccord. de pièces mobiles avec les doigts ou un outil lors d’un contrôle après réparation.
- Page 7 Honda fourni séparément. Remplacer l’huile hydraulique et la cartouche filtrante par de l’huile hydraulique de Graco 169236 (5 gallons/20 litres) ou QUOTIDIENNEMENT : Contrôler le niveau d’huile du moteur 207428 (1 gallon/3,8 litres) et une cartouche filtrante 116909.
- Page 8 Arrêter le pulvérisateur. Ajouter du produit* Courroie usée ou cassée ou sautée Remplacer, page 12 Pompe hydraulique usée ou endommagée Porter le pulvérisateur chez le distributeur Graco pour réparation Tige de pompe collée par de la peinture Entretien de la pompe. Voir manuel 311845 séchée...
- Page 9 Remarques Remarques 311798L...
- Page 10 (96). Remplir complètement la pompe hydraulique de fluide Démonter le tuyau de vidange (225). hydraulique Graco, page 6, via le coude (221). Remplir 10. Démonter le coude (221). le réservoir avec le fluide hydraulique restant. 11. Séparer le tube (276) du coude (226). Enlever le coude 12.
- Page 11 Pompe hydraulique ti8821b 311798L...
- Page 12 Courroie du ventilateur Courroie du ventilateur (Figure 3) Démontage Installation Enrouler la courroie (44) autour de la poulie d’entraînement (43) et la poulie de ventilateur (96). Laisser descendre le moteur (119) pour exercer une tension sur la courroie. Faire pivoter le carter de courroie (117) vers le bas. Décompression, page 7.
- Page 13 Le moteur Le moteur (Figure 4) Démontage Installation REMARQUE : Toutes les interventions sur le moteur doivent Fixer la plaque de support (99), les amortisseurs (153) être effectuées par un revendeur HONDA agréé. et rondelles (154) sur le moteur (119) à l’aide des quatre vis (23), rondelles (7) et écrous (24) ;...
- Page 14 Si on le détend sans faire attention, lui et les billes Graco, page 6. risquent d’être projetés dans les yeux de l’auteur du démontage. Porter des lunettes de sécurité en cas de démontage ou de montage de ressort de compression...
- Page 15 Orifice de test ti8817A ti8818a 311798L...
- Page 16 Mettre le bouchon de vidange (2) et le filtre (227). Serrer le filtre de 3/4 de tour à partir du moment où le joint arrive en butée. Mettre cinq quarts de fluide hydraulique Graco 169236 (5 gallons/20 litres) ou 207428 (1 gallon/3,8 litres). Contrôler le niveau d’huile.
- Page 17 (92) dans l’orifice. Pousser la bague de retenue (120) dans la rainure. (Fig. 9) Desserrer le contre-écrou (86). Dévisser la pompe (111). . 11 (Fig. 12) Remplir l’écrou de presse-étoupe de liquide TSL de Graco. ti2272c ti2272f . 12 311798L...
- Page 18 Bas de pompe ProConnect Bas de pompe ProConnect GH200/230/300 uniquement (Figures 13 à 27) Voir le manuel 311845 de la pompe pour la réparation de (Fig. 15) Glisser le couvercle (193) du manchon vers la pompe. le haut pour entièrement dégager les manchons de la tige (179).
- Page 19 Bas de pompe ProConnect Installation ATTENTION (Fig. 20) Au besoin, mettre la tige de pompe dans la pièce Tenir la pompe avec une main avant d’ouvrir de réglage, et tirer la pompe pour alonger la tige. la poignée en T. (Fig.
- Page 20 Bas de pompe ProConnect (Fig. 23) Mettre la goupille. (Fig. 25) Glisser le couvercle (193) du manchon vers le bas sur les manchons (179) de la tige. ti8957a . 23 ti8955a (Fig. 24) Glisser le couvercle (193) du manchon vers le .
- Page 21 Remarques Remarques 311798L...
- Page 22 Pièces Pièces Tous les pulvérisateurs 150b 150c 230b 150a 150d 150e 230a 150f 150g 60 61 Modèle GH130 ti8822b 311798L...
- Page 23 Pièces Liste des pièces - Tous les pulvérisateurs Part Description Part Description 110838 NUT, hex 112827 BUTTON, snap 116038 WASHER, wave spring, GH130 & 119420 WHEEL, pneumatic, GH130 & 200 119408 WHEEl, pneumatic, GH230 & 300 101354 PIN, spring, straight, GH130 & 200 156306 WASHER, flat, GH130 &...
- Page 24 Plan éclaté - Moteurs Plan éclaté - Moteurs GH130, 200, 230 GH300 ti8813a 311798L...
- Page 25 Plan éclaté - Moteurs Part Description Part Description 116298 ENGINE, gasoline, 6.5hp, Honda, 100023 WASHER,flat, GH130, 200 & 230 GH230 100132 WASHER, flat, GH300 803900 ENGINE, gasoline, 9.0hp Honda, 113664 SCREW,cap,hex hd, GH130, 200 GH300 & 230 117632 KEY,square,3/16 X 1.25, GH130, 106212 SCHREW, cap, hex hd, GH300 200 &...
- Page 26 Plan éclaté - Tous les pulvérisateur Plan éclaté - Tous les pulvérisateur ti8823b 311798L...
- Page 27 Plan éclaté - Tous les pulvérisateur Liste des pièces - Tous les pulvérisateurs 120087 SCREW,set, 1/4 X 1/2 260212 SCREW,hex washer hd,thd form Part Description 100527 WASHER 101754 PLUG 15J513 TANK,reservoir 119433 BELT, GH130, 200, 230 101754 PLUG,pipe 119432 BELT, GH300 120604 GASKET,reservoir 803298 SCREW,hex head 15E476 BRACKET,retainer, motor...
- Page 28 Plan éclaté - Tous les pulvérisateur Plan éclaté - Tous les pulvérisateur GH130 GH200/230/300 ti8820a 311798L...
- Page 29 Plan éclaté - Tous les pulvérisateur Liste des pièces - Tous les pulvérisateurs 116551 RING, retaining, GH130 Part Description 162485 ADAPTER, nipple, GH130 243814 HOSE, coupled 114958 STRAP, tie 193031 NUT, retaining, GH130 277377 COUPLER 15D000 CLIP, drain line 107505 PACKING, o-ring 15J141 PIN, pump, GH130 15J413 FITTING, pump, QD 288732 KIT, drain hose...
- Page 30 Plan éclaté - Tous les pulvérisateur Plan éclaté - Tous les pulvérisateur ti8824b 311798L...
- Page 31 245‡◆ 112561 PACKING, block 15J845 TUBE, hydraulic, return, GH200 246‡◆ 117283 PACKING, o-ring 15J863 TUBE, hydraulic, return, GH230 288344 CLAMP, pump; GH 200, 230, 300 & 300 253‡◆✓ 108014 PACKING, o-ring 15J503 SHIELD, rod, model 255095 only 254‡◆✓ 178226 SEAL, piston 288741 KIT, repair, pin/spacer;...
- Page 32 Pulvérisateurs GH 130 & 200 avec pistolet et flexibles Pulvérisateurs GH 130 & 200 avec pistolet et flexibles Part No. Description Qty. 287036 KIT, gun, Contractor 3300 psi (227 bar, 22.7 MPa) Includes 202a - 202d 202a 243341 HOSE, grounded, nylon; 1/4 in. ID; cpld 1/4-18 npsm;...
- Page 33 3300 1.25 1510 1.30 GH 130 0.037 (227) (4.75) (104) (5.9) npt (m) 3300 1.25 1855 2.15 1 5/16-12 GH 200 0.047 (227) (4.75) (128) (9.8) UN-ZA 3300 1.25 1855 2.35 1 5/16-12 GH 230 0.053 (227) (4.75) (128) (10.7)
- Page 34 With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
