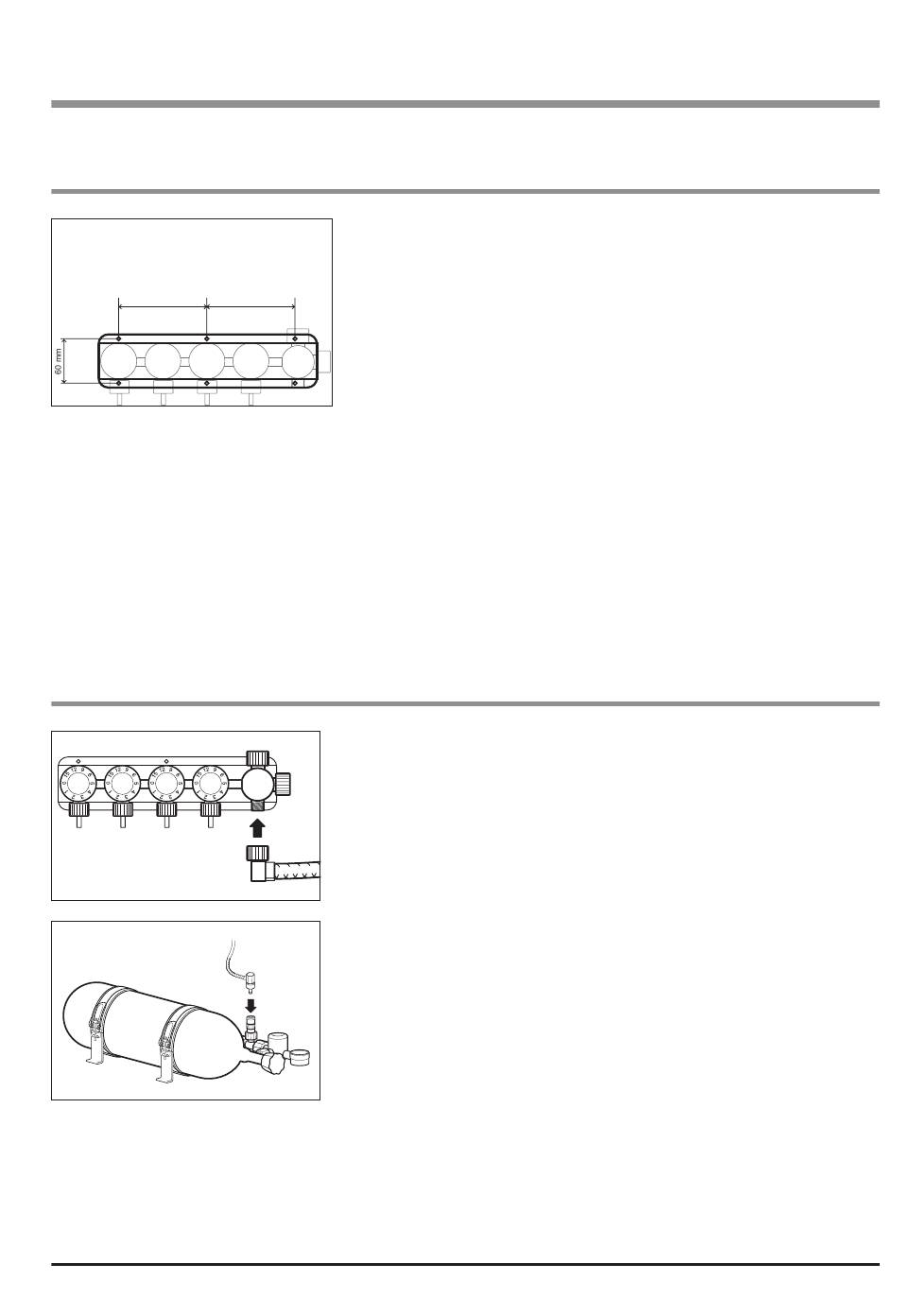

3. Mise en service
3.1 Installation du répartiteur
Bohrmuster
Gabarit
121 mm
3.2 Raccordement de l'alimentation en oxygène
au répartiteur
O
O
O
O
2
2
2
2
WEINMANN
WEINMANN
WEINMANN
WEINMANN
1. Recherchez un emplacement de fixation approprié.
2. Tracez des repères pour l'ensemble des 6 orifices sur
l'emplacement de fixation.
121 mm
3. Percez les orifices de fixation à l'aide d'une mèche
Ø 3 mm.
4. Vissez le répartiteur à l'aide des 6 vis fournies.
Le répartiteur doit être monté horizontalement.
Exemple : raccordement du répartiteur à une bouteille
d'oxygène
1. Fermez la vanne de la bouteille.
2. Reliez le raccord fileté du tuyau de pression au raccord
fileté libre du répartiteur.
3. Reliez le raccord libre du tuyau de pression au raccord
correspondant de l'alimentation en oxygène
Attention !
Le support de fixation doit être suffisamment solide
pour maintenir fermement le répartiteur dans les
ambulances conformément à la norme
DIN EN 1789.
Mise en service
