SYSTEME HYDRAULIQUE DE SOULEVEMENT ET DE ROTATION
Le système hydraulique de rotation des balais et du ventilateur et de soulèvement du bac à déchets est
actionné par une pompe à engrena-ges commandée par un moteur à explosion. La rotation des balais
latéraux est commandée directement par des moteurs hydrauliques reliées en série. Le contrôle de chaque
fonction est assuré par un groupe distributeur hydraulique à trois éléments.
ENTRETIEN ET REGLAGE DU SYSTEME HYDRAULIQUE
Contrôle et réglage de la pression
La pression du circuit hydraulique doit être de 16 MPa (160 bars) lors-que les organes de fonctionnement
sont en marche; elle doit être réglée en condition de circuit fermé à l'aide du régulateur de pression 4 (FIG.
20) présent sur le groupe distributeur 3 (FIG. 20).
1A) Bulbe du radiateur d'huile hydraulique et des ventilateurs.
1B) Bulbe température huile hydraulique.
2) Robinet de fermeture circuit hydraulique.
- position O = ouvert
- position C = fermé
3) Distributeur à trois éléments.
4) Vanne de réglage pression.
5) Vanne de retenue (OUVERTURE/FERMETURE PORTE DE COFFRE D'ORDURES.)
6) Bouchon d'huile hydraulique.
7) Réservoir huile hydraulique.
8) Filtre huile hydraulique en décharge.
9) Filtre huile hydraulique en aspiration.
10) Raccord rapide
Pour le réglage de la pression, procéder comme suit:
Visser le tube du manomètre sur le raccord 10 (FIG. 20).
Actionner la manette de soulè-vement du bac à déchets jusqu'en fin de course.
Amener le moteur au régime max. et contrôler que le manomètre indique une pression d'environ 16 MPa
(160 bars).
Si la pression n'est pas de 16 MPa (160 bars) intervenir sur la vis de réglage 4.
1A
1B
3
4
10
C

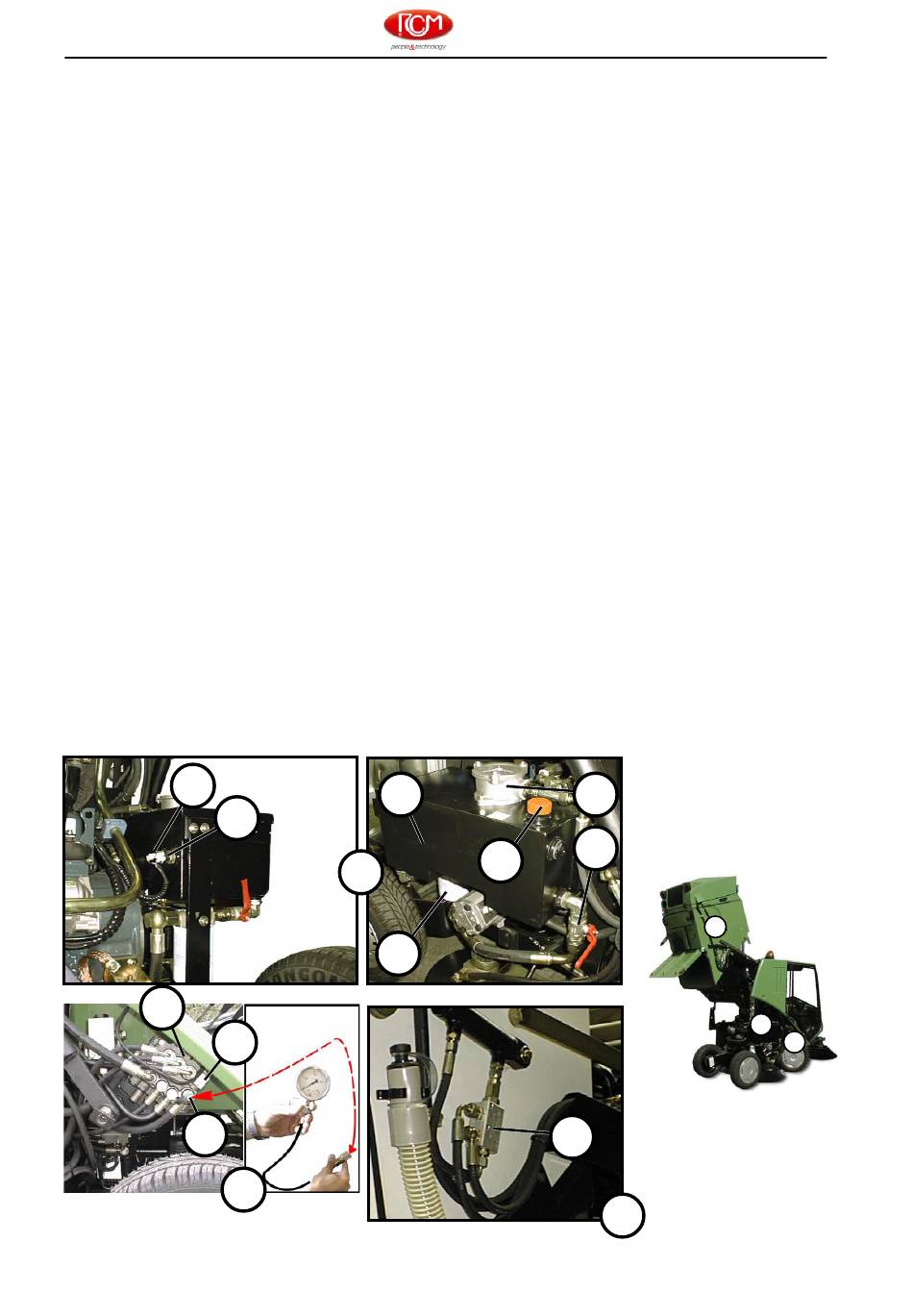

FIG. 20 POINTS DE CONTROLE ET DE REGLAGE DE PRESSION
Ronda
7
6
A
9
8
2
B
C O
5
B
A
C
