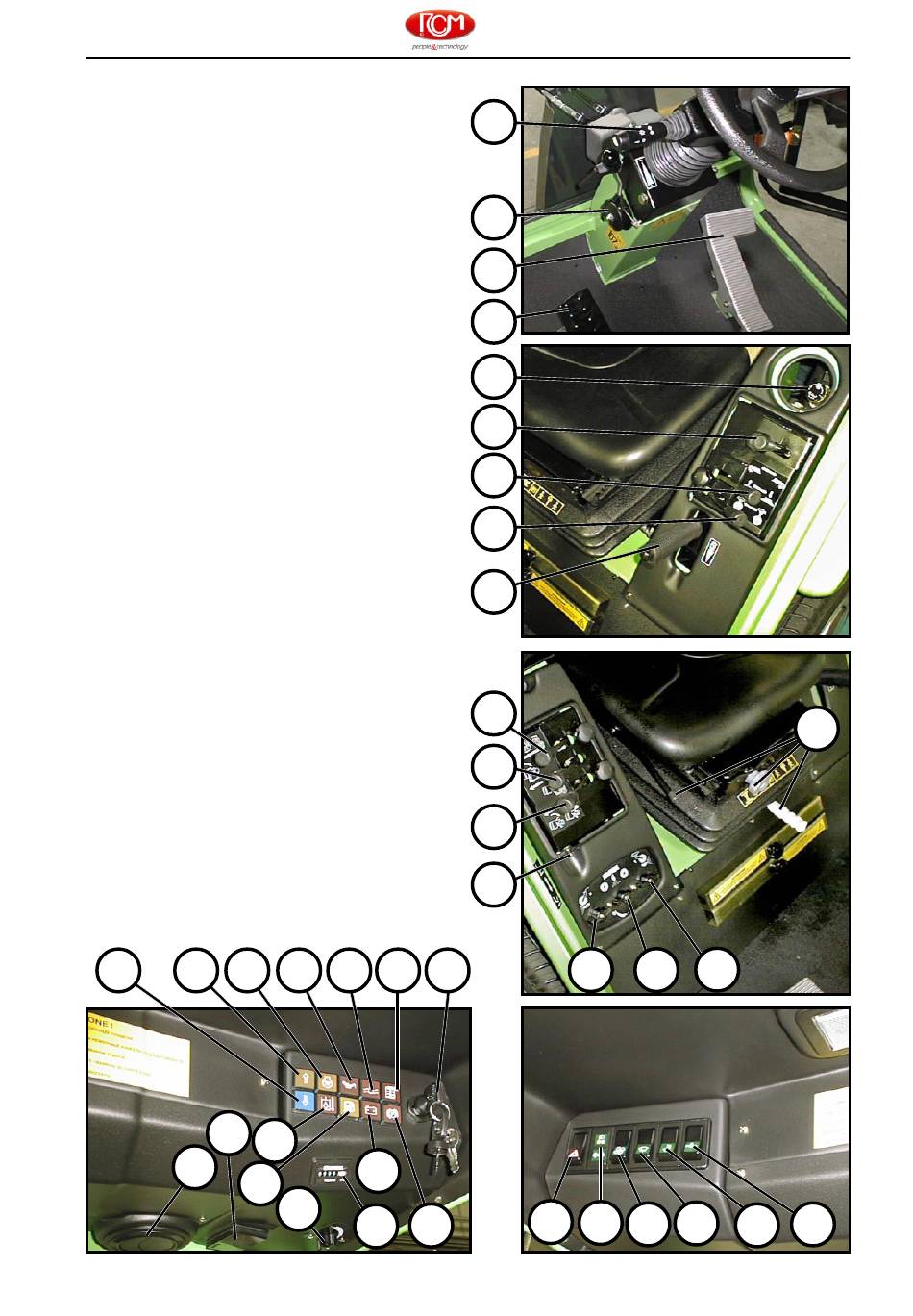

FIG. 3 COMMANDES
1) Commandes éclairage et klaxon
2) Manette accélérateur
3) Interrupteur de soulèvement flap de la
bouche de chargement.
4) Grilles d'arrivé d'air
5) Pédale de frein
6) Pédale de marche avant/marche arrière
7) Manette de rotation troisième balai
8) Manette soulèvement/abaissement troisième balai
9) Manette sortie/retour troisième balai
10) Levier frein de stationnement
11) Témoin du niveau liquide de refroidissement
12) Réglages du siège
13) Manette rotation/montée balais et ventilateurs
14) Manette soulèv./abaiss. bac à déchets
15) Manette ouvert./ferm. volet du bac à déchets
16) Interrupteur mise en marche
17) Totalisateur heures
18) Interrupteur de commande pompe à eau
19) Interrupteur feux de détresse
20) Interrupteur vibrateur filtre
21) Témoin JAUNE balayeuse en déplacement
22) Témoin BLEU balayeuse en phase de nettoyage
23) Témoin activation bougies de réchauffage moteur
24) Témoin de température d'huile hydraulique
25) Témoin pression d'huile moteur
26) Témoin réserve carburant
27) Témoin batterie
28) Témoin température liquide de refroidissement
29) Boîtier porte-fusibles
30) Témoin feux et clignotants
31) Robinet ouvert./ferm. flux d'eau pour
système d'alimentation d'eau.
32) Vanne de réglage rotation balais
33) Interrupteur essuie-glace
34) Robinets ouvert./ferm. flux d'eau pour
système d'alimentation d'eau sur 3me balai avant
35) Robinet du eau pour le chauffage.
36) Témoin frein de stationnement
37) Interrupteur du ventilateur de chauffage
22
21
23
29
4
26
25
28
11
16
24
27
35
17
36
Ronda
1
2
6
5
32
7
8
9
10
13
14
15
3
34
31
19
30
37
9
12
34
33
18
20
