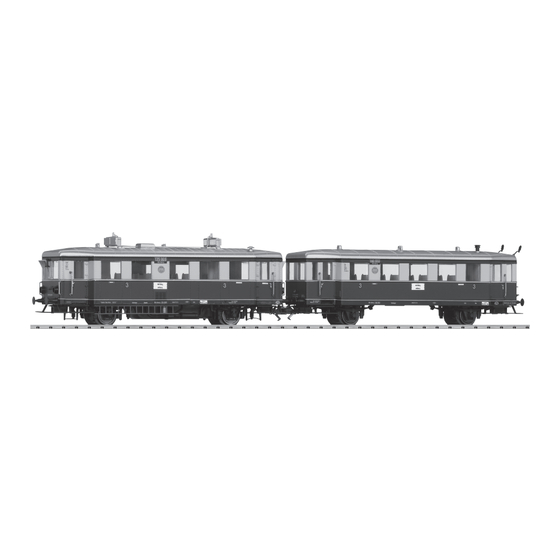

- Page 1 Modell des Triebwagens VT 135 22832...
- Page 2 Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Hinweise zur Inbetriebnahme Indications relatives à la mise en service Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Hinweise zum Digitalbetrieb Remarques relatives au fonctionnement en mode digital Schaltbare Funktionen Fonctions commutables...
- Page 3 Informations concernant la locomotive réelle Die ab 1932 von der Waggonfabrik Bautzen abgelieferten Les autorails pour lignes secondaires à deux essieux VT 135, zweiachsigen Nebenbahn-Triebwagen VT 135 waren mit livrés par la firme Waggonfabrik Bautzen à partir de 1932, pou- einer Höchstgeschwindigkeit von 70 km/h schneller als die...
- Page 4 Enficher les attelages fournis. Beiliegende Kupplungen einstecken. Les attelages fournis sont conducteurs de courant. Beiliegende Kupplungen sind stromführend. Beim Anhän- L’attelage de véhicules inadaptés génère un court-circuit gen nicht geeigneter Fahrzeuge entsteht ein Kurzschluss, susceptible d’endommager le décodeur de véhicule. der Fahrzeugdecoder kann zerstört werden.
- Page 5 Priorität 3: DC werden. Hinweis: Digital-Protokolle können sich gegenseitig beein- • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an flussen. Für einen störungsfreien Betrieb empfehlen wir, Ihren Trix-Fachhändler. nicht benötigte Digital-Protokolle mit CV 50 zu deaktivieren. • Gewährleistung und Garantie gemäß der beiliegenden Deaktivieren Sie, sofern dies Ihre Zentrale unterstützt, auch Garantieurkunde. dort die nicht benötigten Digital-Protokolle.
- Page 6 wertige Digital-Protokoll, z.B. mfx/DCC, somit wird das Station programmiert werden. mfx-Digital-Protokoll vom Decoder übernommen. • Es können alle Configurations Variablen (CV) mehrfach Hinweis: Beachten Sie, dass nicht alle Funktionen in allen gelesen und programmiert werden. Digital-Protokollen möglich sind. Unter mfx und DCC können • Die Programmierung kann entweder auf dem Haupt- oder einige Einstellungen von Funktionen, welche im Analog- dem Programmiergleis erfolgen.
- Page 7 • Die CVs können beliebig programmiert werden (Program- mierung auf dem Hauptgleis PoM). PoM ist nur bei den in der CV-Tabelle gekennzeichneten CV möglich. Die Pro- grammierung auf dem Hauptgleis (PoM) muss von Ihrer Zentrale unterstützt werden (siehe Bedienungsanleitung ihres Gerätes). • Die Defaulteinstellungen (Werkseinstellungen) können wieder hergestellt werden. • 14 bzw. 28/126 Fahrstufen einstellbar.
- Page 8 f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen STOP mobile station Spitzensignal Funktion f0 Funktion f0 Innenbeleuchtung — Funktion 1 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch — Funktion 2 Funktion f2 Funktion f2 Geräusch: Horn — Funktion 3 Funktion f3 Funktion f3 ABV, aus —...
- Page 9 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
- Page 10 CV 50. Deactivate unneeded • Please see your authorized Trix dealer for repairs or spare parts. digital protocols at this CV if your controller supports this function.
- Page 11 digital protocols. Several settings for functions, which are • The programming can be done either on the main track or supposed to be active in analog operation, can be done the programming track. under mfx and DCC. • The default settings (factory settings) can be produced repeatedly. Notes on digital operation • Function mapping: Functions can be assigned to any of • The operating instructions for your central unit will give the function buttons with the help of the 60212 Central you exact procedures for setting the different parame- Station (with limitations) and with the 60213/60214/60215 ters.
- Page 12 this unit.). • The default settings (factory settings) can be produced repeatedly. • 14/28 or 126 speed levels can be set. • All of the functions can be controlled according to the function mapping (see CV description). • See the CV description for the DCC protocol for additional information. We recommend that in general programming should be done on the programming track. Logic Functions Acceleration/Braking Delay • The acceleration and braking time can be set separately from each other. • The logic function ABV can be assigned to any function button by using the function mapping.
- Page 13 f0 f8 f0 - f3 f4 - f7 Controllable Functions STOP mobile station Headlights Function f0 Function f0 Interior lights — Function 1 Function f1 Function f1 Sound effect: Operating sounds — Function 2 Function f2 Function f2 Sound effect: Horn — Function 3 Function f3 Function f3 ABV, off —...
- Page 14 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
- Page 15 Remarques importantes sur la sécurité exploitation Trix Systems, DCC et mfx. • Feux de signalisation s‘inversant selon le sens de mar- • La locomotive ne peut être utilisée qu‘avec le système che; feux commutables en exploitation digital. d‘exploitation indiqué. • Rayon minimal d’inscription en courbe 360 mm. • Analogique max. 15 Volt =, digital max. 22 Volt ~. • La locomotive ne peut pas être alimentée électriquement Mode multiprotocole par plus d‘une source de courant à la fois.
- Page 16 Dans la mesure où votre centrale les supporte, désactivez y Protocole mfx aussi les protocoles numériques non nécessaires. Adressage Lorsque deux ou plusieurs protocoles numériques sont • Aucune adresse n’est nécessaire, le décodeur reçoit tou- identifiés au niveau de la voie, le décodeur reprend automa- tefois une identification unique et non équivoque (UID). tiquement le protocole numérique à...
- Page 17 • Chaque adresse est programmable manuellement. Fonctions logiques • L’adresse brève ou longue est choisie par l’intermédiaire Retard au démarrage / au freinage des CVs. • Les temps d’accélération et de freinage peuvent être • Une adresse de traction utilisée désactive l’adresse paramétrés séparément les uns des autres. standard. • Par l’intermédiaire du mappage des fonctions, la mise Programmation hors fonction de la fonction logique ABV peut être affec- tée à n’importe quelle touche de fonction. • Les caractéristiques peuvent être modifiées de façon réité- rée par l’intermédiaire des variables de configuration (CVs). • Toutes les configurations variables (CV) peuvent être lues et programmées de façon réitérée.
- Page 18 f0 f8 f0 - f3 f4 - f7 Fonctions commutables STOP mobile station Fanal activé Fonction f0 Fonction f0 Eclairage intérieur — Fonction 1 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation — Fonction 2 Fonction f2 Fonction f2 Bruitage : Trompe — Fonction 3 Fonction f3 Fonction f3 ABV, désactivé...
- Page 19 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
- Page 20 Worden twee of meer digitaal protocollen op de rails • De volledige toegang tot alle functies is alleen mogelijk herkend, dan neemt de decoder automatisch het protocol met Trix Systems, DCC of met mfx bedrijf. met de hoogste prioriteit, bijv. mfx/DCC, dan wordt door de • Ingebouwde, rijrichtingsafhankelijke frontverlichting is in decoder het mfx-digitaalprotocol gebruikt (zie bovenstaand het digitaalsysteem schakelbaar.
- Page 21 Opmerking: let er op dat niet alle functies in alle digitaal- Station geprogrammeerd worden. protocollen mogelijk zijn. Onder mfx of DCC kunnen enkele • Alle configuratie variabelen (CV) kunnen vaker gelezen instellingen, welke in analoogbedrijf werkzaam moeten zijn, en geprogrammeerd worden. ingesteld worden. • De programmering kan zowel op het hoofdspoor als op het programmeerspoor gebeuren. Aanwijzingen voor digitale besturing • De default-instellingen (fabrieksinstelling) kunnen weer • Het op de juiste wijze instellen van de diverse parame-...
- Page 22 worden (programmering op het programmeerspoor). • De CV’s kunnen naar wens geprogrammeerd worden (programmering op het hoofdspoor PoM). PoM is alleen bij de in de CV-tabel aangegeven CV’s mogelijk. De programmering op het hoofdspoor (PoM) moet door uw centrale ondersteund worden (zie de gebruiksaanwijzing van uw apparaat). • De default-instellingen (fabrieksinstelling) kunnen weer hersteld worden.
- Page 23 f0 f8 f0 - f3 f4 - f7 Schakelbare functies STOP mobile station Frontsein Functie f0 Functie f0 Binnenverlichting — Functie 1 Functie f1 Functie f1 Geluid: bedrijfsgeluiden — Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn — Functie 3 Functie f3 Functie f3 ABV, uit —...
- Page 24 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
- Page 25 ...
- Page 29 Trix...
- Page 31 1 Laternen E185 303 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Puffer E185 304 Farbgebung angeboten. 3 Schraube E786 341 Teile, die hier nicht aufgeführt sind, können nur im Rahmen 4 Decoder 232 662 einer Reparatur im Märklin-Reparatur-Service repariert 5 Lautsprecher E236 056 werden.
