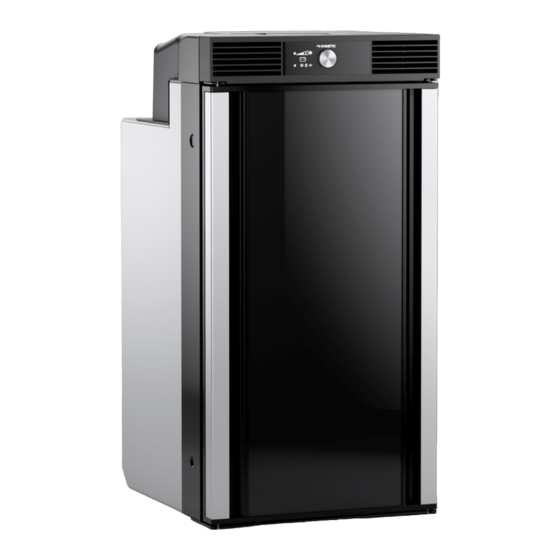

Dometic RC10.4T.70 Instructions De Montage

Réfrigérateur à compresseur

Masquer les pouces Voir aussi pour RC10.4T.70:

Notice d'utilisation (656 pages)

Instructions de montage (296 pages)

Guide rapide (148 pages)

100

101

102

103

104

105

106

107

108

page de 108

/ 108
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

REFRIGERATION

RC10.4S.70, RC10.4T.70, RC10.4S.90, RC10.4T.90, RC10.4P.100, RC10.4M.90,

RCS10.5S, RCS10.5T, RCS10.5XS, RCS10.5XT, RCL10.4E, RCL10.4ES, RCL10.4ET,

Compressor refrigerator

Installation Manual. . . . . . . . . . . . . . . . . . . . . 9

Kompressor-Kühlschrank

Montageanleitung. . . . . . . . . . . . . . . . . . . .25

Réfrigérateur à compresseur

Instructions de montage . . . . . . . . . . . . . . . 41

Nevera de compresor

Instrucciones de montaje . . . . . . . . . . . . . .57

10-SERIES

RCD10.5S, RCD10.5T, RCD10.5XS, RCD10.5XT

Frigorífico com compressor

Instruções de montagem . . . . . . . . . . . . . . 73

Frigorifero a compressore

Indicazioni di montaggio . . . . . . . . . . . . . . 89

Sommaire des Matières pour Dometic RC10.4T.70

Page 1 REFRIGERATION 10-SERIES RC10.4S.70, RC10.4T.70, RC10.4S.90, RC10.4T.90, RC10.4P.100, RC10.4M.90, RCS10.5S, RCS10.5T, RCS10.5XS, RCS10.5XT, RCL10.4E, RCL10.4ES, RCL10.4ET, RCD10.5S, RCD10.5T, RCD10.5XS, RCD10.5XT Compressor refrigerator Frigorífico com compressor Installation Manual..... 9 Instruções de montagem .
Page 2 © 2023 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and design law. The underlying technical design and the products contained herein may be protected by design, patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB.
Page 3 RC(S)(L)(D)10-Series d 90° RCL 10.4(S)(T) RCD 10.5(X)(S)(T) (X) 620 49,5 49,5 (X) 455...
Page 4 RC(S)(L)(D)10-Series RCS 10.5(X)(S)(T) RC 10.4 (S)(T).90 (X) 610 49,5 435,5 (X) 455 RC 10.4 P.100 RC 10.4 (S)(T).70 49,5 49,5 400,5 RC 10.4 M.90 49,6...
Page 5 RC(S)(L)(D)10-Series RCL 10.4E(S)(T)
Page 6 RC(S)(L)(D)10-Series t Ø 2,5 mm² 10 A 10 A CI-BUS 12 Vg 12 Vg <4 m = Ø 4 mm² t Ø 0,75 mm² 4 m – 6 m = Ø 6 mm² >6 m = Ø 10 mm²...
Page 7 RC(S)(L)(D)10-Series CI-bus...
Page 8 RC(S)(L)(D)10-Series MODE R30 mm d 3.5 m...
Page 9 This product manual, including the instructions, guidelines, and warnings, and related documentation, may be subject to changes and updates. For up-to-date product information, please visit dometic.com. Contents Explanation of symbols .
Page 10 Safety instructions RC(S)(L)(D)10-Series Safety instructions General safety WARNING! Failure to obey these warnings could result in death or serious injury. Electrocution hazard • Installation and removal of the refrigerator may only be carried out by qualified personnel. • Do not operate the refrigerator if it is visibly damaged. •...
Page 11 RC(S)(L)(D)10-Series Safety instructions • Keep the installation recess for the refrigerator free of any electrical components and luminaires which during normal or abnormal opera- tion produce sparks or arcs (i.e. relays or fuse boxes). Explosion hazard • Do not spray aerosols in the vicinity of this refrigerator while it is in operation.
Page 12 Intended use RC(S)(L)(D)10-Series • Do not open or damage the refrigerant circuit under any circum- stances. • Do not use electrical devices inside the refrigerator unless they are recommended by the manufacturer for that purpose. Risk of injury • Do not use or store flammable materials in or near this refrigerator. •...
Page 13 • Alterations to the product without express permission from the manufacturer • Use for purposes other than those described in this manual Dometic reserves the right to change product appearance and product specifications. Installing the refrigerator...
Page 14 Installing the refrigerator RC(S)(L)(D)10-Series Preparing the installation CAUTION! Risk of injury The device has sharp edges and gloves should be used during installa- tion. NOTICE! Damage hazard • The refrigerator may not be installed in the rear of mobile homes with the door pointing in the direction of travel.
Page 15 RC(S)(L)(D)10-Series Installing the refrigerator RC10.4(S)(T).70 RC10.4(S)(T).90 Refrigerator depth (C) 450 mm 485 mm (excludes control knob 5 mm) Recess height (H) 828 mm 982 mm Recess width (W) 425 mm 425 mm Recess depth (D) 452 mm 487 mm RC10.4P.100 RC10.4M.90 Refrigerator height (A) 900 mm...
Page 16 Installing the refrigerator RC(S)(L)(D)10-Series RCL10.4(S)(T) RCL10.4E(S)(T) Recess width (W) 425 mm 425 mm Recess depth (D) 598 mm 598 mm RCS10.5(S)(T) RCS10.5X(S)(T) Refrigerator height (A) 821 mm 821 mm Refrigerator width (B) 523 mm 523 mm Refrigerator depth (C) 555 mm 610 mm (excludes control knob 5 mm) Recess height (H)
Page 17 RC(S)(L)(D)10-Series Installing the refrigerator Mounting the compressor unit NOTICE! Damage hazard • Lay the suction pipe in such a way that it is not damaged (e.g. by sharp edges or strong bends). Observe the minimum bending radius of the suction pipe (≥R30 mm). •...
Page 18 Installing the refrigerator RC(S)(L)(D)10-Series 1. Determine the required cross section of the cable in relation to the cable length according to fig. 6, page 6. 2. Connect the cables to the AMP connector of the refrigerator (fig. 7, page 7). 3.
Page 19 Data cable (3.5 m) Technical data For the current EU declaration of conformity for your device please refer to the respective product page on dometic.com or contact the manufacturer directly (see dometic.com/dealer). This device complies with UN ECE Regulation R10.05.2014.
Page 20 Technical data RC(S)(L)(D)10-Series RC 10.4(S)(T).70 RC 10.4(S)(T).90 Capacity Gross capacity: 62 l 86 l Refrigerator compartment: 54.5 l 75.5 l Frozen compartment: 7.5 l 7.5 l Total net capacity: 62 l 83 l Excluding frozen compartment Gross capacity: 69 l 90 l Net capacity: 64 l...
Page 21 RC(S)(L)(D)10-Series Technical data RC 10.4P.100 RC 10.4M.90 Capacity Gross capacity: 94 l 86 l Refrigerator compartment: 81 l 75.5 l Frozen compartment: 7.5 l Total net capacity: 90 l 83 l Excluding frozen compartment Gross capacity: 98 l 90 l Net capacity: 93 l 85 l...
Page 22 Technical data RC(S)(L)(D)10-Series RCD 10.5(S)(T) RCD 10.5X(S)(T) Capacity Gross capacity: 153 l 177 l Refrigerator compartment: 118 l 142 l Frozen compartment: 29 l 35 l Total net capacity: 147 l 171 l Excluding frozen compartment Gross capacity: – – Net capacity: –...
Page 23 RC(S)(L)(D)10-Series Technical data RCL10.4(S)(T) RCL10.4E(S)(T) Capacity Gross capacity: 133 l 151 l Refrigerator compartment: 116 l 128 l Frozen compartment: 12 l 18 l Total net capacity: 128 l 146 l Excluding frozen compartment Gross capacity: 139 l 157 l Net capacity: 134 l 152 l...
Page 24 Technical data RC(S)(L)(D)10-Series RCS 10.5(S)(T) RCS 10.5X(S)(T) Capacity Gross capacity: 78 l 92 l Refrigerator compartment: 69.1 l 80.3 l Frozen compartment: 9.2 l 12.1 l Total net capacity: 78 l 92 l Excluding frozen compartment Gross capacity: 83 l 98 l Net capacity: 83 l...
Page 25 Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. Inhaltsverzeichnis Erläuterung der Symbole ........25 Sicherheitshinweise .
Page 26 Sicherheitshinweise RC(S)(L)(D)10-Series Sicherheitshinweise Grundlegende Sicherheit WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen. Gefahr durch Stromschlag • Montage und Demontage des Kühlschranks dürfen nur durch qualifi- ziertes Fachpersonal erfolgen. • Wenn der Kühlschrank sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen.
Page 27 RC(S)(L)(D)10-Series Sicherheitshinweise • Halten Sie die Einbaunische für den Kühlschrank frei von elektrischen Bauteilen und Beleuchtungskörpern, die bei normalem oder abnor- malem Gebrauch Funken oder Lichtbögen erzeugen können (d. h. Relais oder Sicherungskästen). Explosionsgefahr • Versprühen Sie während des Betriebs keine Aerosole in der Nähe des Kühlschranks.
Page 28 Bestimmungsgemäßer Gebrauch RC(S)(L)(D)10-Series • Verwenden Sie keine mechanischen oder anderen Mittel, um das Abtauen zu beschleunigen – es sei denn, diese werden vom Herstel- ler empfohlen. • Öffnen oder beschädigen Sie auf keinen Fall den Kühlkreislauf. • Benutzen Sie keine Elektrogeräte innerhalb des Kühlschranks, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.
Page 29 Original-Ersatzteilen • Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. Kühlschrank einbauen VORSICHT! Gesundheitsgefahr Um Gefahren aufgrund eines instabilen Stands des Geräts zu vermei-...
Page 30 Kühlschrank einbauen RC(S)(L)(D)10-Series Einbau vorbereiten VORSICHT! Verletzungsgefahr Das Gerät hat scharfe Kanten und beim Einbau sollten Handschuhe getragen werden. ACHTUNG! Beschädigungsgefahr • Der Kühlschrank darf nicht im Heck von Wohnmobilen installiert wer- den, wenn die Tür in Fahrtrichtung zeigt. • Lassen Sie das Gerät vor der ersten Inbetriebnahme mindestens 3 Stunden lang in vertikaler Position stehen.
Page 31 RC(S)(L)(D)10-Series Kühlschrank einbauen • Beachten Sie auch die folgende Aussparungsdimension (Abb. 4, Seite 5): RC10.4(S)(T).70 RC10.4(S)(T).90 Höhe des Kühlschranks (A) 821 mm 975 mm Breite des Kühlschranks (B) 420 mm 420 mm Tiefe des Kühlschranks (C) 450 mm 485 mm (ohne Steuerknopf (5 mm)) Höhe der Aussparung (H) 828 mm...
Page 32 Kühlschrank einbauen RC(S)(L)(D)10-Series RCL10.4(S)(T) RCL10.4E(S)(T) Höhe des Kühlschranks (A) 1293 mm 1293 mm Breite des Kühlschranks (B) 420 mm 420 mm Tiefe des Kühlschranks (C) 595 mm 595 mm (ohne Steuerknopf (5 mm)) Höhe der Aussparung (H) 1301 mm 1301 mm Breite der Aussparung (W) 425 mm 425 mm...
Page 33 RC(S)(L)(D)10-Series Kühlschrank einbauen • Beachten Sie die folgenden maximalen Abmessungen des Kanals (Abb. 4, Seite 5): Kompressoreinheit Kanal Höhe 169 mm 177 mm Breite 185 mm 190 mm Tiefe 396 mm 400 mm Kompressoreinheit montieren ACHTUNG! Beschädigungsgefahr • Verlegen Sie das Ansaugrohr so, dass es nicht beschädigt wird (z. B. durch scharfe Kanten oder starke Biegungen).
Page 34 Kühlschrank einbauen RC(S)(L)(D)10-Series Stromversorgung anschließen ACHTUNG! Beschädigungsgefahr • Die elektrische Installation sowie Reparaturen dürfen nur von einer Fachkraft gemäß den geltenden nationalen Vorschriften und Nor- men ausgeführt werden. • Um Spannungs- und Leistungsverluste zu vermeiden, muss das Kabel möglichst kurz und möglichst nicht unterbrochen sein. Ver- meiden Sie daher zusätzliche Schalter, Stecker oder Verteilerdosen.
Page 35 RC(S)(L)(D)10-Series Kühlschrank einbauen 1. Bringen Sie den Kühlschrank in seine endgültige Position, wobei der vordere Flansch fest an der Vorderseite der Aussparung anliegt. 2. Drehen Sie die Schrauben (Abb. 8, Seite 7) durch die Kunststoffbuchsen an den Seiten des Kühlschranks und weiter in die Nischenwand. 3.
Page 36 RC(S)(L)(D)10-Series Technische Daten Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe dometic.com/dealer). Dieses Gerät entspricht der UN ECE-Regelung R10.05.2014. Je nach Modell verwendet der Kühlschrank entweder R134a oder R600a als Kältemit- tel.
Page 37 RC(S)(L)(D)10-Series Technische Daten RC 10.4(S)(T).70 RC 10.4(S)(T).90 Gewicht: 19,5 kg 21,4 kg Prüfung/Zertifikat: RC 10.4P.100 RC 10.4M.90 Kapazität Bruttoinhalt: 94 l 86 l Kühlraum: 81 l 75,5 l Tiefkühlfach: 7,5 l Nutzinhalt insgesamt: 90 l 83 l Ohne Tiefkühlfach Bruttoinhalt: 98 l 90 l Nutzinhalt:...
Page 38 Technische Daten RC(S)(L)(D)10-Series RCD 10.5(S)(T) RCD 10.5X(S)(T) Kapazität Bruttoinhalt: 153 l 177 l Kühlraum: 118 l 142 l Tiefkühlfach: 29 l 35 l Nutzinhalt insgesamt: 147 l 171 l Ohne Tiefkühlfach Bruttoinhalt: – – Nutzinhalt: – – Anschlussspannung: 12 Vg 12 Vg Durchschnittliche Leistungsauf- 54 W...
Page 39 RC(S)(L)(D)10-Series Technische Daten RCL10.4(S)(T) RCL10.4E(S)(T) Kapazität Bruttoinhalt: 133 l 151 l Kühlraum: 116 l 128 l Tiefkühlfach: 12 l 18 l Nutzinhalt insgesamt: 128 l 146 l Ohne Tiefkühlfach Bruttoinhalt: 139 l 157 l Nutzinhalt: 134 l 152 l Anschlussspannung: 12 Vg 12 Vg Durchschnittliche Leistungsauf-...
Page 40 Technische Daten RC(S)(L)(D)10-Series RCS 10.5(S)(T) RCS 10.5X(S)(T) Kapazität Bruttoinhalt: 78 l 92 l Kühlraum: 69,1 l 80,3 l Tiefkühlfach: 9,2 l 12,1 l Nutzinhalt insgesamt: 78 l 92 l Ohne Tiefkühlfach Bruttoinhalt: 83 l 98 l Nutzinhalt: 83 l 98 l Anschlussspannung: 12 V 12 V...
Page 41 Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site documents.dometic.com. Sommaire Signification des symboles .
Page 42 Consignes de sécurité RC(S)(L)(D)10-Series Consignes de sécurité Sécurité générale AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Risque d’électrocution • L’installation et le retrait du réfrigérateur doivent uniquement être réa- lisés par un opérateur qualifié. •...
Page 43 RC(S)(L)(D)10-Series Consignes de sécurité • Veillez à ne pas installer de composants électroniques et de luminaires susceptibles de générer des étincelles ou des arcs électriques lors du fonctionnement normal ou anormal (ex. : relais, compteurs.) dans la cavité du réfrigérateur. Risque d’explosion •...
Page 44 Usage conforme RC(S)(L)(D)10-Series • N’ouvrez ou n’endommagez en aucun cas le circuit frigorifique. • N’exploitez aucun appareil électrique à l’intérieur du réfrigérateur, sauf si le fabricant le recommande. Risque de blessure • N’utilisez ou ne stockez pas de matériaux inflammables dans ce réfri- gérateur ou à...
Page 45 • de modifications apportées au produit sans autorisation explicite du fabricant • d’usages différents de ceux décrits dans ce manuel. Dometic se réserve le droit de modifier l’apparence et les spécifications produit. Installation du réfrigérateur ATTENTION ! Risque pour la santé...
Page 46 Installation du réfrigérateur RC(S)(L)(D)10-Series Préparation au montage ATTENTION ! Risque de blessure L’appareil a des bords tranchants et il faut porter des gants lors de l’ins- tallation. AVIS ! Risque d’endommagement • Le réfrigérateur ne doit pas être installé à l’arrière des caravanes avec la porte orientée dans le sens de la marche.
Page 47 RC(S)(L)(D)10-Series Installation du réfrigérateur • Notez également la dimension suivante de la niche (fig. 4, page 5) : RC10.4(S)(T).70 RC10.4(S)(T).90 Hauteur du réfrigérateur (A) 821 mm 975 mm Largeur du réfrigérateur (B) 420 mm 420 mm Profondeur du réfrigérateur (C) 450 mm 485 mm (à...
Page 48 Installation du réfrigérateur RC(S)(L)(D)10-Series RCL10.4(S)(T) RCL10.4E(S)(T) Hauteur du réfrigérateur (A) 1293 mm 1293 mm Largeur du réfrigérateur (B) 420 mm 420 mm Profondeur du réfrigérateur (C) 595 mm 595 mm (à l’exception du bouton de commande, 5 mm) Hauteur du renfoncement (H) 1301 mm 1301 mm Largeur du renfoncement (W)
Page 49 RC(S)(L)(D)10-Series Installation du réfrigérateur • Notez les dimensions maximales suivantes du conduit (fig. 4, page 5) : Groupe compresseur Conduit Hauteur 169 mm 177 mm Largeur 185 mm 190 mm Profondeur 396 mm 400 mm Montage du compresseur AVIS ! Risque d’endommagement •...
Page 50 Installation du réfrigérateur RC(S)(L)(D)10-Series Raccordement de l’alimentation électrique AVIS ! Risque d’endommagement • L’installation électrique et les réparations doivent être effectuées par un spécialiste, en conformité avec les règlements et les normes nationales applicables. • Pour éviter des pertes de tension et de puissance frigorifique, le câble doit être le plus court possible et ne doit pas être interrompu.
Page 51 RC(S)(L)(D)10-Series Installation du réfrigérateur 1. Déplacez le réfrigérateur vers son emplacement définitif avec le rebord avant appuyé contre la façade de la niche. 2. Vissez les vis (fig. 8, page 7) dans les douilles en plastique des parois latérales du réfrigérateur puis dans le mur. 3.
Page 52 Caractéristiques techniques Pour consulter la déclaration de conformité UE actuelle liée à votre appareil, repor- tez-vous à la page produit correspondante sur dometic.com ou contactez directe- ment le fabricant (voir dometic.com/dealer). Cet appareil est conforme au règlement R10.05.2014 de la CEE ONU.
Page 53 RC(S)(L)(D)10-Series Caractéristiques techniques RC 10.4(S)(T).70 RC 10.4(S)(T).90 Poids : 19,5 kg 21,4 kg Contrôle/certification : RC 10.4P.100 RC 10.4M.90 Capacité Capacité brute : 94 l 86 l Compartiment réfrigérateur : 81 l 75,5 l Compartiment de congélation : 7,5 l Capacité...
Page 54 Caractéristiques techniques RC(S)(L)(D)10-Series RCD 10.5(S)(T) RCD 10.5X(S)(T) Capacité Capacité brute : 153 l 177 l Compartiment réfrigérateur : 118 l 142 l Compartiment de congélation : 29 l 35 l Capacité nette totale : 147 l 171 l À l’exclusion du compartiment de congélation Capacité...
Page 55 RC(S)(L)(D)10-Series Caractéristiques techniques RCL10.4(S)(T) RCL10.4E(S)(T) Capacité Capacité brute : 133 l 151 l Compartiment réfrigérateur : 116 l 128 l Compartiment de congélation : 12 l 18 l Capacité nette totale : 128 l 146 l À l’exclusion du compartiment de congélation Capacité...
Page 56 Caractéristiques techniques RC(S)(L)(D)10-Series RCS 10.5(S)(T) RCS 10.5X(S)(T) Capacité Capacité brute : 78 l 92 l Compartiment réfrigérateur : 69,1 l 80,3 l Compartiment de congélation : 9,2 l 12,1 l Capacité nette totale : 78 l 92 l À l’exclusion du compartiment de congélation Capacité...
Page 57 Este manual del producto, incluyendo las ins- trucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener infor- mación actualizada sobre el producto, visite la página documents.dometic.com. Índice Explicación de los símbolos .
Page 58 Indicaciones de seguridad RC(S)(L)(D)10-Series Indicaciones de seguridad Seguridad general ¡ADVERTENCIA! El incumplimiento de estas advertencias podría acarrear la muerte o lesiones graves. Riesgo de electrocución • Únicamente personal cualificado podrá realizar la instalación y la reti- rada de la nevera. •...
Page 59 RC(S)(L)(D)10-Series Indicaciones de seguridad • Mantenga el hueco de instalación de la nevera libre de cualquier com- ponente eléctrico y luminarias que produzcan chispas o arcos voltai- cos (por ejemplo, relés o cajas de fusibles). Peligro de explosión • No rocíe aerosoles en las inmediaciones de esta nevera mientras está en funcionamiento.
Page 60 Uso previsto RC(S)(L)(D)10-Series • No utilice ningún aparato eléctrico dentro de la nevera, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabri- cante del mismo. Peligro de lesiones • No utilice ni almacene sustancias inflamables en el interior de la nevera ni cerca de ella.
Page 61 • Modificaciones realizadas en el producto sin el expreso consentimiento del fabri- cante • Uso con una finalidad distinta de la descrita en las instrucciones Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto. Montaje de la nevera ¡ADVERTENCIA! Riesgo para la salud...
Page 62 Montaje de la nevera RC(S)(L)(D)10-Series Preparación del montaje ¡ATENCIÓN! Peligro de lesiones El dispositivo tiene bordes afilados y se deben usar guantes durante la instalación. ¡AVISO! Peligro de daños • No monte la nevera en la parte trasera de una autocaravana con la puerta apuntando en el sentido de la marcha.
Page 63 RC(S)(L)(D)10-Series Montaje de la nevera • Observe también las siguientes dimensiones del hueco (fig. 4, página 5): RC10.4(S)(T).70 RC10.4(S)(T).90 Altura de la nevera (A) 821 mm 975 mm Anchura de la nevera (B) 420 mm 420 mm Profundidad de la nevera (C) 450 mm 485 mm (no incluye el regulador...
Page 64 Montaje de la nevera RC(S)(L)(D)10-Series RCL10.4(S)(T) RCL10.4E(S)(T) Altura de la nevera (A) 1293 mm 1293 mm Anchura de la nevera (B) 420 mm 420 mm Profundidad de la nevera (C) 595 mm 595 mm (no incluye el regulador giratorio de 5 mm) Altura del hueco (H) 1301 mm 1301 mm...
Page 65 RC(S)(L)(D)10-Series Montaje de la nevera • Tenga en cuenta las siguientes dimensiones máximas del conducto (fig. 4, página 5): Compresor Conducto Altura 169 mm 177 mm Anchura 185 mm 190 mm Profundidad 396 mm 400 mm Montaje del compresor ¡AVISO! Peligro de daños •...
Page 66 Montaje de la nevera RC(S)(L)(D)10-Series Conexión de la alimentación de tensión ¡AVISO! Peligro de daños • La instalación eléctrica y las correspondientes reparaciones deben ser realizadas por personal especializado de acuerdo con las norma- tivas y estándares vigentes en cada país. •...
Page 67 RC(S)(L)(D)10-Series Montaje de la nevera 1. Mueva el refrigerador a su ubicación final con la brida delantera apretada contra el frente del hueco. 2. Apriete los tornillos (fig. 8, página 7) a través de los casquillos guía de plástico en los lados del refrigerador y hasta el interior de la pared. 3.
Page 68 RC(S)(L)(D)10-Series Datos técnicos Para la declaración de conformidad UE actual de su aparato, diríjase a la página de producto correspondiente en dometic.com o póngase en contacto directamente con el fabricante (véase dometic.com/dealer). Este dispositivo cumple la norma UN ECE R10.05.2014.
Page 69 RC(S)(L)(D)10-Series Datos técnicos RC 10.4(S)(T).70 RC 10.4(S)(T).90 Peso: 19,5 kg 21,4 kg Inspección/certificados: RC 10.4P.100 RC 10.4M.90 Capacidad Capacidad bruta: 94 l 86 l Compartimento refrigerador: 81 l 75,5 l Compartimento para congelados: 7,5 l Capacidad neta total: 90 l 83 l Sin incluir el compartimento para congelados...
Page 70 Datos técnicos RC(S)(L)(D)10-Series RCD 10.5(S)(T) RCD 10.5X(S)(T) Capacidad Capacidad bruta: 153 l 177 l Compartimento refrigerador: 118 l 142 l Compartimento para congelados: 29 l 35 l Capacidad neta total: 147 l 171 l Sin incluir el compartimento para congelados Capacidad bruta: –...
Page 71 RC(S)(L)(D)10-Series Datos técnicos RCL10.4(S)(T) RCL10.4E(S)(T) Capacidad Capacidad bruta: 133 l 151 l Compartimento refrigerador: 116 l 128 l Compartimento para congelados: 12 l 18 l Capacidad neta total: 128 l 146 l Sin incluir el compartimento para congelados Capacidad bruta: 139 l 157 l Capacidad neta:...
Page 72 Datos técnicos RC(S)(L)(D)10-Series RCS 10.5(S)(T) RCS 10.5X(S)(T) Capacidad Capacidad bruta: 78 l 92 l Compartimento refrigerador: 69,1 l 80,3 l Compartimento para congelados: 9,2 l 12,1 l Capacidad neta total: 78 l 92 l Sin incluir el compartimento para congelados Capacidad bruta: 83 l 98 l...
Page 73 Este manual do produto, incluindo as instruções, orien- tações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com. Índice Explicação dos símbolos .
Page 74 Indicações de segurança RC(S)(L)(D)10-Series Indicações de segurança Princípios básicos de segurança AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves. Risco de eletrocussão • Apenas técnicos qualificados podem executar a montagem e a remo- ção do frigorífico. •...
Page 75 RC(S)(L)(D)10-Series Indicações de segurança • Mantenha o nicho de instalação destinado ao frigorífico livre de com- ponentes elétricos e de lâmpadas que produzam faíscas ou arcos (p. ex., caixas de relés ou fusíveis) durante o seu funcionamento normal ou com anomalias. Perigo de explosão •...
Page 76 Utilização adequada RC(S)(L)(D)10-Series • Não utilize ferramentas mecânicas ou outros meios de acelerar o pro- cesso de descongelamento para além dos recomendados pelo fabri- cante. • Não abra nem danifique, em caso algum, o circuito de refrigeração. • Não utilize aparelhos elétricos dentro do frigorífico, exceto se estes aparelhos elétricos tiverem sido recomendados para isso pelo fabri- cante.
Page 77 • alterações ao produto sem autorização expressa do fabricante • utilização para outras finalidades que não as descritas no presente manual A Dometic reserva-se o direito de alterar o design e as especificações do produto. Montar o frigorífico PRECAUÇÃO! Risco para a saúde Para evitar riscos devido à...
Page 78 Montar o frigorífico RC(S)(L)(D)10-Series Preparar a montagem PRECAUÇÃO! Perigo de ferimentos O aparelho tem bordas afiadas e, por isso, deve usar-se luvas durante a montagem. NOTA! Risco de danos • O frigorífico não pode ser montado na traseira de autocaravanas com a porta virada para o sentido da marcha.
Page 79 RC(S)(L)(D)10-Series Montar o frigorífico • Tenha também em conta as seguintes dimensões das reentrâncias (fig. 4, página 5): RC10.4(S)(T).70 RC10.4(S)(T).90 Altura do frigorífico (A) 821 mm 975 mm Largura do frigorífico (B) 420 mm 420 mm Profundidade do frigorífico (C) 450 mm 485 mm (excluindo o botão de controlo...
Page 80 Montar o frigorífico RC(S)(L)(D)10-Series RCL10.4(S)(T) RCL10.4E(S)(T) Altura do frigorífico (A) 1293 mm 1293 mm Largura do frigorífico (B) 420 mm 420 mm Profundidade do frigorífico (C) 595 mm 595 mm (excluindo o botão de controlo de 5mm) Altura da reentrância (H) 1301 mm 1301 mm Largura da reentrância (W)
Page 81 RC(S)(L)(D)10-Series Montar o frigorífico • Tenha em atenção as seguintes dimensões máximas da conduta (fig. 4, página 5): Compressor Conduta Altura 169 mm 177 mm Largura 185 mm 190 mm Profundidade 396 mm 400 mm Montar o compressor NOTA! Risco de danos •...
Page 82 Montar o frigorífico RC(S)(L)(D)10-Series Ligar o aparelho à corrente NOTA! Risco de danos • A instalação elétrica e as reparações só podem ser realizadas por um técnico de acordo com as regulamentações e normas nacionais em vigor. • Para evitar perdas de tensão e potência, o cabo deve ser o mais curto possível e não deve ser interrompido, se possível.
Page 83 RC(S)(L)(D)10-Series Montar o frigorífico 1. Desloque o frigorífico para o seu local definitivo com o flange dianteiro firme- mente assente na parte frontal da reentrância. 2. Fixe os parafusos (fig. 8, página 7) através dos isoladores de passagem de plástico nas paredes laterais do frigorífico até alcançar a parede. 3.
Page 84 Dados técnicos Para consultar a Declaração de Conformidade UE atual para o seu dispositivo, aceda à página do produto em questão em dometic.com ou entre diretamente em con- tacto com o fabricante (ver dometic.com/dealer). Este aparelho está em conformidade com o Regulamento UNECE R10.05.2014.
Page 85 RC(S)(L)(D)10-Series Dados técnicos RC 10.4(S)(T).70 RC 10.4(S)(T).90 ver fig. 2, página 4 ver fig. 2, página 4 Dimensões A x L x P (em mm): Peso: 19,5 kg 21,4 kg Inspeção/certificação: RC 10.4P.100 RC 10.4M.90 Volume Volume bruto: 94 l 86 l Compartimento do frigorífico: 81 l...
Page 86 Dados técnicos RC(S)(L)(D)10-Series RC 10.4P.100 RC 10.4M.90 Peso: 21,0 kg 20,4 kg Inspeção/certificação: RCD 10.5(S)(T) RCD 10.5X(S)(T) Volume Volume bruto: 153 l 177 l Compartimento do frigorífico: 118 l 142 l Compartimento para produtos congelados: 29 l 35 l Capacidade líquida total: 147 l 171 l Exceto compartimento para...
Page 87 RC(S)(L)(D)10-Series Dados técnicos RCL10.4(S)(T) RCL10.4E(S)(T) Volume Volume bruto: 133 l 151 l Compartimento do frigorífico: 116 l 128 l Compartimento para produtos congelados: 12 l 18 l Capacidade líquida total: 128 l 146 l Exceto compartimento para produtos congelados Volume bruto: 139 l 157 l Volume líquido:...
Page 88 Dados técnicos RC(S)(L)(D)10-Series RCS 10.5(S)(T) RCS 10.5X(S)(T) Volume Volume bruto: 78 l 92 l Compartimento do frigorífico: 69,1 l 80,3 l Compartimento para produtos congelados: 9,2 l 12,1 l Capacidade líquida total: 78 l 92 l Exceto compartimento para produtos congelados Volume bruto: 83 l 98 l...
Page 89 Il presente manuale del prodotto, com- prese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per infor- mazioni aggiornate sul prodotto, si prega di visitare il sito documents.dometic.com. Indice Spiegazione dei simboli .
Page 90 Istruzioni per la sicurezza RC(S)(L)(D)10-Series Istruzioni per la sicurezza Sicurezza generale AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi. Pericolo di scosse elettriche • L’installazione e la rimozione del frigorifero possono essere eseguite soltanto da personale qualificato. •...
Page 91 RC(S)(L)(D)10-Series Istruzioni per la sicurezza • Mantenere la nicchia di installazione del frigorifero libera da compo- nenti elettrici e apparecchi di illuminazione che durante il funziona- mento normale o anomalo producono scintille o archi elettrici (ad esempio relè o scatole dei fusibili). Pericolo di esplosione •...
Page 92 Destinazione d’uso RC(S)(L)(D)10-Series • Non utilizzare apparecchi elettrici all’interno del frigorifero, ad ecce- zione di quelli consigliati dal produttore. Rischio di lesioni • Non utilizzare o conservare materiali infiammabili nel frigorifero o nelle sue vicinanze. • Non collocare oggetti sopra o contro questo frigorifero. •...
Page 93 • modifiche al prodotto senza esplicita autorizzazione del produttore • impiego per scopi diversi da quelli descritti nel presente manuale. Dometic si riserva il diritto di modificare l’aspetto e le specifiche del prodotto. Montaggio del frigorifero ATTENZIONE! Pericolo per la salute Per evitare pericoli a causa dell’instabilità...
Page 94 Montaggio del frigorifero RC(S)(L)(D)10-Series NOTA • Nei camper è possibile installare un’unità sotto banco con lo spor- tello rivolto nella direzione di marcia, purché sia installata accanto allo sportello scorrevole e dietro il sedile del secondo conducente. • Se il frigorifero a compressione sostituisce un’unità ad assorbimento, è...
Page 95 RC(S)(L)(D)10-Series Montaggio del frigorifero RC10.4P.100 RC10.4M.90 Altezza del frigorifero (A) 900 mm 901 mm Larghezza del frigorifero (B) 420 mm 420 mm Profondità del frigorifero (C) 655 mm 485 mm (esclude la manopola 5mm) Altezza nicchia (H) 907 mm 908 mm Larghezza nicchia (W) 425 mm 425 mm...
Page 96 Montaggio del frigorifero RC(S)(L)(D)10-Series RCS10.5(S)(T) RCS10.5X(S)(T) Profondità del frigorifero (C) 555 mm 610 mm (esclude la manopola 5mm) Altezza nicchia (H) 829 mm 829 mm Larghezza nicchia (W) 528 mm 528 mm Profondità nicchia (D) 558 mm 613 mm Installazione del compressore (RC 10.4M.90) Il compressore è...
Page 97 RC(S)(L)(D)10-Series Montaggio del frigorifero Montaggio del compressore AVVISO! Rischio di danni • Posare il tubo di aspirazione in modo che non venga danneggiato (ad esempio da bordi affilati o forti pieghe). Osservare il raggio di curvatura minimo del tubo di aspirazione (≥R30 mm). •...
Page 98 Montaggio del frigorifero RC(S)(L)(D)10-Series Collegamento dell’alimentazione elettrica AVVISO! Rischio di danni • L’installazione elettrica e le riparazioni possono essere eseguite solo da personale specializzato in conformità alle prescrizioni e alle norme vigenti nazionali. • Per evitare perdite di tensione e pertanto un calo delle prestazioni, il cavo deve essere tenuto più...
Page 99 RC(S)(L)(D)10-Series Montaggio del frigorifero 1. Spostare il frigorifero nella sua posizione finale con la flangia anteriore che si appoggia saldamente contro la parte anteriore dell’incavo. 2. Avvitare le viti (fig. 8, pagina 7) attraverso le boccole in plastica nelle pareti laterali del frigorifero e quindi nella parete della nicchia.
Page 100 RC(S)(L)(D)10-Series Specifiche tecniche Per consultare l’attuale dichiarazione di conformità UE del dispositivo, visitare la pagina del relativo prodotto sul sito dometic.com oppure contattare direttamente il fabbricante (vedi dometic.com/dealer). Questo dispositivo è conforme al regolamento UN ECE R10.05.2014. A seconda del modello, il frigorifero utilizza come refrigerante R134a oppure R600a.
Page 101 RC(S)(L)(D)10-Series Specifiche tecniche RC 10.4(S)(T).70 RC 10.4(S)(T).90 Peso: 19,5 kg 21,4 kg Ispezione/certificazione: RC 10.4P.100 RC 10.4M.90 Capienza Volume interno: 94 l 86 l Vano frigorifero: 81 l 75,5 l Scomparto per prodotti congelati: 7,5 l Capienza totale netta: 90 l 83 l Escluso scomparto per prodotti congelati...
Page 102 Specifiche tecniche RC(S)(L)(D)10-Series RCD 10.5(S)(T) RCD 10.5X(S)(T) Capienza Volume interno: 153 l 177 l Vano frigorifero: 118 l 142 l Scomparto per prodotti congelati: 29 l 35 l Capienza totale netta: 147 l 171 l Escluso scomparto per prodotti congelati Volume interno: –...
Page 103 RC(S)(L)(D)10-Series Specifiche tecniche RCL10.4(S)(T) RCL10.4E(S)(T) Capienza Volume interno: 133 l 151 l Vano frigorifero: 116 l 128 l Scomparto per prodotti congelati: 12 l 18 l Capienza totale netta: 128 l 146 l Escluso scomparto per prodotti congelati Volume interno: 139 l 157 l Capacità...
Page 104 Specifiche tecniche RC(S)(L)(D)10-Series RCS 10.5(S)(T) RCS 10.5X(S)(T) Capienza Volume interno: 78 l 92 l Vano frigorifero: 69,1 l 80,3 l Scomparto per prodotti congelati: 9,2 l 12,1 l Capienza totale netta: 78 l 92 l Escluso scomparto per prodotti congelati Volume interno: 83 l 98 l...
