Portée maximum des contacts
La puissance totale des sorties indiquées ci-dessous ne doit pas dépasser la puissance maximale de la sortie [Accessoires]
Dispositif
Accessoires
Clignotant
Voyant passage ouvert
Les sorties fournissent une alimentation 24 VDC en cas d'intervention des éventuelles piles.

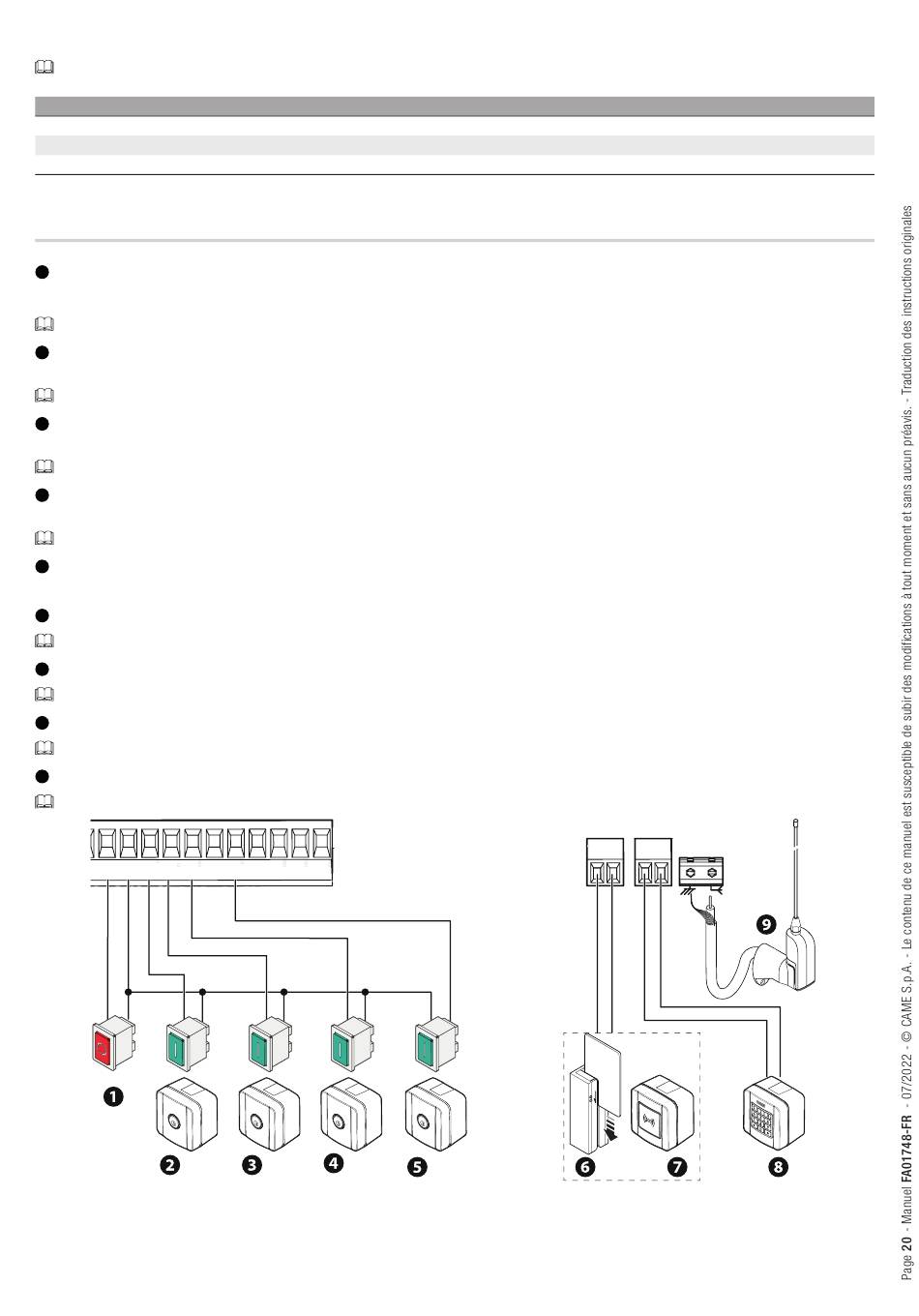

Dispositifs de commande
1
Bouton d'ARRÊT (contact NF)
Arrête la lisse et désactive l'éventuelle fermeture automatique. Utiliser un dispositif de commande pour reprendre le mouvement.
Si le contact n'est pas utilisé, il doit être désactivé pendant la programmation.
2
Dispositif de commande (contact NO)
Fonction OUVERTURE SEULEMENT
Avec fonction [ACTION MAINTENUE] activée, la connexion du dispositif de commande en OUVERTURE est obligatoire.
3
Dispositif de commande (contact NO)
Fonction OUVERTURE PARTIELLE
Le contact ne doit être utilisé que pour les automatismes qui fonctionnent en mode vis-à-vis.
Dispositif de commande (contact NO)
4
Fonction FERMETURE SEULEMENT
Avec fonction [ACTION MAINTENUE] activée, la connexion du dispositif de commande en FERMETURE est obligatoire.
5
Dispositif de commande (contact NO)
Fonction OUVERTURE-FERMETURE
6
Lecteur pour cartes
Insérer la carte R700 sur le connecteur dédié.
7
Sélecteur transpondeur
Insérer la carte R700 sur le connecteur dédié.
8
Clavier à code
Insérer la carte R800 sur le connecteur dédié.
9
Antenne avec câble RG58
Insérer la carte AF sur le connecteur dédié pour la commande à distance avec émetteur.
S 1
2
3 3P 4
Sortie
10 - 11
10 - E1
10 - 5
5
7
2 CX CY CZ
Alimentation (V)
24 AC
24 AC
24 AC
S1 GND
A
B
Puissance max. (W)
40
15
3
