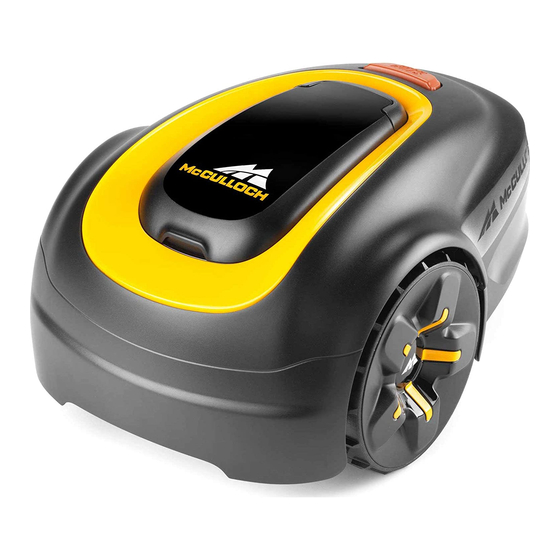

McCulloch ROB S600 Manuel D'utilisation
Masquer les pouces
Voir aussi pour ROB S600:
- Manuel d'utilisation (52 pages) ,
- Guide de démarrage rapide (4 pages) ,
- Guide rapide (8 pages)
Manuels Connexes pour McCulloch ROB S600
Sommaire des Matières pour McCulloch ROB S600
- Page 1 Manuel d'utilisation ROB S600, ROB S800 Lisez attentivement le manuel d'utilisation et assurez-vous que FR, Français vous en comprenez le contenu avant d’utiliser la machine.
-
Page 2: Table Des Matières
Sommaire 1 Introduction 6 Dépannage 1.1 Introduction............3 6.1 Introduction - dépannage........35 1.2 Aperçu du produit..........4 6.2 Messages d'erreur..........35 1.3 Symboles concernant le produit......5 6.3 Messages d'information........40 1.4 Symboles sur l'écran..........5 6.4 Voyant de la station de charge......41 1.5 Symboles sur la batterie........5 6.5 Symptômes............ -
Page 3: Introduction
Clé d'enregistrement du produit : Le numéro de série se trouve sur la plaque signalétique et sur le carton du produit. • Utilisez le numéro de série pour enregistrer votre produit sur www.mcculloch.com. 1.1.1 Assistance L'opérateur sélectionne les paramètres de Pour obtenir de l'aide concernant le produit, contactez fonctionnement à... -
Page 4: Aperçu Du Produit
1.2 Aperçu du produit Les numéros sur la figure représentent : 16. Poignée 17. Châssis contenant l'électronique, la batterie et les Carrosserie moteurs Capot d'accès à l'écran d'affichage et au clavier 18. Capot de la batterie Bouton d'arrêt 19. Alimentation électrique Roue arrière 20. -
Page 5: Symboles Concernant Le Produit
1.3 Symboles concernant le produit Ces symboles peuvent figurer sur le produit. Étudiez-les Le menu Réglages permet de définir les attentivement. réglages généraux du produit. ATTENTION : lisez attentive- ment les instructions d'utilisa- tion avant d'utiliser le produit. Le produit ne tond pas l'herbe en raison de la fonction Programme. -
Page 6: Aperçu De La Structure Du Menu
1.7 Aperçu de la structure du menu Programme Assistant Mode Mode Avancé jour nuit Aperçu/semaine Période 1 Période 2 Copier Réinitialiser Tous Jour Toute la les jours actuel semaine Réglages Protection de pelouse Sécurité Installation Généralités Avancé Niveau de sécurité Temps de tonte Utilisez Nouveau... -
Page 7: Clavier
1.9 Clavier Le clavier sur le produit permet à l'utilisateur de naviguer dans le menu. Pour accéder au clavier, appuyez sur le bouton STOP et ouvrez la trappe. • Le témoin (A) du clavier est un indicateur d'état Témoin à la important. -
Page 8: Sécurité
2 Sécurité 2.1 Consignes de sécurité 2.1.1 IMPORTANT. À LIRE ATTENTIVEMENT AVANT UTILISATION. À CONSERVER POUR RÉFÉRENCE ULTÉRIEURE L'utilisateur est tenu pour responsable des accidents et des dangers auxquels il expose autrui ou des biens. Cet appareil n'est pas destiné à une utilisation par des personnes (ou des enfants) aux capacités physiques, sensorielles ou mentales limitées (qui pourraient nuire à... -
Page 9: Définitions De Sécurité
Utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité du produit ne peut pas être garantie avec des batteries autres que celles d'origine. N'utilisez pas de batteries non rechargeables. L'appareil doit être déconnecté de l'alimentation secteur lors de la dépose de la batterie. - Page 10 PIN a été saisi. se trouve sur la pelouse. Si les lames heurtent des • MCCULLOCH ne garantit en aucun cas la corps étrangers, elles risquent d'être compatibilité totale entre le produit et d'autres endommagées. Éteignez toujours le produit à...
-
Page 11: Consignes De Sécurité Relatives À L'utilisation De La Batterie
2.3.2 Consignes de sécurité relatives à l'utilisation de la batterie AVERTISSEMENT: Les batteries lithium-ion peuvent exploser ou provoquer un incendie si elles sont démontées, court- circuitées, exposées à l'eau, au feu ou à des températures élevées. Manipulez avec précaution, ne démontez pas, n'ouvrez pas la batterie et n'appliquez aucun type d'abus électrique/mécanique. -
Page 12: En Cas D'orage
2.3.5 En cas d'orage Pour réduire le risque d'endommagement des composants électriques du produit et de sa station de charge, nous recommandons de défaire tous les branchements de la station de charge (alimentation électrique, câble périphérique et câble guide) en cas de risque d'orage. -
Page 13: Introduction - Installation
3 Installation 3.1 Introduction – Installation performances. Il est donc important de planifier soigneusement l'installation. Reportez-vous à la section www.mcculloch.com pour plus d'informations sur l'installation et retrouver des • Faites un plan de la zone de travail en y indiquant vidéos d'instructions. -
Page 14: Détermination De L'emplacement Du Bloc D'alimentation
60- cm / 24- in. 3.4.2 Détermination de l'emplacement du bloc d'alimentation • Placez la station de charge à proximité d'une prise de courant. AVERTISSEMENT: Ne coupez pas • Placez la station de charge sur une surface plane. et ne rallongez pas le câble basse tension. Il •... -
Page 15: Détermination De L'emplacement Du Câble Périphérique
3.4.3 Détermination de l'emplacement du câble périphérique REMARQUE: il doit y avoir un obstacle d'au moins 15 cm/6 po de haut entre le câble périphérique et les plans d'eau, les pentes, les précipices ou les voies publiques. Cela évite d'endommager le produit. -
Page 16: Installation Du Câble Périphérique Sur Un Terrain En Pente
>10% 0-25% " 10 cm / 4 " max 1 cm / 0.4 • Pour les pentes adjacentes à une voie publique, • Si vous disposez d'une allée pavée au même installez un obstacle d'au moins 15 cm/6 po le long niveau que la pelouse, placez le câble du bord extérieur de la pente. -
Page 17: Création D'un Îlot
3.4.3.3 Création d'un îlot REMARQUE: ne faites pas se croiser des sections de câble périphérique. Les sections du câble périphérique doivent être parallèles. REMARQUE: ne faites pas se croiser le câble guide et le câble périphérique. 0 cm / 0" REMARQUE: isolez ou retirez les obstacles dont la hauteur est inférieure à... -
Page 18: Détermination De L'emplacement Du Câble Guide
3.4.4 Détermination de l'emplacement du passage, la distance minimale entre les câbles périphériques doit être de 60 cm/24 po. câble guide • Si la zone de tonte présente des zones qui sont Placez le câble guide de la station de charge dans la reliées par un passage étroit (B), vous pouvez zone de travail et connectez-le au câble périphérique. -
Page 19: Installation De La Station De Charge
AVERTISSEMENT: charge à la page 13 . Le produit doit être utilisé uniquement avec le bloc Installez la station de charge dans la zone d'alimentation fourni par McCulloch. sélectionnée. Remarque: Ne fixez pas la station de charge AVERTISSEMENT: au sol à l'aide de vis tant que le câble guide n'est... -
Page 20: Installation Du Câble Périphérique
3.5.3 Installation du câble périphérique Poussez le connecteur sur la broche métallique dotée du repère « GUIDE » sur la station de REMARQUE: charge. n'enroulez pas le câble restant. Le fait d'enrouler le câble provoque Débranchez la station de charge de la prise de des interférences avec le produit. -
Page 21: Installation Du Câble Avec Des Piquets
3.6 Installation du câble avec des Remarque: vérifiez que vous pouvez voir les piquets extrémités du câble périphérique ou du câble guide à travers la zone transparente du raccord. REMARQUE: assurez-vous que les piquets maintiennent le câble périphérique Abaissez le couvercle du connecteur à l'aide d'une et le câble guide au sol. -
Page 22: Calibrage Guide
3.10 Réglages du produit Remarque: si la batterie est très faible, le produit doit être chargé avant de pouvoir être mis Utilisez le panneau de commande pour définir tous les sous tension. réglages du produit. Le panneau de commande est doté d'un écran et d'un clavier. -
Page 23: Mode Jour
Pour Effectuez les étapes 1 à 3 de la section 3.10.3.5 Pour paramétrer la programmation accéder au menu de programmation à la page 22 . Effectuez les étapes 1 à 3 de la section Pour accéder au menu de programmation à la page 22 . Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Utilisez les boutons fléchés et le bouton OK pour... -
Page 24: Copie Du Paramètre De Programmation
3.10.3.7 Copie du paramètre de programmation Remarque: protection de la pelouse est Effectuez les étapes 1 à 3 de la section Pour réinitialisée si le produit ne fonctionne pas pendant plus accéder au menu de programmation à la page 22 . Réinitialiser tous les réglages de 50 heures ou si l'option Utilisez les boutons fléchés et le bouton OK pour... -
Page 25: Réglage Du Niveau De Sécurité
Code PIN – Saisissez le bon code PIN pour tonte est utile pour maintenir une pelouse bien taillée • accéder à la structure du menu du produit. Si un dans toutes les zones du jardin. Vous pouvez définir la code PIN erroné est saisi à 5 reprises, le produit fréquence à... -
Page 26: Point De Départ
Accès au Effectuez les étapes 1 à 3 de la section 3.10.7.1 Définition du point de départ menu à la page 22 . Effectuez les étapes 1 à 3 de la section Accès au menu à la page 22 . Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Utilisez le bouton fléché... -
Page 27: Évitement Des Collisions Avec L'abri Robot
Utilisez les boutons fléchés pour sélectionner le Le produit se connecte aux appareils mobiles sur pays, puis appuyez sur le bouton RETOUR. lesquels l'application McCulloch ROB est installée. C'est une application gratuite pour votre appareil mobile. 3.10.12.4 Réinitialisation de tous les réglages L'interaction à... -
Page 28: Utilisation
4 Utilisation 4.1 Bouton ON/OFF • Le produit est actif si le témoin s'allume en continu. • Le produit est en mode économie de batterie si le AVERTISSEMENT: témoin clignote. Appuyez sur le bouton ON/OFF lisez pendant 3 secondes pour réactiver le produit. attentivement les consignes de sécurité... -
Page 29: Modes De Stationnement
4.4.1 Maison et rester Maison et rester signifie que Le mode de stationnement le produit revient à la station de charge et y reste jusqu'à ce qu'un autre mode de fonctionnement soit sélectionné. 4.4.2 Maison et attendre Maison et attendre signifie que le Le mode PARK produit va à... -
Page 30: Pour Charger La Batterie
Vérifiez que le témoin du clavier n'est pas allumé. 4.7 Pour charger la batterie AVERTISSEMENT: ne chargez le produit qu'avec une station de charge prévue à cet effet. Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. -
Page 31: Introduction - Entretien
Utilisez une brosse douce pour nettoyer le produit. AVERTISSEMENT: le produit doit McCulloch recommande d'utiliser un kit de nettoyage et être mis hors tension avant toute opération d'entretien spécial comme accessoire. Contactez le d'entretien. Le produit est désactivé lorsque service après-vente McCulloch. -
Page 32: Station De Charge
Ouvrez le capot. propriétaires de produits McCulloch peuvent mettre à Appuyez sur le bouton ON/OFF pendant jour le logiciel si cela est initié par McCulloch. Les 3 secondes pour désactiver le produit. utilisateurs enregistrés recevront alors une notification. 5.4.1 Mise à jour du firmware Ouvrez la trappe de la batterie. -
Page 33: Batterie
Vérifiez que le témoin du clavier n'est pas allumé. Réglez la hauteur de coupe sur MIN. Retournez le produit. Placez le produit sur une Accédez au site www.mcculloch.com, recherchez surface souple et propre pour éviter de rayer le et téléchargez l'outil de mise à jour du firmware, châssis et le couvercle de l'écran. -
Page 34: Entretien Hivernal
(Torx 20). 5.6 Entretien hivernal Avant l'entreposage d'hiver, déposez votre produit chez votre service après-vente McCulloch pour l'entretien. Un entretien hivernal régulier permet de maintenir le produit en bon état et de créer les meilleures conditions pour la nouvelle saison en évitant tout problème. -
Page 35: Dépannage
6.1 Introduction - dépannage Dans ce chapitre, vous trouverez des informations et de l'aide sur les défauts que peut présenter le produit et leurs symptômes. Vous trouverez plus d'informations ainsi qu'une FAQ (foire aux questions) sur www.mcculloch.com. 6.2 Messages d'erreur Les messages d'erreur du tableau ci-dessous s'affichent dans l'écran du produit. - Page 36 Saisissez le code PIN correct. En cas d'oubli posez de 5 tentatives pour saisir le code PIN de votre code PIN, contactez le service clien- correct. Au bout de 5 tentatives infructueu- tèle McCulloch. ses, le clavier est bloqué pendant un certain temps. Pas d'entraînement Le produit est pris dans un objet et patine.
- Page 37 Message Cause Action Station de charge in- Le contact entre les plaques de charge du Placez le produit sur la station de charge accessible produit et les plaques de contact de la station puis vérifiez que le contact entre les plaques de charge n'est pas bon.
- Page 38 Message Cause Action Problème électroni- Problème temporaire électronique ou de Redémarrez le produit. Si le problème per- firmware du produit. siste, contactez votre technicien d'entretien agréé. Problème capteur boucle, avant/arrière Problème de capteur d'inclinaison Problème temporaire Sous-dispositif incor- rect Problème batterie temporaire Fonction de sécurité...
- Page 39 Message Cause Action Pas de signal boucle L'alimentation électrique ou le câble basse Si l'indicateur d'état LED sur la station de tension n'est pas branché(e). charge est éteint, cela indique l'absence d'alimentation. Vérifiez le raccordement à la prise de courant et au disjoncteur différentiel. Assurez-vous que le câble basse tension est branché...
-
Page 40: Messages D'information
6.3 Messages d'information Les messages d'information du tableau ci-dessous s'affichent dans l'écran du produit. Contactez votre représentant McCulloch si un même message s'affiche fréquemment. Message Cause Action Batterie faible Le produit ne trouve pas la station de charge. Modifiez la position du câble guide. Repor- Installation du câble... -
Page 41: Voyant De La Station De Charge
Lorsque l'installation est correcte, le voyant de la station de charge est vert fixe ou clignotant. Si ce n'est pas le cas, suivez les instructions du tableau de recherche de panne ci-dessous. Contactez votre service clientèle McCulloch pour plus d'informations. Voyant... -
Page 42: Symptômes
6.5 Symptômes Si le produit ne fonctionne pas comme d'habitude, suivez le tableau des symptômes ci-dessous. Si vous ne parvenez pas à trouver l'origine du défaut, contactez le service client McCulloch. Symptômes Cause Action Le produit éprouve Le câble guide n'est pas placé en ligne droite Vérifiez l'installation de la station de charge. -
Page 43: Recherche De Coupures Dans La Boucle Du Câble
Symptômes Cause Action Le produit est garé Le produit a atteint le temps de tonte maxi- Fonctionnement normal du produit. Repor- Estimer le temps de pendant plusieurs mum pour la journée. tez-vous à la section heures dans la sta- fonctionnement nécessaire à la page 23 . tion de charge. - Page 44 Mode ECO à la désactivé. Reportez-vous à la section page 26 . GUIDE Assurez-vous que le voyant de la station de charge clignote en bleu, ce qui indique une coupure du câble périphérique. Reportez-vous à la Voyant de la station de charge à la page section 41 .
- Page 45 Poursuivez ainsi jusqu'à ce qu'il ne reste qu'une partie très courte du câble, ce qui vous permet de distinguer une lumière verte fixe d'une lumière bleue clignotante. Suivez ensuite les instructions à l'étape 5 ci-dessous. Si le voyant clignote toujours en bleu suite à l'étape 3 ci-dessus : Replacez les connexions L et GUIDE sur leurs positions d'origine.
-
Page 46: Transport, Entreposage Et Mise Au Rebut
• Pendant le stockage, conservez le produit avec toutes ses roues sur un sol plat, ou utilisez un support mural McCulloch. • Si vous choisissez de garder la station de charge en intérieur, débranchez et retirez l'alimentation électrique et tous les connecteurs de cette dernière. -
Page 47: Caractéristiques Techniques
8 Caractéristiques techniques 8.1 Caractéristiques techniques Caractéristiques ROB S600, ROB S800 Dimensions Longueur, cm/po. 55 / 21,7 Largeur, cm/po. 38 / 15,0 Hauteur, cm/po. 23 / 9,1 Poids, kg/lb. 7,3/16,0 Système électrique ROB S600, ROB S800 Batterie, lithium-ion 18 V/2,1 Ah réf. -
Page 48: Marques Déposées
La marque et les logos Bluetooth sont des marques déposées appartenant à , et toute utilisation de ces marques par McCulloch est régie par une licence. Déterminé conformément à la directive 2006/42/CE et à la norme EN 50636-2-107. Incertitudes de pression sonore K , 2 à... -
Page 49: Garantie
Dommages provoqués par l'utilisation d'une batterie qui ne serait pas d'origine McCulloch. • Dommages provoqués par l'utilisation de pièces de rechange et d'accessoires autres que ceux d'origine McCulloch, tels que les lames et le matériel d'installation. • Dommages sur la boucle du câble. •... -
Page 50: Déclaration De Conformité Ce
Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. : +46-36-146500, déclarons que le robot tondeuse ROB S600, ROB S800 avec les numéros de série datant de la 2020 semaine 45 et au-delà (l'année et la semaine sont clairement indiquées sur la plaque signalétique et suivies du numéro de série), sont... - Page 51 1411 - 007 - 23.09.2020 Déclaration de conformité CE -...
- Page 52 Copyright © 2020 Husqvarna AB. Tous droits réservés. McCulloch et les autres noms de produit et signes distinctifs sont des marques commerciales de Husqvarna Group. Toutes les mesures indiquées sont approximatives. www.mcculloch.com Instructions d’origine 1142344-31 2020-10-08...
