8
Branchement électrique
DANGER : Risques d'électrocution !
Les composants de l'unité extérieure sont conducteurs
d'électricité. Le condensateur de l'unité extérieure doit
être déchargé après l'avoir coupé de la source de cou-
rant.
▶ Couper l'interrupteur principal.
▶ Avant de démarrer les travaux électriques, attendre
au moins cinq minutes.
AVIS : Si la tension est activée sans que l'installation ait
été remplie d'eau, celle-ci peut être endommagée.
Dans ce cas, les composants de l'installation de chauf-
fage peuvent surchauffer.
▶ Remplir le ballon ECS et l'installation de chauffage
avant de mettre cette dernière en marche et établir la
pression appropriée.
L'unité extérieure doit pouvoir être mise hors tension en
toute sécurité et conformément aux prescriptions en vi-
gueur.
▶ Installer un interrupteur de sécurité séparé pour
mettre l'unité extérieure entièrement hors tension si
celle-ci n'est pas alimentée par l'unité intérieure. Si
l'alimentation électrique des deux unités est séparée,
un interrupteur de sécurité est nécessaire pour
chaque unité.
▶ Choisir le diamètre et le modèle de câble conformément au fusible et
au type de câblage.
▶ Raccorder l'unité extérieure conformément au schéma de
connexion. Ne raccorder en aucun cas d'autres consommateurs.
▶ Si l'alimentation électrique de la pompe à chaleur n'est pas assurée
par l'unité intérieure, installer un interrupteur de sécurité séparé-
ment, permettant de la mettre entièrement hors tension. Si l'alimen-
tation électrique est séparée, un interrupteur de sécurité est
nécessaire pour chaque câble d'alimentation.
▶ Soyez attentif au code de couleur lors du remplacement d'une carte
électronique.
8.1
Bus CAN
AVIS : Dysfonctionnements dus à des interférences
électriques !
Des câbles haute tension (230/400 V) à proximité d'un
câble de communication peuvent entraîner des dysfonc-
tionnements sur l'unité intérieure.
▶ Installer un câble CAN-BUS blindé à l'écart des
câbles électriques. Distance minimale : 100 mm. La
pose conjointe avec les conducteur de phase bus est
autorisée.
AVIS : Dégâts sur l'installation en cas d'inversion des
raccordements 12 V et CAN-BUS.
Les circuits électriques de communication ne sont pas
configurés pour une tension continue de 12 V.
▶ Vérifier que les deux câbles sont reliés aux connec-
teurs sur la platine imprimée conformément à la puis-
sance.
ODU Split – 6 720 821 693 (2017/07)
CAN-BUS : ne pas raccorder à « Out 12 V DC » (sortie
tension continue 12 V) sur la carte de circuits imprimés
principale.
Longueur de câble max. 30 m
Diamètre minimal Ø = 0,75 mm
Les unités extérieure et intérieure sont reliées via le câble de communi-
cation CAN-BUS.
Valable pour le raccord de câble externe, un câble LiYCY (TP)
2 x 2 x 0,75 ou équivalent. Si d'autres câbles sont utilisés, choisir des
câbles duplex blindés avec une section min. de 0,75 mm
rieur. Le blindage doit être mis à la terre aux deux extrémités :
▶ Sur le boîtier de l'unité intérieure.
▶ Et sur la borne de mise à la terre de l'unité extérieure.
La longueur maximale du câble est de 30 m.
Les cartes de circuits imprimés sont raccordées via trois conducteurs.
Les cartes de circuits imprimés sont dotées de marquages pour les deux
raccords CAN-BUS.

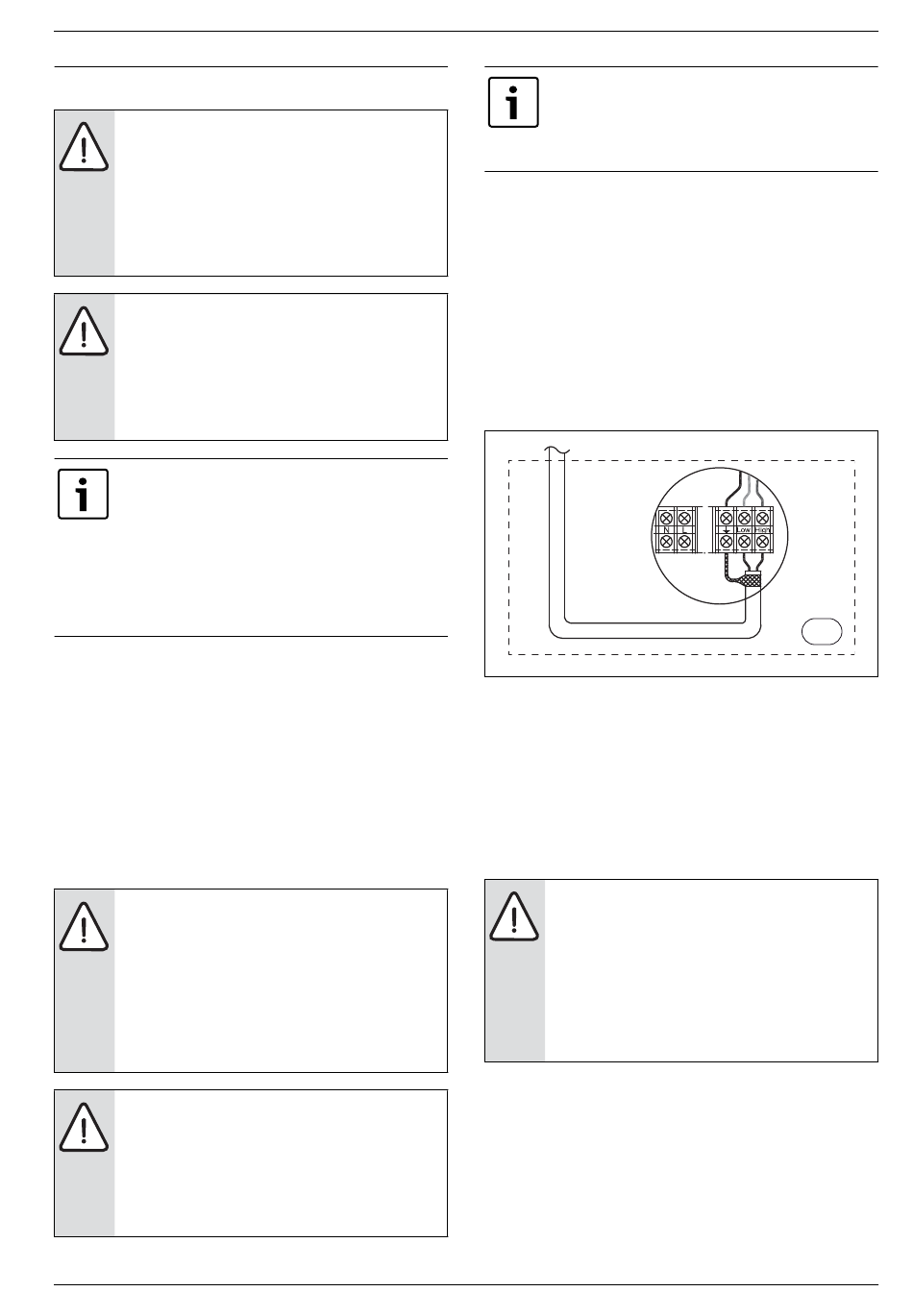

Fig. 26 Connexion CAN-BUS
[]
Unité extérieure
L'interrupteur de terminaison marque le début et la fin des boucles
CAN-BUS. La plaque de module I/O de l'unité extérieure doit être dotée
d'une terminaison.
8.2
Câblage électrique
▶ Respecter les directives de l'organisation publique de standardisa-
tion technique des appareils électriques et des câblages ainsi que les
prescriptions requises par le fournisseur d'électricité.
AVERTISSEMENT : Electrocution ou incendie !
Une puissance de secteur trop faible ou une mauvaise
exécution de l'installation électrique peuvent provoquer
une électrocution ou un incendie.
▶ S'assurer que l'installation électrique est réalisée ex-
clusivement par des électriciens autorisés, avec utili-
sation de circuits électriques spéciaux et
conformément aux directives et au manuel d'installa-
tion.
▶ Poser le câble de communication de l'unité à l'écart du câble secteur
pour éviter toute interférence électrique par le bloc d'alimentation.
(ne pas les poser dans la même gaine.)
▶ Garantir la mise à la terre de l'unité conformément aux prescriptions
requises.
Branchement électrique
2
2
pour l'exté-
1
6 720 813 707-44.1I
19
