2-18

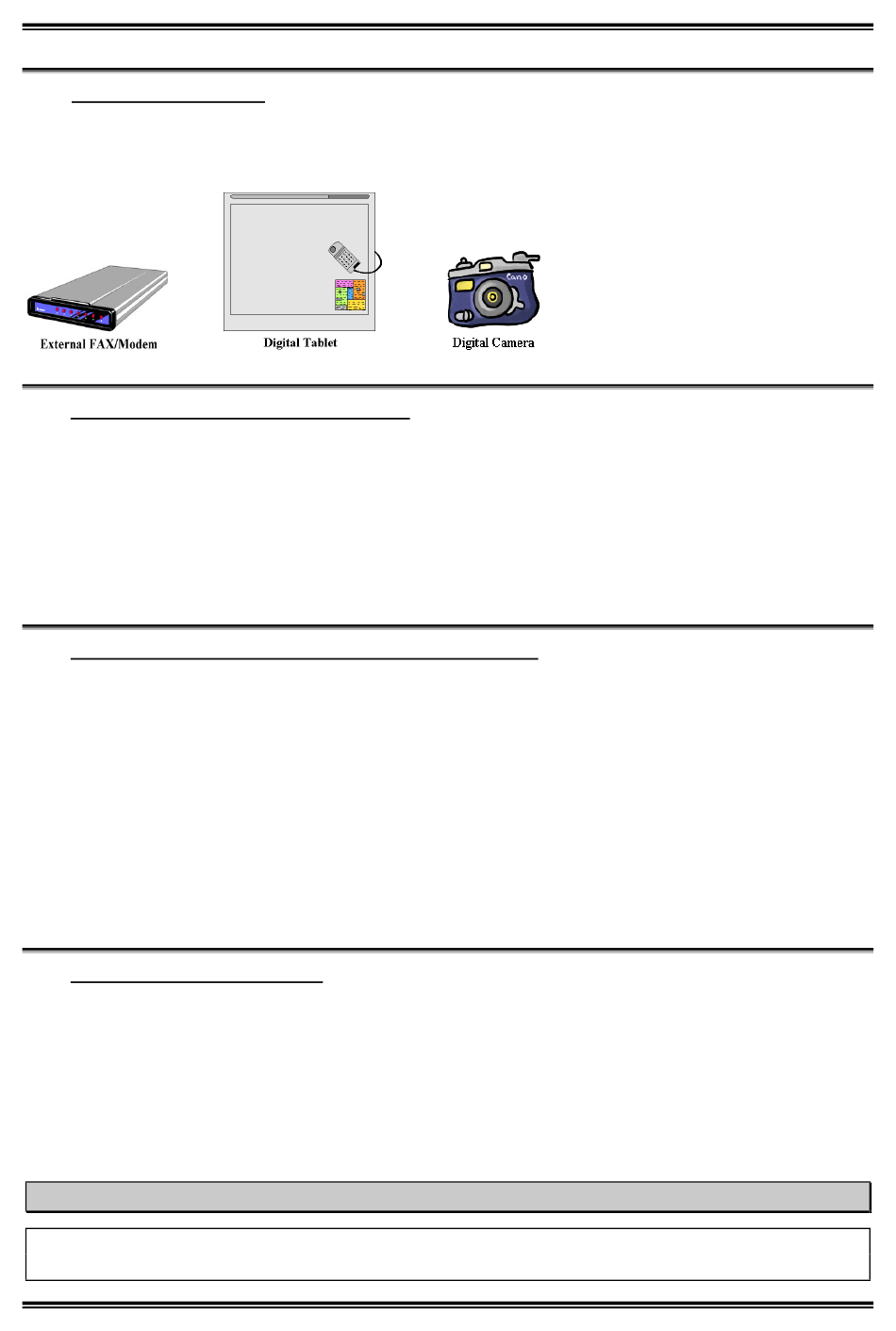

(17). Connecteurs Port USB
Cette carte mère propose deux ports USB. Connectez y le câble spécifique de votre périphérique USB.
Vous pouvez y brancher des périphériques USB tels que des scanners, des moniteurs, des souris, des
claviers, des hubs, des CD-ROM, des joysticks, etc. sur ces ports USB. Vous devez vous assurer que
(18). Connecteur pour Port LAN 10/100 Mb
Cette carte mère dispose d'un port réseau LAN 10/100 Mb intégré, cette prise permet la connexion d'un
câble RJ-45 provenant du hub de votre réseau local. Nous vous suggérons d'utiliser des câbles catégorie 5
UPT (Paires torsadées non blindées) ou STP (Paires torsadées blindées) pour réaliser les connexions. Il
est souhaitable de garder une distance du hub à l'ordinateur inférieure à 100 mètres.
La DEL verte indique la situation de la connexion. Si l'activité du réseau est normale, cette DEL
s'allumera. La DEL jaune indique si les données sont actives ou pas. Si l'ordinateur transmet ou reçoit
des données du réseau, cette DEL clignotera.
(19). Connecteurs Sortie Ligne, Entrée Ligne et Entrée Mic
Connecteur Sortie Ligne: Vous pouvez connecter une prise entrée signal d'un haut-parleur externe sur
ce connecteur ou vous pouvez vous connecter sur la prise d'entrée AUX d'un équipement audio stéréo.
Rappelez-vous que la carte mère ne possède pas d'amplificateur intégré, vous devez donc utiliser des
haut-parleurs possédant un amplificateur intégré ou vous pourriez ne pas entendre de son ou uniquement
de faible volume sur les haut-parleurs.
Connecteur Entrée Ligne: Vous pouvez connecter sur ce connecteur le signal sortie audio d'un
adaptateur TV, ou des sources audio externes comme un baladeur CD, un caméscope, un magnétoscope.
Votre logiciel audio peut contrôler le niveau d'entrée pour le signal d'entrée.
Connecteur Entrée Mic: Vous pouvez connecter la prise du microphone sur ce connecteur. Ne
connectez pas d'autres sources audio (ou signaux) sur ce connecteur.
(20). Connecteur Port MIDI/JEUX
Vous pouvez connecter votre joystick, game pad ou d'autres périphériques matériels de simulation
utilisant des prises DIN 15-broches sur ce connecteur. Veuillez vous référer aux remarques de connexion
complémentaires du manuel utilisateur de votre périphérique pour obtenir des informations plus
détaillées.
Ce chapitre contient beaucoup de schémas colorés ou de photos. Nous vous recommandons fortement
de lire ce chapitre en utilisant le fichier PDF inclus dans votre CD-ROM afin d'en profiter.
NV7-133R
votre système d'exploitation supporte
cette fonctionnalité et vous aurez peut
être à installer des pilotes
additionnels pour des périphériques
individuels. Veuillez vous référer au
manuel de l'utilisateur de votre
périphérique pour des informations
détaillées.
Remarque
Chapitre 2
