Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation

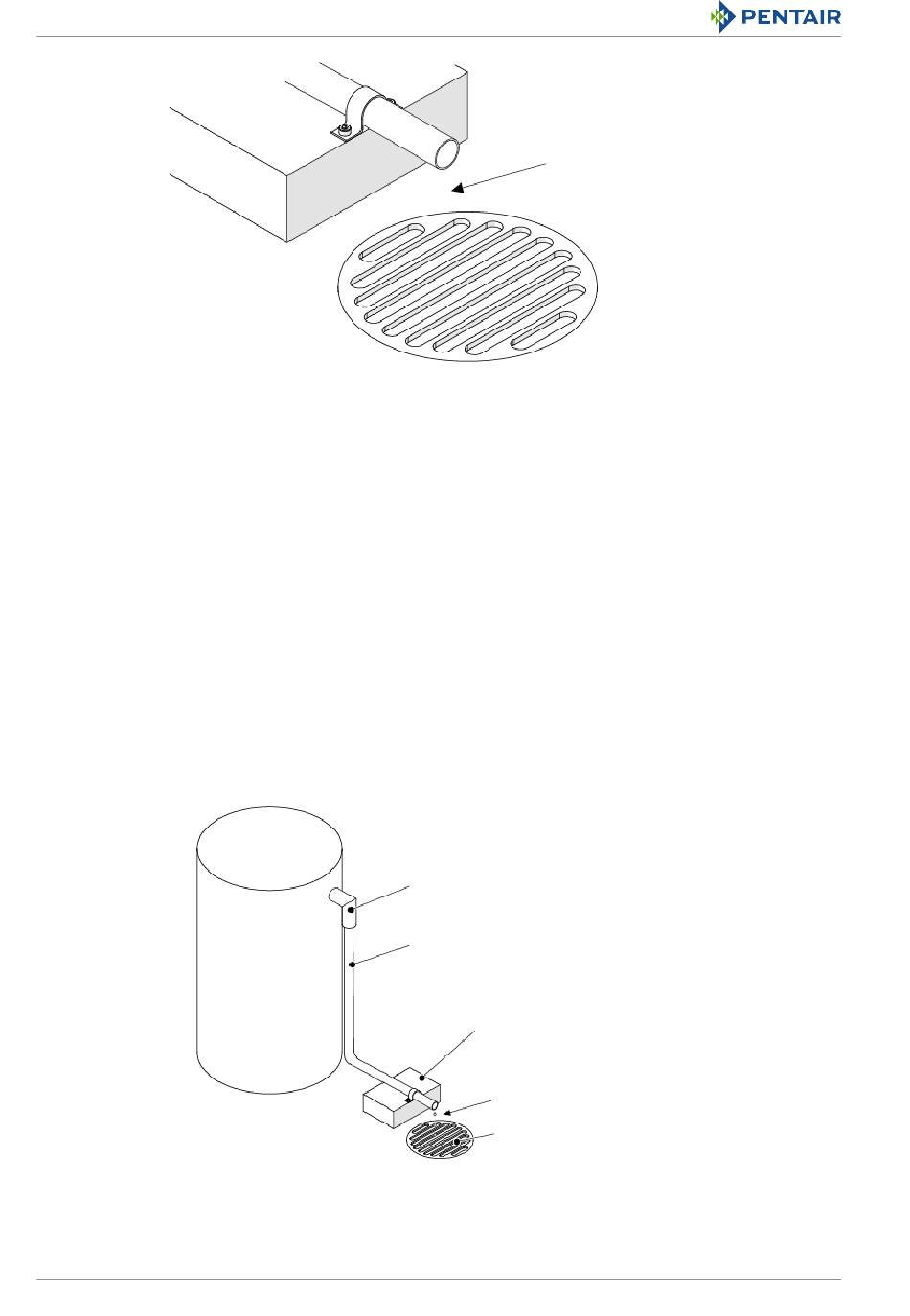

5.10 Raccordement de la conduite de trop-plein
En cas de dysfonctionnement, le raccord de conduite de trop-plein du bac à sel dirigera le « trop-
plein » vers l'égout au lieu de le répandre sur le sol. Ce raccord doit être placé sur le côté du bac
à sel. La plupart des fabricants de bacs prévoient un orifice prépercé pour le raccordement d'une
conduite de trop-plein du bac.
Pour raccorder la conduite de trop-plein, positionner l'orifice sur le côté du bac à sel. Insérer le
raccord de conduite de trop-plein dans le bac à sel et serrer avec l'écrou papillon en plastique et
le joint d'étanchéité comme indiqué ci-dessous. Fixer un tuyau d'un diamètre interne de 12,7 mm
(½") (non fourni) au raccord et faire courir jusqu'à l'égout.
Ne pas placer la conduite de trop-plein à l'égout plus haut que le raccord de conduite de trop-
plein.
Ne pas le brancher sur le tuyau de sortie à l'égout de l'unité du contrôleur. La ligne de trop-plein
doit être séparée et cheminer directement du raccord à l'égout, à la canalisation ou au bac.
Prévoir un espace libre conformément aux instructions pour le tuyau de sortie à l'égout.
44 / 104
Espace libre
Raccord de conduite de trop-plein
Ligne de sortie à l'égout
Fixer le tuyau en place
Espace libre
Sortie à l'égout
Réf. MKT-IM-021 / C - 16.01.2023
Sortie à l'égout
