Manuel d'installation Autotrol 255 Logix 742-762-764 - Description
3.7 Séquence de régénération pour les systèmes duplex et à
verrouillage
Information
Remarque
Effectuer une première régénération pour chaque bouteille, ce qui synchronisera les
arbres à cames si ce n'est pas déjà fait.
Lors du remplissage en eau du système, répéter les opérations décrites au chapitre
Contrôle du remplissage en eau, de la purge et de l'étanchéité

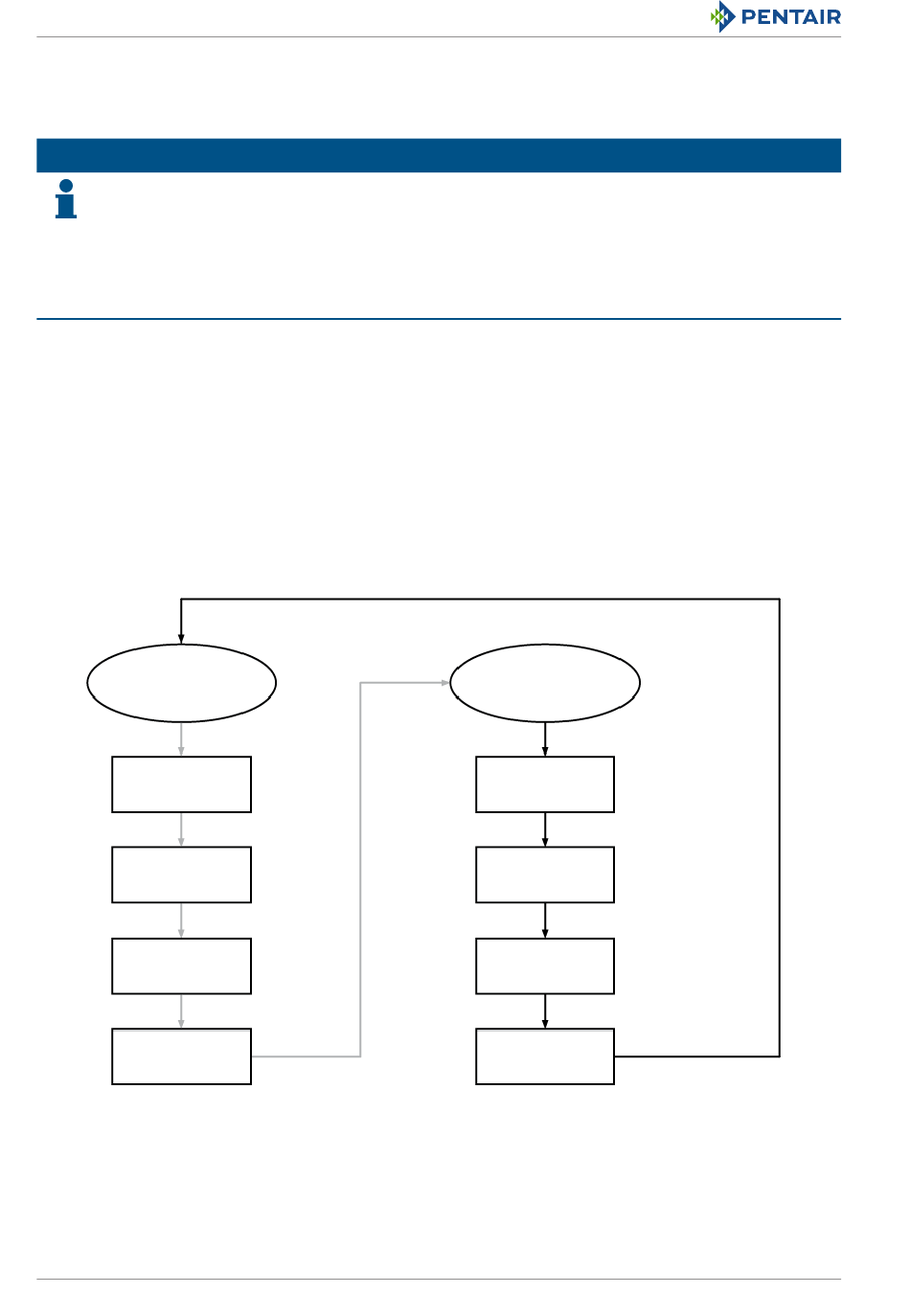

3.7.1 Systèmes duplex à fonctionnement alterné
Dans cet exemple, la bouteille 1 est en position d'attente, tandis que la bouteille 2 est en position
de service.
Lorsqu'une régénération immédiate est déclenchée, la bouteille 2 demeure en service tandis que
la bouteille 1 effectue les étapes C5, C6, C7 et C8, puis revient en position de service.
Une fois la bouteille 1 en position de service, la bouteille 2 effectue les étapes C1, C2, C3 et C4,
puis revient en position d'attente.
Les cycles se répètent, etc.
Attente
Bouteille 1
C5
C6
C7
C8
Lorsqu'une régénération immédiate est déclenchée,
la bouteille 2 demeure en service tandis que la
bouteille 1 effectue les étapes :
22 / 104
Service
Bouteille 2
C1
C2
C3
C4
Dès que la bouteille 1 a atteint la position de service,
la bouteille 2 effectue les étapes :
Réf. MKT-IM-021 / C - 16.01.2023
