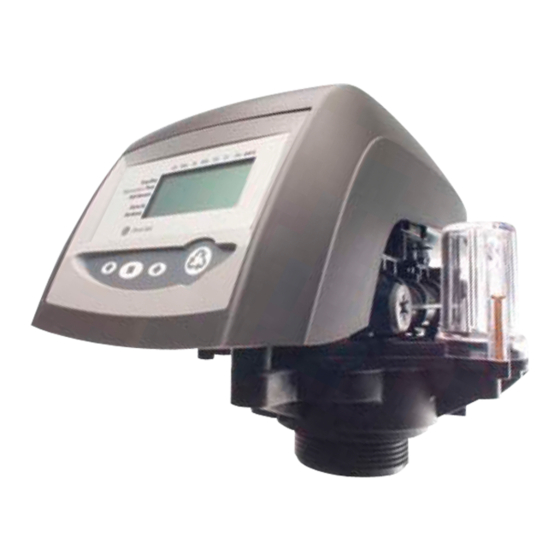

Pentair Autotrol 255 Logix 742 Manuel D'installation
Masquer les pouces
Voir aussi pour Autotrol 255 Logix 742:
- Manuel d'installation (82 pages) ,
- Guide de l'utilisateur (36 pages) ,
- Mode d'emploi (29 pages)
Manuels Connexes pour Pentair Autotrol 255 Logix 742
Sommaire des Matières pour Pentair Autotrol 255 Logix 742
- Page 1 MANUEL D'INSTALLATION Autotrol 255 Logix 742-762-764 INSTR UCTIO NS DE S ÉCURITÉ IMPORT ANT ES Lire et suivre toutes les instructions Sauvegarder ces instructions WWW.PENTAIR.EU...
- Page 2 Manuel d'installation Autotrol 255 Logix 742-762-764 - Table des matières Table des matières Généralités ..................Champ d’application de ce document ............Gestion des versions ................... Identifiant du fabricant, produit..............Usage prévu ....................Abréviations utilisées.................. Normes......................1.6.1 Normes applicables .................... 1.6.2 Certificats disponibles ..................
- Page 3 Manuel d'installation Autotrol 255 Logix 742-762-764 - Table des matières Recommandations ..................26 4.1.1 Injecteur/DLFC/Contrôleur du débit de remplissage - Configuration de la vanne ........................Calcul de la durée du cycle................. 26 Débits des injecteurs .................. 26 Capacité d’échange de résine lors du dosage de sel pour le rendement standard ......................
- Page 4 Manuel d'installation Autotrol 255 Logix 742-762-764 - Table des matières Contrôle du remplissage en eau, de la purge et de l’étanchéité....66 7.1.1 Système démarré....................7.1.2 Conseils supplémentaires .................. Désinfection ....................69 7.2.1 Désinfection des adoucisseurs d’eau ..............7.2.2 Hypochlorite de sodium ou de calcium ..............
- Page 5 Manuel d'installation Autotrol 255 Logix 742-762-764 - Table des matières 11.1 Liste des pièces de rechange de la vanne..........94 11.2 Contrôleurs 742/762/764 ................97 11.3 Adaptateur de compteur................98 11.4 Raccord de conduite (manifold)..............98 11.5 By-pass et raccords ..................99 11.6...
- Page 6 • Formation sur l’installation des adoucisseurs d’eau de la série Autotrol, Logix 742-762-764 ; • Une bonne connaissance du traitement de l’eau et du paramétrage approprié des contrôleurs ; • Des compétences de base en plomberie. Ce document est disponible dans d’autres langues sur la page Web https://www.pentair.eu/ product-finder/product-type/control-valves. Gestion des versions Révision...
- Page 7 Manuel d'installation Autotrol 255 Logix 742-762-764 - Généralités BLFC / Brine Line Flow Controller Contrôleur du débit de remplissage du bac à sel (Brine Line Flow Controller) Co-courant (Down Flow) DLFC Contrôleur du débit de la sortie à l’égout (Drain Line Flow...
- Page 8 Pentair décline toute responsabilité concernant des équipements installés par l’utilisateur en amont ou en aval des produits Pentair, ainsi que pour tout procédé ou processus de production installé et raccordé autour de l’installation, voire lié avec celle-ci. Tout dysfonctionnement ou défaillance et tout dommage direct ou indirect résultant de tels équipements ou processus sont...
- Page 9 Veuillez consulter la liste de prix de Pentair pour en savoir plus sur les modalités et les conditions applicables au présent produit.
- Page 10 1.10 Application Pentair Scan L'application mobile Pentair Scan est le support idéal pour la personne chargée de la maintenance dans le cadre de ses tâches quotidiennes. Un simple scan avec un smartphone de l'étiquette de série présente sur la valve permet un accès instantané à toutes les informations mises à...
- Page 11 Manuel d'installation Autotrol 255 Logix 742-762-764 - Sécurité Sécurité Définition des pictogrammes relatifs à la sécurité DANGER Cette combinaison de symbole et de mot clé signale une situation dangereuse immédiate provoquant la mort ou de graves lésions corporelles si elle n’est pas évitée.
- Page 12 Manuel d'installation Autotrol 255 Logix 742-762-764 - Sécurité Emplacement de l’étiquette de série Modèle Référence Caractéristiques électriques Numéro de série Date de production Ordre de production Obligation S’assurer que les étiquettes de série et de sécurité sur l’appareil sont parfaitement lisibles et propres !
- Page 13 Manuel d'installation Autotrol 255 Logix 742-762-764 - Sécurité • Ne pas retirer la barre de verrouillage ; • Faire attention aux tensions élevées au niveau du transformateur (230 V, 50 Hz). • Ne pas mettre une main dans le système (risque de blessures lié à la présence de pièces mobiles et de choc électrique sous l’effet de la tension électrique).
- Page 14 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Description Caractéristiques techniques Caractéristiques nominales/de conception ® Corps de vanne Noryl chargé de fibre de verre – Matériau agréé NSF Composants en caoutchouc Formulation pour eau froide – Matériau agréé NSF Certification des matériaux de la...
- Page 15 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Ligne de saumurage 9,5 mm (⅜ ») NPT en standard, 6,35 mm (¼ ») NPT en op- tion, air-check intégré sur vanne Tube de colonne montante [Ø] 27 mm (1,05 ») en standard, ou 20,6 mm (0,8125 ») en op- tion avec insert supplémentaire...
- Page 16 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Schéma d’encombrement 16 / 104 Réf. MKT-IM-021 / C - 16.01.2023...
- Page 17 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Description et emplacement des composants Ressort monobloc de clapet Injecteur et capuchon Capteur optique Façade du module contrôleur Raccord de manifold Affichage LCD Contrôleur du débit Raccord du tuyau de bac à...
- Page 18 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Options disponibles sur la vanne 3.5.1 Kits de microcontacteurs auxiliaires de série résidentielle/tertiaire Autotrol Logix Les kits de contacteurs de série résidentielle/tertiaire Logix permettent de fournir un signal électrique pendant le fonctionnement de la vanne. Les contacteurs peuvent être câblés indépendamment en mode N.O.
- Page 19 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description 3.5.1.2 Montage sur la plaque supérieure Le microcontacteur est situé sous le couvercle et est vissé sur la plaque supérieure. Le contacteur est activé/désactivé par un bossage de came sur l’arbre à cames. Sa fonction est de signaler que l’unité...
- Page 20 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Cycle de régénération du système (fonctionnement sur 8 cycles) Service (co-courant) — cycle C0 L’eau non traitée percole vers le bas à travers le lit de résine, puis vers le haut à travers le tuyau de la colonne montante.
- Page 21 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description SERVICE DÉTASSAGE C1 et C6 Entrée Sortie Entrée Sortie Sortie à l’égout Vanne Vanne SAUMURAGE/RINÇAGE LENT REPRESSURISATION C2 et C3 Entrée Sortie Entrée Sortie Du bac à Sortie à l’égout Vanne Vanne RINÇAGE RAPIDE...
- Page 22 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Séquence de régénération pour les systèmes duplex et à verrouillage Information Remarque Effectuer une première régénération pour chaque bouteille, ce qui synchronisera les arbres à cames si ce n’est pas déjà fait.
- Page 23 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description 3.7.2 Systèmes duplex à fonctionnement parallèle Option de remplissage préalable : désactivé, Pr=0 La bouteille 1 et la bouteille 2 sont toutes les deux en position de service. Selon la capacité résiduelle, la bouteille 1 ou la bouteille 2 déclenche d’abord une régénération.
- Page 24 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description Option de remplissage préalable : activé, Pr=1 L’option de remplissage préalable a été conçue principalement pour les systèmes duplex à fonctionnement parallèle utilisant un seul bac à sel. Elle permet une durée minimale de 2 heures pour la saturation de la saumure.
- Page 25 Manuel d'installation Autotrol 255 Logix 742-762-764 - Description 3.7.3 Système à verrouillage « L » La première bouteille du système qui a épuisé sa capacité sera régénérée en premier. Le contrôleur de bouteille envoie un signal à tous les autres contrôleurs du système, afin qu’ils ne déclenchent pas de régénération tant que la première n’est pas terminée.
- Page 26 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dimensionnement du système Dimensionnement du système Recommandations 4.1.1 Injecteur/DLFC/Contrôleur du débit de remplissage - Configuration de la vanne Diamètre de bou- Volume de résine Régulation du dé- Régulation du dé- Régulation du dé- teille bit d’injecteur...
- Page 27 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dimensionnement du système TOTAL SAUMURAGE RINÇAGE Injecteur « E » (jaune) Injecteur « F » (pêche) pour bouteilles 6" pour bouteilles 7" Pression à l’entrée [bar] Pression à l’entrée [bar] Injecteur « G » (marron) Injecteur « H » (violet clair) pour bouteilles 8"...
- Page 28 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dimensionnement du système TOTAL SAUMURAGE RINÇAGE Injecteur « J » (bleu clair) Injecteur « K » (rose) pour bouteilles 10" pour bouteilles 12" Pression à l’entrée [bar] Pression à l’entrée [bar] Injecteur « L » (orange) pour bouteilles 13" et 14"...
- Page 29 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dimensionnement du système Capacité d’échange de résine lors du dosage de sel pour le rendement standard Quantité de sel Capacité d’échange de résine correspondante grammes/litre de ré- grammes/litre de ré- °f.m /litre de résine °d.m...
- Page 30 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dimensionnement du système Quantité de sel Capacité d’échange de résine correspondante grammes/litre de ré- grammes/litre de ré- °f.m /litre de résine °d.m /litre de résine sine sine en équivalent Ca- 64,8 6,48 3,62...
- Page 31 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Installation Consignes de sécurité pour l’installation • Respecter tous les avertissements figurant dans ce manuel. • Seuls des personnels qualifiés et des professionnels sont autorisés à effectuer des travaux d’installation. Environnement d’installation 5.2.1...
- Page 32 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation 5.2.3 Systèmes mécaniques Interdiction Ne pas utiliser de lubrifiants à base de pétrole, par exemple des produits à base de vaseline, d’huiles ou d’hydrocarbures. N’utiliser que des lubrifiants entièrement à base de silicone.
- Page 33 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation 5.2.4 Installations en extérieur Lorsque l’adoucisseur d’eau est installé à l’extérieur, plusieurs aspects doivent être pris en considération : • Humidité — La vanne et le contrôleur Logix 742-762-764 sont homologués pour les emplacements NEMA 3.
- Page 34 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation • Longueur minimale totale de 3 m de la tuyauterie jusqu’au chauffe-eau pour empêcher le reflux de l’eau chaude dans le système ; • Installation systématique d’un clapet anti-retour en amont du chauffe-eau pour protéger l’adoucisseur d’eau contre tout reflux d’eau chaude ;...
- Page 35 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Schéma fonctionnel et exemple de configuration 5.4.1 Systèmes simplex Schéma fonctionnel Manomètre Arrivée principale Conduite d’utilisation Clapet anti-retour pour éviter Cartouche de filtre les coups de bélier et d’éventuels retours d’eau Régulateur de pression...
- Page 36 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation 5.4.2 Systèmes duplex à fonctionnement parallèle/alterné Information Pour la description des éléments ci-après, se reporter àSystèmes simplex [ Page 35]. → Schéma fonctionnel Système avec Système avec 1ère vanne 2ème vanne Exemple d’installation de système triplex à...
- Page 37 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Assemblage de la vanne sur la bouteille 1. Lubrifier les joints avec de la graisse au silicone homologuée. 2. Visser la vanne (1) sur la bouteille (2) en veillant à ne pas abîmer le filetage.
- Page 38 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation 5.6.1 Installation avec vanne montée sur le dessus La vanne et la bouteille ne doivent pas supporter une partie du poids des conduites. Il est donc impératif de fixer les conduites à une structure rigide (p. ex. châssis, plate-forme, mur, etc.) afin que leur poids n’exerce pas de contrainte sur la vanne et la bouteille.
- Page 39 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation • Dans tous les cas, toute défaillance résultant de mauvaises installations et/ou de raccordements de conduites défectueux peut annuler la garantie sur les produits Pentair. • De même, l’utilisation de lubrifiant* [ →...
- Page 40 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Raccordements (électriques) Raccordements du contrôleur : Entrée de signal de contact sec de démarrage à distance/ raccordement de mode verrouillage (764 uniquement) Sortie de chlorinateur (versions EU uniquement) Entrée de transformateur CA (basse tension)
- Page 41 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Systèmes multi-simplex interconnectés à verrouillage « L » (764L uniquement) : Pour chaque vanne du système, les raccordements suivants doivent être réalisés : le raccordement du contrôleur à une prise électrique, les raccordements du moteur et du capteur optique au contrôleur de la vanne et les raccordements du contrôleur entre chaque via un câble...
- Page 42 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation A : capteur optique B : moteur C : capteur de débit By-pass Un système de by-pass doit être installé sur tous les systèmes de traitement d’eau. Les by-pass isolent l’adoucisseur du circuit d’eau et permettent l’utilisation de l’eau non traitée. Les procédures d’intervention ou de maintenance de routine peuvent également nécessiter la mise en...
- Page 43 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Raccordement du tuyau de sortie à l’égout Information Les pratiques commerciales standard sont exposées ici. Les recommandations locales peuvent nécessiter des modifications par rapport aux suggestions indiquées ci-après. Consulter les autorités locales avant d’installer un système.
- Page 44 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Espace libre Sortie à l’égout 5.10 Raccordement de la conduite de trop-plein En cas de dysfonctionnement, le raccord de conduite de trop-plein du bac à sel dirigera le « trop- plein » vers l’égout au lieu de le répandre sur le sol. Ce raccord doit être placé sur le côté du bac à...
- Page 45 Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation Attention - matériel Risque d’inondation due à une absence d’évacuation au sol ! Une évacuation au sol est toujours recommandée pour éviter une inondation en cas de trop-plein. 5.11 Raccordement de la ligne de saumurage La ligne de saumurage en sortie du bac à...
- Page 46 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Programmation Affichage Sablier Affiché lorsque le moteur est en marche. L’arbre à cames doit être en rotation. Curseur Ces curseurs apparaissent à côté de chaque élément affiché. Jours de la semaine Jours affichés de la semaine. L’indicateur sous le jour apparaît lorsque ce jour a été...
- Page 47 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation « PM » Indique que l’heure affichée est entre 12h00 (midi) et 24h00 (minuit). L’indicateur « PM » n’est pas employé si l’horloge est en mode 24 heures (pas d’indicateur AM). « MIN » Indique que la valeur entrée/affichée est incrémentée en mi- nutes.
- Page 48 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Heure et jour Programmation de l’heure et de la date. Commandes Sert à défiler vers le bas ou à décrémenter parmi un groupe de - Flèche vers le bas choix. - Réglage Sert à...
- Page 49 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Programmation de base Information Les menus sont affichés dans un ordre incrémentiel défini. 6.3.1 Tableau de mode programmation de base Description du pa- Plage de va- Valeur par Unités de Remarques ramètre leurs défaut...
- Page 50 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Description du pa- Plage de va- Valeur par Unités de Remarques ramètre leurs défaut mesure Dureté (contrôleur 30 - 2000 Mg/l 762 uniquement) Équivalent CACO 50 / 104 Réf. MKT-IM-021 / C - 16.01.2023...
- Page 51 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 6.3.2 Programmation de base de contrôleur 742 - 762 6.3.2.1 Programmation du type de vanne Permet de régler le type de vanne au moyen des options. 1. Utiliser pour parcourir les choix de type de vanne.
- Page 52 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 1. Presser ð La flèche clignote. 2. Sélectionner le jour affiché avec 3. Presser pour valider la sélection et passer au paramètre suivant en utilisant 6.3.2.5 Heure de régénération Permet de régler l’heure de la régénération.
- Page 53 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 6.3.2.8 Régénération en mode « jour de la semaine » (contrôleur 742 uniquement) Information Ce paramètre est disponible uniquement si le nombre de jours entre les régénérations est réglé sur « 0 ». Permet de régler le jour de la régénération.
- Page 54 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 1. Presser ð La valeur de quantité clignote. 2. Régler la capacité affichée avec 3. Presser pour valider la sélection et passer au paramètre suivant en utilisant 6.3.2.11 Dureté (contrôleur 762 uniquement) Permet de régler la dureté...
- Page 55 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 6.3.3 Programmation de base de contrôleur 764 6.3.3.1 Programmation des types de vanne et de système Permet de régler le type de vanne au moyen des options. 1. Utiliser pour parcourir les choix de type de vanne.
- Page 56 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 6.3.3.2 Programmation de la taille du système Permet de régler votre système en mode filtre. 1. Utiliser pour parcourir les choix de volume de résine. ð Les trois points du volume de résine clignotent.
- Page 57 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 1. Presser ð L’heure de régénération clignote. 2. Régler l’heure affichée avec ð Réglage par défaut : 2:00 am. 3. Presser pour valider la sélection et passer au paramètre suivant en utilisant 6.3.3.6 Forçage calendaire...
- Page 58 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 1. Presser ð La valeur de quantité clignote. 2. Régler la capacité affichée avec 3. Presser pour valider la sélection et passer au paramètre suivant en utilisant 6.3.3.9 Dureté Permet de régler la dureté de l’eau à l’entrée sur le site d’installation.
- Page 59 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Programmation avancée (système d’adoucisseur 8 cycles) Information Informations Les menus sont affichés dans un ordre incrémentiel défini. Presser et maintenir enfoncés pendant 5 secondes pour accéder à la programmation avancée. Un symbole « P » s’affiche dans l’angle inférieur gauche de l’écran.
- Page 60 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Description du para- Plage de va- Valeur par Unités de Remarques mètre leurs défaut mesure Unités de me- 0 - 1 0 = unité US. sure 1 = Unité métrique. P10 Mode d’horloge 0 - 3 0 = horloge 12 heures, débit af-...
- Page 61 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Description du para- Plage de va- Valeur par Unités de Remarques mètre leurs défaut mesure P17 Moyenne initiale 0 - 70 Contrôleurs 762/764 unique- de la réserve fixe ment : Dépend de la valeur sélection- née pour P16.
- Page 62 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Description du para- Plage de va- Valeur par Unités de Remarques mètre leurs défaut mesure Pd Mode de régéné- 0 - 1 Contrôleurs 742/764 unique- ration déclenché ment : par un signal 0 = Régénération immédiate distant 1 = Régénération retardée...
- Page 63 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Vannes 255 Description Valeur par défaut [min] N° de cycle affiché Repressurisation (clapet de by-pass d’eau dure ouvert) Rinçage rapide détassage rinçage rapide Remplissage du bac à sel Peut être programmé uniquement dans la configuration en mode filtre à 3 cycles.
- Page 64 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation Code de Description Unité Plage diagnos- Valeur de réglage initial Litre Volume de ré- sine Jours depuis la dernière régénération 0 - 255 Débit instantané Dépend de la turbine utili- sée Eau utilisée ce jour depuis l’heure de 0 - 1310.70...
- Page 65 Manuel d'installation Autotrol 255 Logix 742-762-764 - Programmation 6.4.3 Réinitialisation du contrôleur Information La réinitialisation du contrôleur supprimera toutes les informations stockées dans sa mémoire, hormis l’heure et le jour. Il faudra reprogrammer complètement le contrôleur à partir du mode de mise en route initiale.
- Page 66 Manuel d'installation Autotrol 255 Logix 742-762-764 - Mise en service Mise en service Information Ce chapitre est disponible pour les sens de régénération standard. Contactez votre fournisseur si la régénération effective est d’un autre type que standard et si vous avez besoin d’une assistance.
- Page 67 Manuel d'installation Autotrol 255 Logix 742-762-764 - Mise en service ð Fermer l’arrivée d’eau et laisser le système au repos pendant environ 5 minutes. Cela permet à l’air restant éventuellement dans la bouteille de s’échapper. 5. Ajouter de l’eau dans le bac à sel (remplissage initial) (adoucisseur uniquement).
- Page 68 Manuel d'installation Autotrol 255 Logix 742-762-764 - Mise en service ð À partir de la position d’eau traitée (cycle C0), avancer la vanne dans la position de saumurage. Presser pendant 5 secondes. ð Le contrôleur commence une régénération manuelle et avance la vanne en position de cycle C1 (détassage).
- Page 69 Manuel d'installation Autotrol 255 Logix 742-762-764 - Mise en service Désinfection 7.2.1 Désinfection des adoucisseurs d’eau Les matériaux de construction de l’adoucisseur d’eau moderne limitent la croissance bactérienne et donc la contamination du réseau d’alimentation en eau. En outre, pendant l’utilisation normale, un adoucisseur peut être contaminé...
- Page 70 Manuel d'installation Autotrol 255 Logix 742-762-764 - Mise en service 7.2.3 Électro chlorination (si présente) Les vannes ou systèmes déjà équipés d’un dispositif ou système d’électrochloration seront désinfectés pendant la phase de saumurage. 70 / 104 Réf. MKT-IM-021 / C - 16.01.2023...
- Page 71 Manuel d'installation Autotrol 255 Logix 742-762-764 - Fonctionnement Fonctionnement Pendant une régénération : • Un « C# » est affiché pour indiquer le cycle en cours. • La durée de régénération totale restante est affichée sur l’écran. • Vous pouvez presser et maintenir enfoncé...
- Page 72 Manuel d'installation Autotrol 255 Logix 742-762-764 - Fonctionnement Double régénération immédiate 1. Presser et maintenir enfoncé pour démarrer immédiatement la deuxième régénération après celle en cours. ð Un symbole « x2 » allumé en continu s’affiche. Régénération manuelle retardée 1. Presser une fois pour programmer une régénération retardée.
- Page 73 Manuel d'installation Autotrol 255 Logix 742-762-764 - Fonctionnement quotidienne mémorisée, plus une réserve de 20 %. Si nécessaire, les deux bouteilles seront régénérées de manière séquentielle, en commençant par celle dont la capacité est la plus épuisée. Cette option permet au contrôleur de faire varier la réserve et, par conséquent, la décision de régénération, sur la base de la consommation d’eau quotidienne réelle du lieu...
- Page 74 Manuel d'installation Autotrol 255 Logix 742-762-764 - Fonctionnement Priorité Débit Eau adoucie continue Efficacité Élevée Moyenne Faible Tableau avec P16 = 3 74 / 104 Réf. MKT-IM-021 / C - 16.01.2023...
- Page 75 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance Maintenance Obligation Le nettoyage, la maintenance et les inspections doivent avoir lieu à des intervalles réguliers et être réalisés par du personnel qualifié uniquement, afin de garantir le bon fonctionnement du système complet.
- Page 76 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance ð Vérifier le remplissage du bac à sel et vérifier que la bille d’air-check fonctionne correctement. ð Vérifier le fonctionnement de la vanne de sécurité du saumurage, si elle est présente ***.
- Page 77 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance Élément 1 an 2 ans 3 ans 4 ans 5 ans Capteur op- Contrôler Contrôler Contrôler Contrôler Remplacer tique Dureté à l’en- Contrôler Contrôler Contrôler Contrôler Contrôler trée Dureté rési- Vérifier/régler Vérifier/régler Vérifier/régler...
- Page 78 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance Recommandations 9.3.1 Utilisation de pièces de rechange d’origine Attention - matériel Risque de dommages découlant de l’utilisation de pièces de rechange non d’origine ! Pour garantir le bon fonctionnement et la sécurité de l’appareil, n’utiliser que des pièces de rechange d’origine et des accessoires recommandés par le fabricant.
- Page 79 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance Nettoyage et maintenance 9.4.1 Premières étapes Avant toute procédure de nettoyage ou de maintenance, exécuter la procédure suivante : Obligation Ces actions doivent être effectuées avant toute procédure de nettoyage ou de maintenance ! 1.
- Page 80 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance 80 / 104 Réf. MKT-IM-021 / C - 16.01.2023...
- Page 81 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance 9.4.4 Nettoyage du filtre d’injecteur 1. À l’aide d’une clé Torx, dévisser et retirer le capuchon du filtre de l’injecteur (4). 2. Déclipser le panier en plastique blanc (5) et le nettoyer avec une brosse douce.
- Page 82 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance 9.4.6 Nettoyage du clapet d’air-check 1. Dévisser la conduite de saumure (5). 2. À l’aide d’un tournevis Phillips, desserrer la vis du cache de l’air-check (2) (2x). Laisser les 2 vis (2) sur le cache (4).
- Page 83 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance 9.4.7 Dépose de la vanne de la bouteille Astuce Type et source du danger Selon la maintenance requise, il peut être utile de déposer la vanne de la bouteille afin de faciliter l’accès 1.
- Page 84 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance 9.4.8 Remplacement du moteur et de l’arbre à cames 1. Retirer l’axe de verrouillage blanc (2) du moteur (3). 2. Tourner le moteur (3) dans le sens antihoraire et le faire glisser hors de son emplacement.
- Page 85 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance 9.4.9 Remplacement du capteur optique et du contrôleur Information Remarque Pour retirer le capteur optique, il faut d’abord déposer l’arbre à cames. Voir Remplacement du moteur et de l’arbre à cames [ →...
- Page 86 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance 9.4.10 Remplacement de la plaque supérieure, des ressorts des clapets et des clapets AVERTISSEMENT Faire attention aux arêtes vives. L’utilisation de gants de protection est hautement recommandée pour retirer le ressort (4). 1. Au moyen d’un tournevis plat, libérer les ressorts des clapets (2) un par un, puis retirer le ressort (3).
- Page 87 Manuel d'installation Autotrol 255 Logix 742-762-764 - Maintenance Réf. MKT-IM-021 / C - 16.01.2023 87 / 104...
- Page 88 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dépannage Dépannage 10.1 Contrôleur Logix Code d’erreur Cause Solution ERR 1 L’alimentation du contrôleur a été Réinitialiser le contrôleur. raccordée et le contrôleur n’est pas Voir Réinitialisation du contrôleur certain du statut de fonctionnement.
- Page 89 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dépannage Code d’erreur Cause Solution ERR3 Le contrôleur a perdu la position de Attendre 2 minutes : le contrôleur re- l’arbre à cames. L’arbre à cames doit tourne à la position initiale. tourner pour trouver la position ini- Une icône de sablier clignote pour in-...
- Page 90 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dépannage Code d’erreur Cause Solution ERR4 Le contrôleur sur la bouteille 2 ne Attendre deux minutes que le contrô- connaît pas la position de l’arbre à leur retourne à la position initiale. Le cames.
- Page 91 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dépannage Problème Cause Solution Débordement du Débit de remplissage du bac à sel non Déposer le contrôleur du débit de bac à sel. régulé. remplissage pour nettoyer la bille et son siège. Fuite d’air dans la ligne de saumurage Vérifier l’absence de fuite au niveau...
- Page 92 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dépannage Problème Cause Solution Absence de régé- Transformateur CA ou moteur non Brancher sur l’alimentation. nération automa- connecté. tique par le Moteur défectueux. Remplacer le moteur. contrôleur. Heure de régéné- Contrôleur réglé de manière incor- Corriger le réglage de l’heure selon...
- Page 93 Manuel d'installation Autotrol 255 Logix 742-762-764 - Dépannage Problème Cause Solution Aucun affichage By-pass en position de « by-pass ». Mettre le by-pass en position « non- de débit d’eau by-pass ». pendant l’écoule- Sonde de compteur débranchée ou Introduire complètement la sonde ment d’eau sur le mal raccordée au boîtier du comp-...
- Page 94 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange Pièces de rechange 11.1 Liste des pièces de rechange de la vanne 94 / 104 Réf. MKT-IM-021 / C - 16.01.2023...
- Page 95 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange Article Référence Description Quantité d’assem- blage 1244650 Ensemble de vanne 255, sans régulation du débit 1033784 Adaptateur de bouteille 255 nouveau design 1010154 Joint torique EP 1232370 Joint torique EP 1235340 Plaque supérieure, vanne 255, contrôleur série 700/860...
- Page 96 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange Article Référence Description Quantité d’assem- blage 1000208 Ensemble de contrôleur du débit de sortie à l’égout avec joint torique n° 6 1000209 Ensemble de contrôleur du débit de sortie à l’égout avec joint torique n° 7 (1,2 gpm ;...
- Page 97 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange 11.2 Contrôleurs 742/762/764 Article Référence Description Quantité d’assem- blage 1242159 Contrôleur Logix 742 – pictogrammes Adoucissement diode de contrôle de sel visible 1242151 Contrôleur Logix 742 – Pictogrammes adoucissement, diode de contrôle de sel non visible 1265830 Contrôleur Logix 762 –...
- Page 98 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange 11.3 Adaptateur de compteur Article Référence Description Unité de vente 1032350 Kit d’adaptateur de compteur 1040524 Kit d’installation de compteur/raccord de conduite 11.4 Raccord de conduite (manifold) Article Référence Description Quantité...
- Page 99 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange Article Référence Description Quantité d’assem- blage 1036988 Raccord de sortie à l’égout 1/2" pour manifold 1234255 Raccord de conduite plastique mâle 1" BSP 1234256 Raccord de conduite plastique mâle 3/4" BSP * Non illustré...
- Page 100 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange Article Référence Description Unité de vente 1030578 Adaptateur de plomberie pour tube CPVC 3/4" 1030579 Adaptateur de plomberie pour tube CPVC 1" 1000982 Adaptateur de plomberie pour filetage mâle plastique 3/4"...
- Page 101 Manuel d'installation Autotrol 255 Logix 742-762-764 - Pièces de rechange 11.7 Kits d’installation de vanne Article Référence Description Quantité d’assem- blage 3029815 Kit d’installation 255. Se compose de E01240 ; 1009116 ; 3028263 ; 3020267 ; CC- D1203 ; MS-RI3460 ; AV090 E01240 Coude d’air-check (CA40) 1/4" FNPT- 3/8" T 1009116 Filtre supérieur...
- Page 102 Cette démarche contribuera à réduire l’impact sur l’environnement, la santé et la sécurité, et aussi à promouvoir le recyclage. Pentair ne collecte pas les produits usagés pour le recyclage. Contactez votre centre de recyclage local pour plus d’informations.
- Page 103 Manuel d'installation Autotrol 255 Logix 742-762-764 Notes Réf. MKT-IM-021 / C - 16.01.2023 103 / 104...
- Page 104 WWW.PENTAIR.EU Toutes les marques commerciales et tous les logos Pentair sont la propriété de Pentair. Les marques déposées, marques commerciales et logos de tiers sont la propriété de leurs détenteurs respectifs. © 2023 Pentair. Tous droits réservés.
