5.4

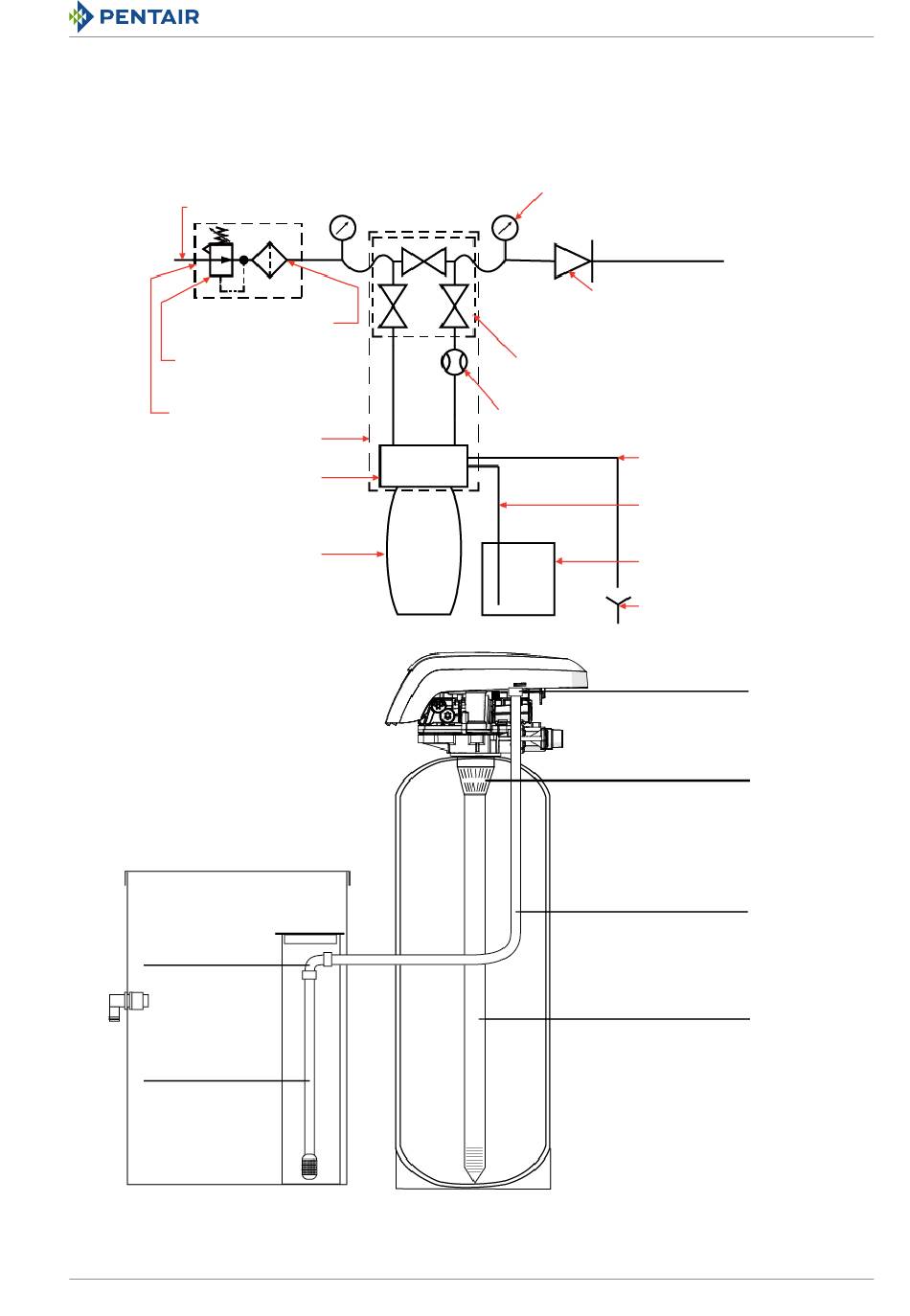

Schéma fonctionnel et exemple de configuration
5.4.1
Systèmes simplex
Schéma fonctionnel
Arrivée principale
Cartouche de filtre
Régulateur de pression
Options proposées
Intégrable à la vanne
Bouteille de résine
Exemple de configuration
E01140
3028267
Réf. MKT-IM-021 / C - 16.01.2023
Vanne
Manuel d'installation Autotrol 255 Logix 742-762-764 - Installation
Manomètre
Conduite d'utilisation
Clapet anti-retour pour éviter
les coups de bélier et
d'éventuels retours d'eau
By-pass
chaude
Compteur
Raccordement à
l'égout
Ligne de saumurage
Bac à sel
Sortie à l'égout
E01240
1009116
E01480
3028263
35 / 104
