SOLUTIONS RÈGLES DE MONTAGE

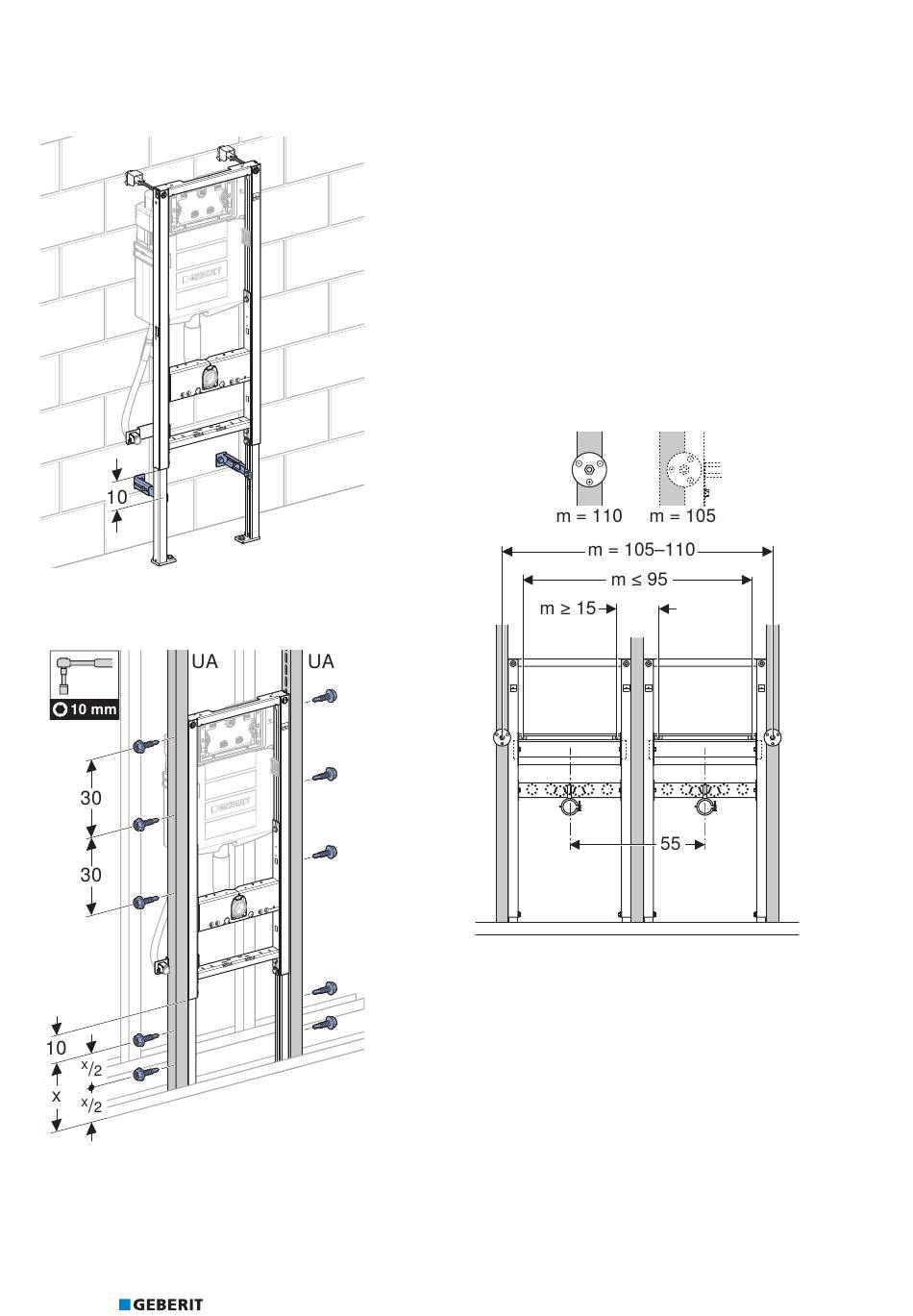

Illustration 47: Montage du bâti-support Geberit Duofix avec kit de montage
pour fixation à la paroi arrière, (largeur 42,5 cm), avec hauteur
de chape de 20–40 cm devant une paroi massive, adapté aux
personnes à mobilité réduite
Illustration 48: Montage du bâti-support Geberit Duofix (largeur 42,5 cm),
avec hauteur de chape de 20–40 cm dans une paroi à mon-
tants métalliques (système alternatif), adapté aux personnes à
mobilité réduite
36
2.4.6 Fixation du lavabo en dehors de la
zone du bâti-support
Les lavabos et les meubles de salles de bains présentent des
cotes de fixation différentes. Les modèles courants peuvent être
fixés au bâti-support Geberit Duofix pour lavabo avec entraxe de
fixation de 5–40 cm.
Si les points de fixation se situent en dehors de cette plage, il
convient de fixer la plaque de base Geberit ronde, trois trous,
avec manchon fileté M10 (n° de réf. 362.837.26.1) et une tige fi-
letée M10 sur le cadre du bâti-support, les montants pour hau-
teur du local, les montants pour hauteur partielle ou la plaque de
montage Geberit Duofix universelle (n° de réf. 111.858.00.1).
La fixation de la plaque de base sur le bâti-support ou le mon-
tant pour hauteur du local s'effectue à l'aide de trois vis autofo-
reuses (n° de réf. 111.892.00.1).
Illustration 49: Lavabo double avec distance entre les axes de 55 cm, avec
3 montants pour hauteur du local ou un montant pour hauteur
partielle
