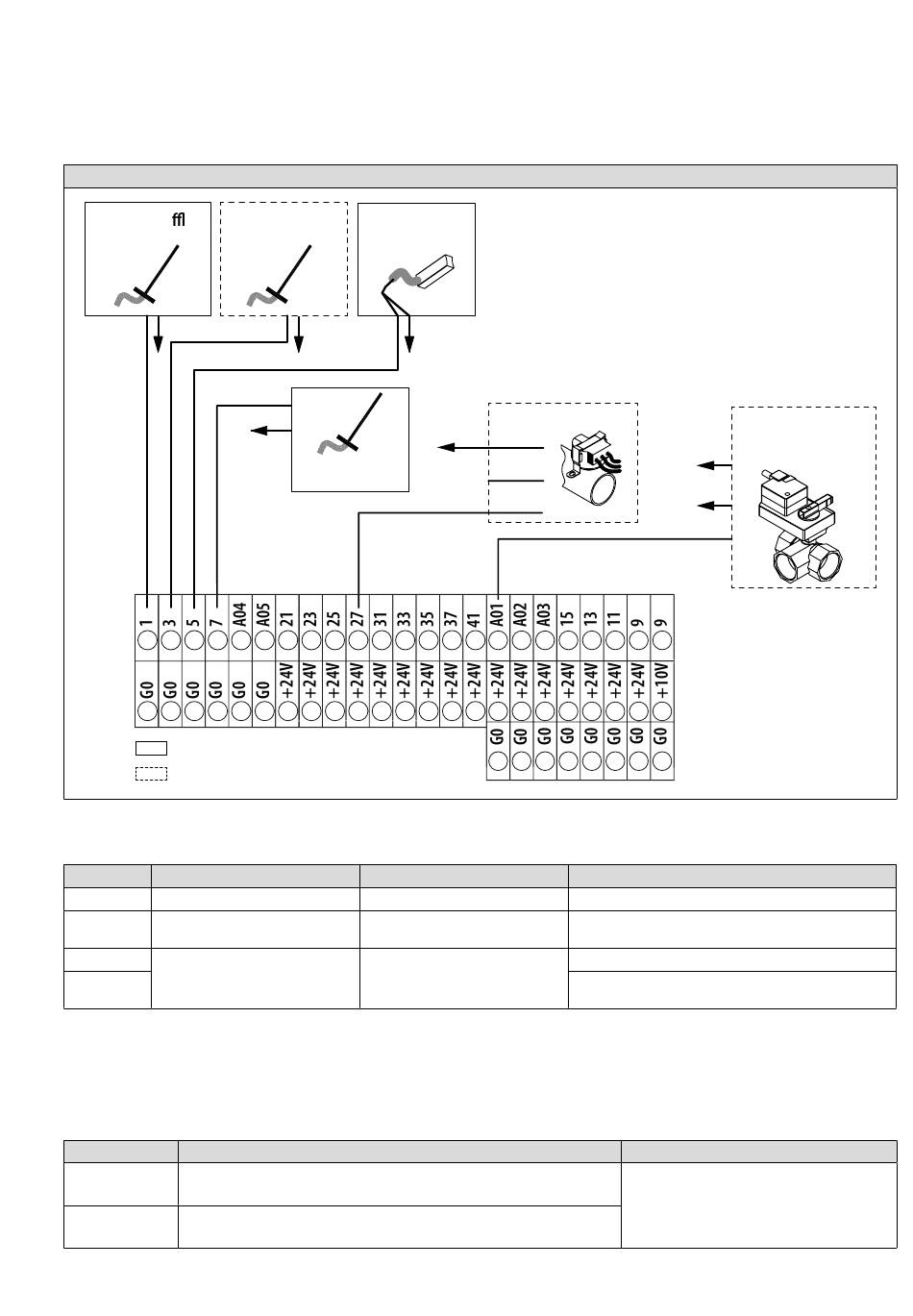

6.7 Raccordement des accessoires en régulation de température avec batterie
interne
Pour une régulation en fonction d'une température ambiante, une sonde de température d'ambiance TG-
R5/PT1000 (accessoire) doit être rajoutée sur les bornes 3 et G0. Les sondes de soufflage et d'air neuf
doivent rester branchées dans tous les cas.
Sonde de sou age
Sonde d'ambiance
G0
1
: Fourni et câblé d'usine
: À raccorder
Suivant les configurations, les éléments doivent être raccordés comme suit :
Modèle
Sonde antigel
EC
raccordée d'usine
raccordée d'usine
EF
si unique batterie
ER
raccordée d'usine
ECF
Raccordement d'une batterie externe pilotée par signal de commande 0-10V du régulateur CORRIGO
Voir bornier pour branchement d'une batterie externe sur le schéma accessoires § "6.6 Schémas de rac-
cordement des éléments (exemples)", page 32
Version
Ajout batterie externe chaude ou réversible (0-10V)
Signal de commande AO1 (Chaud / Froid suivant Change Over).
EI
Raccordement en direct.
Signal de commande AO1 (Chaud / Froid suivant Change Over).
EC
Raccordement en parallèle.
UTBS EC / EIF / ER et ECF
Sonde antigel
TG-R5/PT1000
G0
3
5
7
G0
Sonde d'air neuf
Change over THCO
à raccorder par l'installateur
G0
THCO - Change Over
+24VDC
Marron
Noir
Non utilisé
Rouge
27
non
non
34/64
NT00000812-UTBS-ECOWATT-PRO-REG-FR-230321
Vanne batterie
Non utilisé
5
Réversible
(Chaud /Froid) Y1
G0
1
2
+24VDC
3
A01
Vanne de batterie commandée par
A01
A03
A01
A01 pour la batterie chaude
A03 pour la batterie froide
Ajout batterie externe froide (0-10v)
Signal de commande AO3 (froid).
Raccordement en direct.
