SEA COMPACT 400 Instructions De Montage

Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

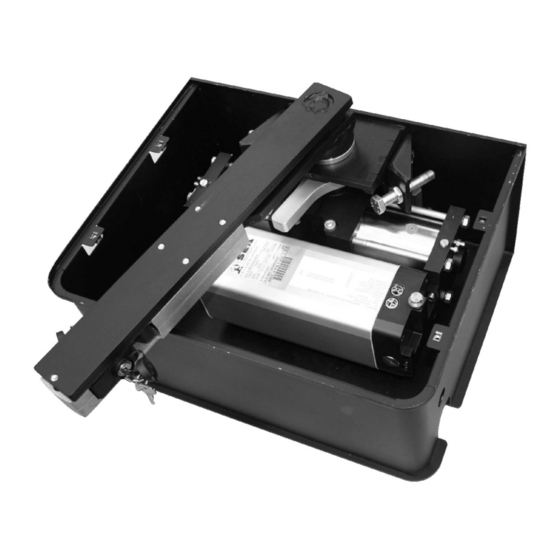

Le Compact 400/800 se compose d'une centrale hydraulique et
d'un vérin hydraulique, contenus dans une caisse portante
traitée en cataphorèse.
La centrale hydraulique se compose d'un moteur électrique, d'une
pompe et d'un distributeur qui se trouvent dans un carter
servant de réservoir à huile.
De plus le moteur comprend la fonction spéciale du
ralentissement hydraulique réglable dans les deux phases
d'arrêt du vantail (disponible sur version avec ralentissement)
L'opérateur tournant se compose d'un double piston relié à
une crémaillère qui s'engrène avec le pignon de l'arbre
d'entraînement du vantail.
Pour des portails à vantaux de moins de 2 mètres, utiliser des
opérateurs avec blocage hydraulique qui garantissent une
fermeture parfaite des vantaux. Pour des vantaux plus
long il est conseillé d'utiliser les opérateurs sans blocage
hydraulique avec une serrure électrique qui assure une
fermeture parafite des vantaux.
Pour les angles de rotation qui ne sont pas compris entre
90°-100° et entre 130°-140°, le ralentissemen se fera
seulement en fermeture ou en ouverture.
En cas de coupure de courant, une clef personnalisée permet le
déverrouillage de l'automatisme en garantissant
le fonctionnement manuel du portail.

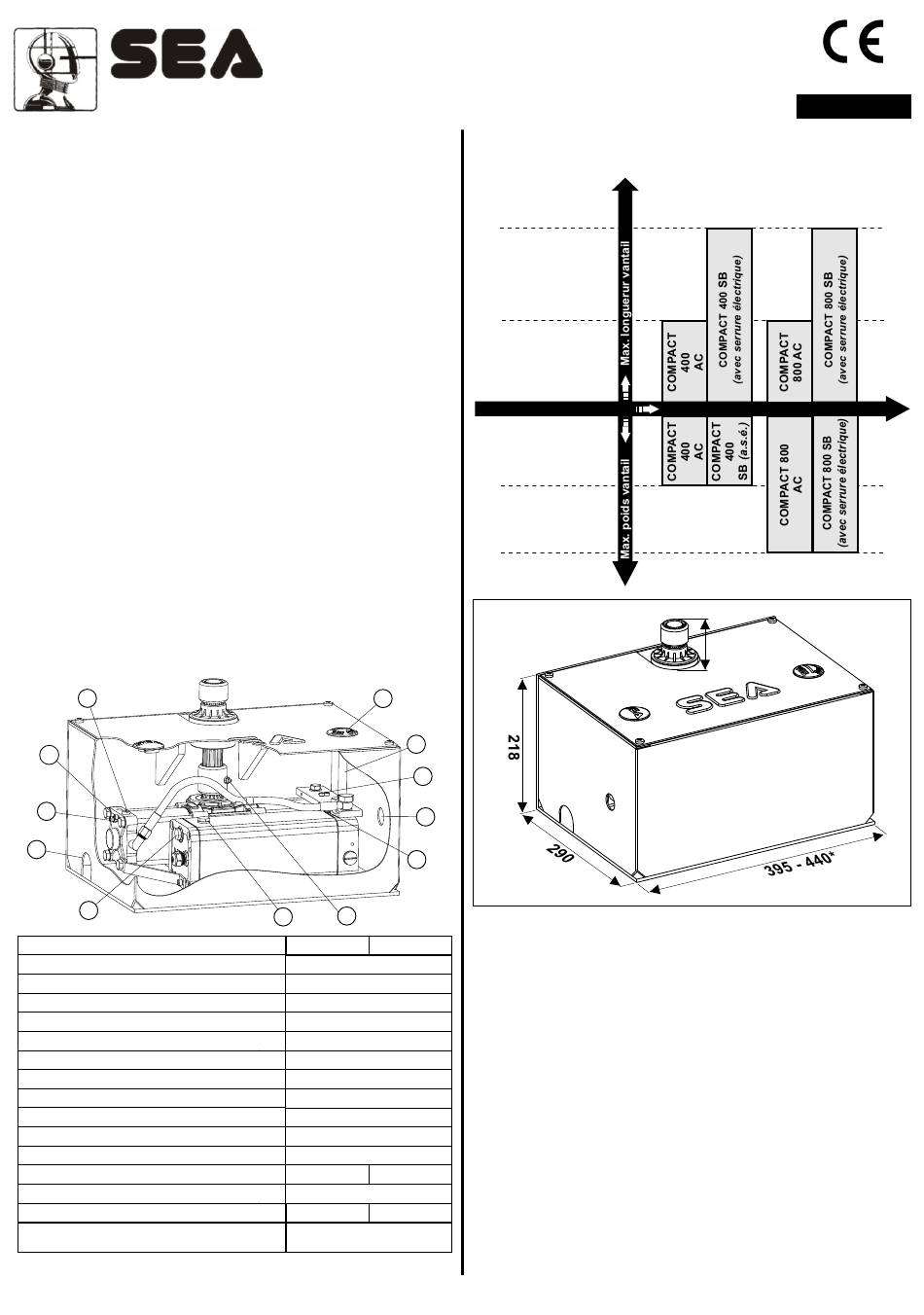

NOMENCLATURE PIECES PRINCIPALES
1 Couvercle déverrouillage
2 Rallonge du déverrouillage
3 Vis réglage frein
Trou sortie câbles électriques
4
5 Réglage by-pass
3 3
10 10
9 9
8 8
7 7
DONNEES TECHNIQUES
Alimentation
Puissance
Courant absorbé
Vitesse de rotation moteur
Cycle/heure (à la température de 20°C)
Pression max. d'exercice pompe 0.50 L
Pression max. d'exercice pompe 0.75 L
Température de fonctionnement
Intervento di Termoprotezione
Max. Couple
Condensateur de décollage
Poids
Degré protection
Poids maxi. portail
Réglage du freinage
* En cas d' opérateur avec ralentissement hydraulique
cod. 67410085
COMPACT 400
®
COMPACT 800
INSTRUCTION DE MONTAGE ET DE BRANCHEMENT
6 Bouchon remplissage d'huile
7 Jauge de niveau d'huile
8 Vis de déchargement d'eau
9 Vis de purge
10 Vis d'arrêt réglage frein
11 Graisseur
1 1
2 2
3 3
4 4
5 5
Fig. 1
11 11
6 6
Compact 400 Compact 800
230 V (±5%) 50/60 Hz
220 W
1,1 A
1400 rpm
45
50 bar
40 bar
-20°C +55°C
130°C
56 da Nm
12,5uF
13 Kg 13,8 Kg
IP55
400 Kg 800 Kg
Sur L'armoire electronique ou sur
l'opérateur*
REV 04 - 09/2008
(avec et sans ralentissement)
(avec et sans ralentissement)
GRAPHIQUE D'UTILISATION OPÉRATEURS
COMPACT 400 ET COMPACT 800
4 mètres
2 mètres
400 Kg
800 Kg
DIMENSION (mm)
Fig. 2
1. PRÉDISPOSITION DU PORTAIL
Il faut exécuter quelques contrôles sur le portail pour s'assurer
que l'application de l'automatisme COMPACT soit possible.
S'assurer que:
A. lLes éléments du portail (fixes et mobiles) ont une structure
résistante et le moins déformable possible;
B. Le poids de chaque vantail ne dépasse pas 400 Kg
(Compact 400) et 800 Kg (Compact 800);
C. Les charnières et la structure de l'ensemble fonctionnent
régulièrement pendant tout le mouvement sans rencontrer de
frottements ou d'irrégularités;
D. Pour l'installation de l'opérateur il suffit d'utiliser
la charnière supérieure; enlever les charnières
superflues (inférieure et celle du milieu si elle existe);
E. S'il n'y a pas de fins de course dans l'opérateur, il faut
installer des arrêts mécaniques de fin de course au sol en
fermeture et en ouverture (Fig.3).
FRANÇAIS
Opérateurs hydrauliques interrés
50
* version 180°
7/36
