Autotrafo FK 4000-R
Autotransformer FK 4000-R
Autotransformateur FK 4000-R
42,0410,0686
002-04042012
Einbauanleitung
MIG/MAG Systemerweiterung
Installation instructions
MIG/MAG system extension
Instructions d'installation
Extension système MIG/MAG
Publicité
Manuels Connexes pour Fronius FK 4000-R
Sommaire des Matières pour Fronius FK 4000-R
- Page 1 / Battery Charging Systems / Welding Technology / Solar Electronics Einbauanleitung Autotrafo FK 4000-R MIG/MAG Systemerweiterung Installation instructions Autotransformer FK 4000-R MIG/MAG system extension Instructions d’installation Autotransformateur FK 4000-R Extension système MIG/MAG 42,0410,0686 002-04042012...
- Page 3 Einbauanleitung Autotrafo FK 4000-R Allgemeines Warnung! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach- und Personenschäden verursachen. Nachfolgend beschriebene Tätigkeiten dürfen nur von geschultem Fachpersonal durchgeführt werden! Beachten Sie die Sicherheitsvorschriften in der Bedienungsanleitung der Stromquelle. Warnung! Ein Elektroschock kann tödlich sein. Vor Öffnen des Gerätes: Netzschalter der Stromquelle in Stellung „O“...
- Page 4 Versorgungsleitung Kreiselpumpe 3- M2/Pin2 (braune Litze) am Autotrafo auf Steckverteiler der Flachsteckzun- ge 400V aufstecken 10. Autotrafoabdeckung (3) mittels Kunststoffnieten (4) montieren 11. Seitenteil am Kühlgerät wieder montieren Abb.2 Autotrafo FK 4000-R montiert Abb.3 Auszug aus Gesamtschaltplan TS 4000/5000, TPS 4000/5000...

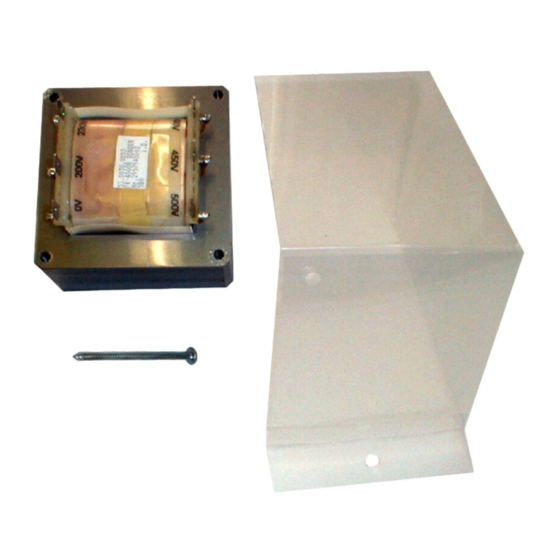

- Page 5 Upon opening up the machine discharge any live components, if available (e.g. electrolytic capacitors). Adapter kit comprising Fig.1 Autotransformer adapter kit 1 off Autotransformer FK 4000-R 33.0030.0054 4 off Self-tapping pan head screws 42.0401.0817 1 off Autotransformer cover 42.0409.2632...
- Page 6 400V blade connector lug. 10. Secure the autotransformer (3) cover with plastic rivets (4). 11. Refit the side panel on the cooling unit. Fig.2 FK 4000-R autotransformer fitted Fig.3 Excerpt from TS 4000/5000, TPS 4000/5000 overall circuit diagram...
- Page 7 Après ouverture de l´appareil, décharger le cas échéant les composants à charges électriques (p.ex. les condensateurs). Le set d´installation se compose de Fig.1 Set d’installation: transformateur auto 1 unité transformateur auto FK 4000-R 33.0030.0054 4 unités vis à tôle à tête bombée 42.0401.0817 1 unité capot du transformateur auto 42.0409.2632 3 unités...
- Page 8 10. Monter le capot de recouvrement du transformateur auto (3) au moyen des rivets en plastique (4) 11. Remettre en place l’élément latéral sur l’appareil de refroidissement Fig.2 Transformateur auto FK 4000-R monté Fig.3 Extrait du schéma de connexion global TS 4000/5000, TPS 4000/5000...
- Page 9 FRONIUS INTERNATIONAL GMBH Froniusplatz 1, A-4600 Wels, Austria Tel: +43 (0)7242 241-0, Fax: +43 (0)7242 241-3940 E-Mail: sales@fronius.com www.fronius.com www.fronius.com/addresses Under http://www.fronius.com/addresses you will find all addresses of our Sales & service partners and Locations. ud_fr_st_so_00082 012011...
