Montageanleitung für das Modell PARAT Best.-Nr. 2095
Beschreibung des Originals
Der Hafenschlepper PARAT wurde im Jahr 1983 bei der Detlef Hegemann Rolandwerft GmbH gebaut
und im gleichen Jahr an die Lütgens & Reimers Reederei, Hamburg, ausgeliefert. Das Schiff ist mit 2
Voith-Schneider-Propellern ausgerüstet, wird von 2 x 6-Zyl. E 4T, K.H.Deutz-Diesel-Motoren mit je
2460 PS angetrieben und hat eine Zugkraft von 32,2 t.
Außerdem besitzt der Schlepper eine umfangreiche Feuerlöschanlage für den Einsatz im
Unterelbraum.

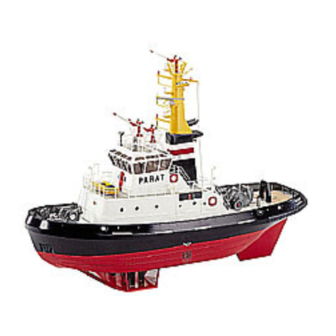

Beschreibung des Modells
Das Modell PARAT ist mit Unterstützung der D.Hegemann Rolandwerft entwickelt worden. Wie beim
Vorbild, wird das Modell von 2 Voith-Schneider-Propellern angetrieben. Es besteht die Möglichkeit, an
Stelle der Voith-Schneider-Antriebe 2 Schottelantriebe nach eigenem Ermessen einzubauen. Dank
den Voith-Schneider-Antriebe ist der Schlepper sehr wendig und kann in alle Richtungen
manövrieren.
Mit
Einbau
Dieselmotoren, Nebelhorn, Hupe und Windengeräusch realistisch wiedergegeben werden. Weitere
Sonderfunktionen wie Drehen der Löschmonitore und Herausfahren des oberen Löschmonitors bis
auf eine Höhe von 30cm sind möglich.
Das Modell ist nicht als Einsteigermodell ausgelegt. Der Zusammenbau erfordert modelltechnische
Erfahrung und handwerkliches Geschick.
Technische Daten
Länge ca.
Breite ca.
Tiefgang ca.
Gesamthöhe ca.
Gesamtgewicht mit RC ca.
Leergewicht ohne Akku ca.
Maßstab ca.
Wichtige Sicherheitshinweise
Sie haben einen Bausatz erworben, aus dem – zusammen mit entsprechendem geeigneten Zubehör
– ein funktionsfähiges RC-Modell fertiggestellt werden kann. Die Einhaltung der Montage- und
Betriebsanleitung im Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die
Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von
GRAUPNER nicht überwacht werden. Daher übernimmt GRAUPNER keinerlei Haftung für Verluste,
Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw. in
irgendeiner Weise mit dem vorgenannten zusammenhängend ergeben. Soweit vom Gesetzgeber
nicht zwingend vorgeschrieben, ist die Verpflichtung der Firma GRAUPNER zur Leistung von
Schadensersatz, aus welchem Grund auch immer ausgeschlossen (inkl. Personenschäden, Tod,
Beschädigung von Gebäuden sowie auch Schäden durch Umsatz- oder Geschäftsverlust, durch
Geschäftsunterbrechung oder andere indirekte oder direkte Folgeschäden). Die von dem Einsatz des
Modells herrühren.
Die Gesamthaftung ist unter allen Umständen und in jedem Fall beschränkt auf den Betrag, den Sie
tatsächlich für dieses Modell gezahlt haben.
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des
Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen-
und Sachschäden.
Prüfen Sie vor dem ersten Einsatz des Modells, ob Ihre Privat-Haftpflichtversicherung den Betrieb von
Modellschiffen dieser Art mit einschließt. Schließen Sie gegebenenfalls eine spezielle RC-Modell-
Haftplichtversicherung ab.
Geben Sie bei einem Weiterverkauf des Modells diese Sicherheitshinweise an den Käufer weiter.
Garantiebedingungen
Die Garantie besteht aus der kostenlosen Reparatur bzw. dem Umtausch von solchen Teilen, die
während der Garantiezeit von 24 Monaten, ab dem Datum des Kaufes nachgewiesene Fabrikations-
eines
„Schlepper"-Soundmoduls
885 mm
285 mm
75 mm
670 mm
10 kg
4,5 kg
1 : 33
können
Betriebsgeräusche
wie
