Mise en service condensée
"
Attention !
Les informations constituent une sorte de fil conducteur permettant une mise en service aisée de
l'appareil ; elles comprennent les réglages indispensables, mais non les fonctions spéciales (par ex.
tableaux, corrections etc).
Réglage d'une mesure
Exemple : volume corrigé de gaz, capteurs : (Prowirl 77, Cerabar T, TR10)
1. Raccorder l'appareil à une source de tension (borne L/L+, 220 V)
Appuyer sur une touche quelconque ➠ Menu ➠ Setup
2.
3. Réglages de base
Date-Heure (réglage de la date et de l'heure) ➠
Unité système (sélectionner métrique ou US) ➠
Entrée ➠ Entrées débit (débit 1)
4.
Capteurs de débit : Volume de service
Type de signal : PFM
Borne : sélectionner A10 et raccorder le Prowirl à la borne A10(-) / 82(+) (car signal passif)
Régler le facteur K (selon plaque signalétique Prowirl) ➠
5. Entrée pression (pression 1)
Type de signal : par ex. 4 à 20 mA
Borne : sélectionner A110 et relier le transmetteur de pression à la borne A110(-)/83(+)
Type : sélectionner (mesure de pression) absolue ou relative
Régler le début et la fin d'échelle du transmetteur de pression ➠
6. Entrées température (temp 1.1.)
Type de signal : par ex. PT100
Type de capteur : 3 ou 4 fils
Sélectionner la borne de raccordement E1/6 et raccorder Pt100 ➠

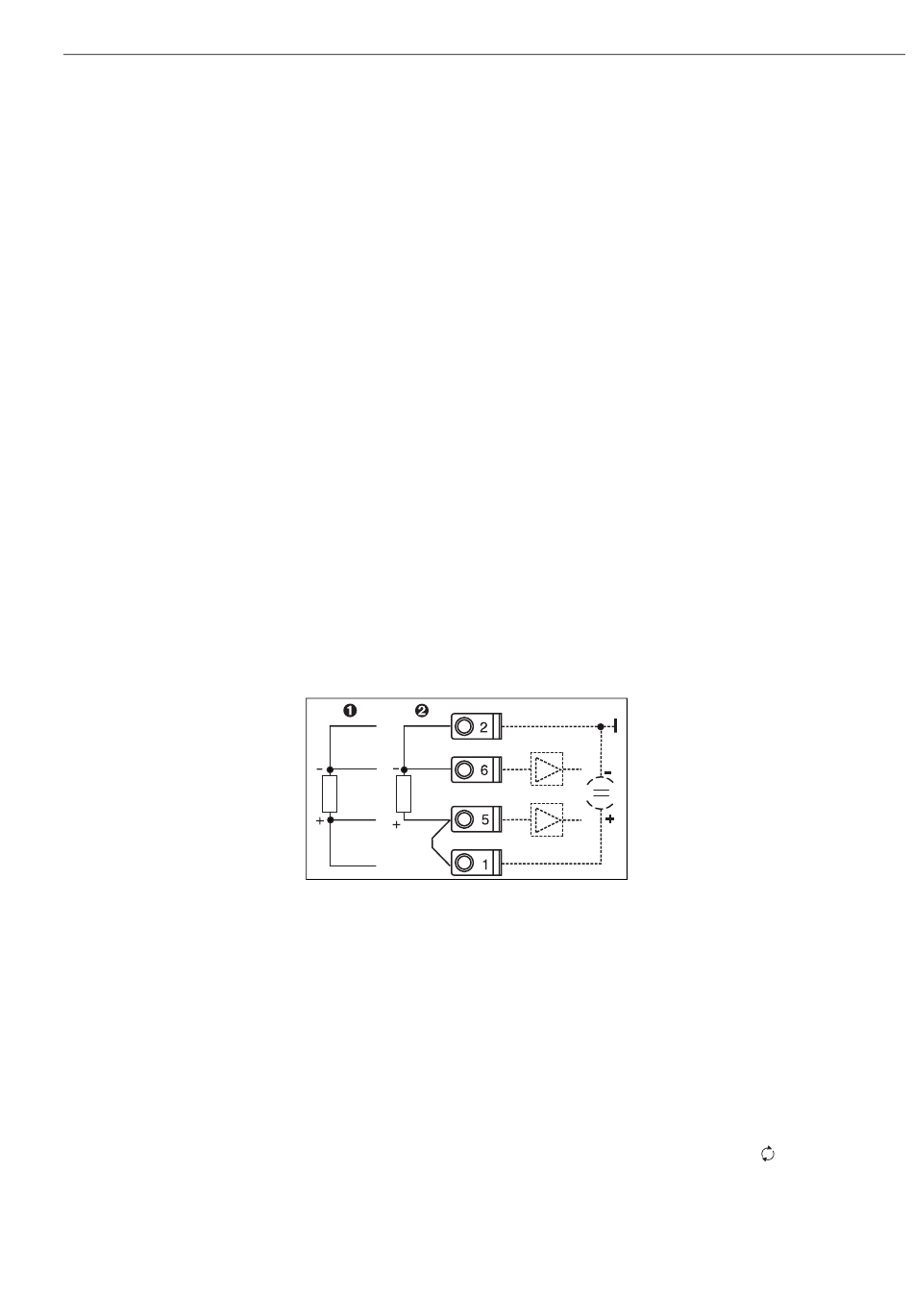

Fig. 1: Raccordement sonde de température, p. ex. à
l'entrée 1 (Slot E I)
7. Applications (application 1)
Produits: Gaz
Produit : par ex. air
Affecter le capteur de débit, de pression et de température pour la mesure de gaz.
Valeurs de référence : régler seulement si les conditions normales diffèrent de 0°C/1,013 bar.
Quitter le Setup en activant à plusieurs reprises la touche ➠
Affichage
Après activation d'une touche quelconque il est possible de sélectionner un groupe avec des valeurs
d'affichage (>A... Groupe...) ou d'afficher alternativement tous les groupes (
l'apparition d'un défaut, l'affichage change de couleur (bleu/rouge). Des instructions détaillées pour
la suppression des défauts figure dans le manuel de mise en service.
Z
Z
Z
Z
Z Z
➠
Pos. 1 : entrée 4 fils
Pos. 2 : entrée 3 fils
Z
et en validant les modifications.
Affichage). Lors de
.
