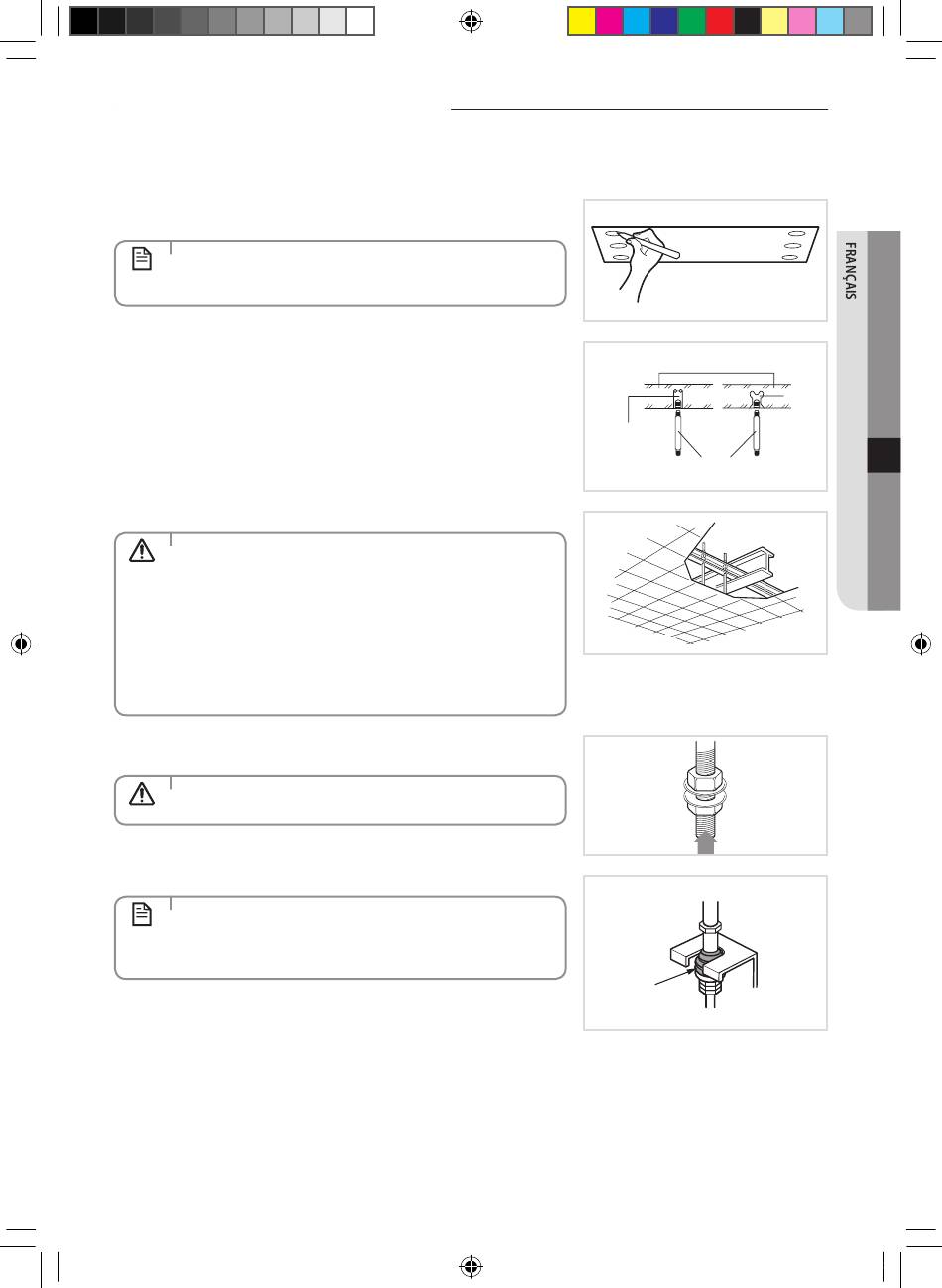

Installation du module intérieur
Il est conseillé d'installer le joint en Y avant d'installer le module intérieur.
1. Placez la feuille de gabarit sur le plafond à l'endroit où vous souhaitez
installer le module intérieur.
•
Ce gabarit étant en papier, il peut légèrement rétrécir ou se
détendre avec la température ou l'humidité. Pour cette raison,
REMARQUE
vérifiez les mesures entre les repères avant de percer les trous.
2. Insérez des ancrages à boulon et utilisez les supports de plafond existants ou
construisez un support approprié comme illustré.
3. Installez les boulons de suspension en fonction du type de plafond.
•
Assurez-vous que le plafond est suffisamment résistant pour
supporter le poids du module intérieur.
ATTENTION
Avant d'accrocher le module, testez la résistance de chacun des
boulons de suspension.
•
Si la longueur des boulons de suspension est supérieure à 1,5 m,
il est nécessaire de prendre des mesures contre les vibrations.
•
Si cela n'est pas possible, pratiquez une ouverture dans le faux
plafond afin de pouvoir exécuter les manipulations requises sur
le module intérieur via cette ouverture.
4. Vissez huit écrous sur les boulons de suspension en prévoyant de l'espace
pour pouvoir accrocher le module intérieur.
•
Vous devez utiliser plus de quatre boulons de suspension lors de
l'installation du module intérieur.
ATTENTION
5. Accrochez le module intérieur aux boulons de suspension entre deux écrous.
•
La tuyauterie doit être posée et reliée à l'intérieur du plafond
lors de la suspension du module. Si le plafond est déjà construit,
REMARQUE
posez la tuyauterie en position pour le raccordement au module
avant de placer le module à l'intérieur du plafond.
6. Vissez les écrous pour suspendre le module.
NASA_Big Duct_AM@@@FNHDEH@_IM_03864A-05_FR.indd 9
Béton
Orifice dans
l'ancrage Orifice
dans l'obturateur
Boulon de suspension (ø9,52 ou M10)
Support de plafond
Caoutchouc
2016-04-01 오후 5:49:07
Insérer
9
