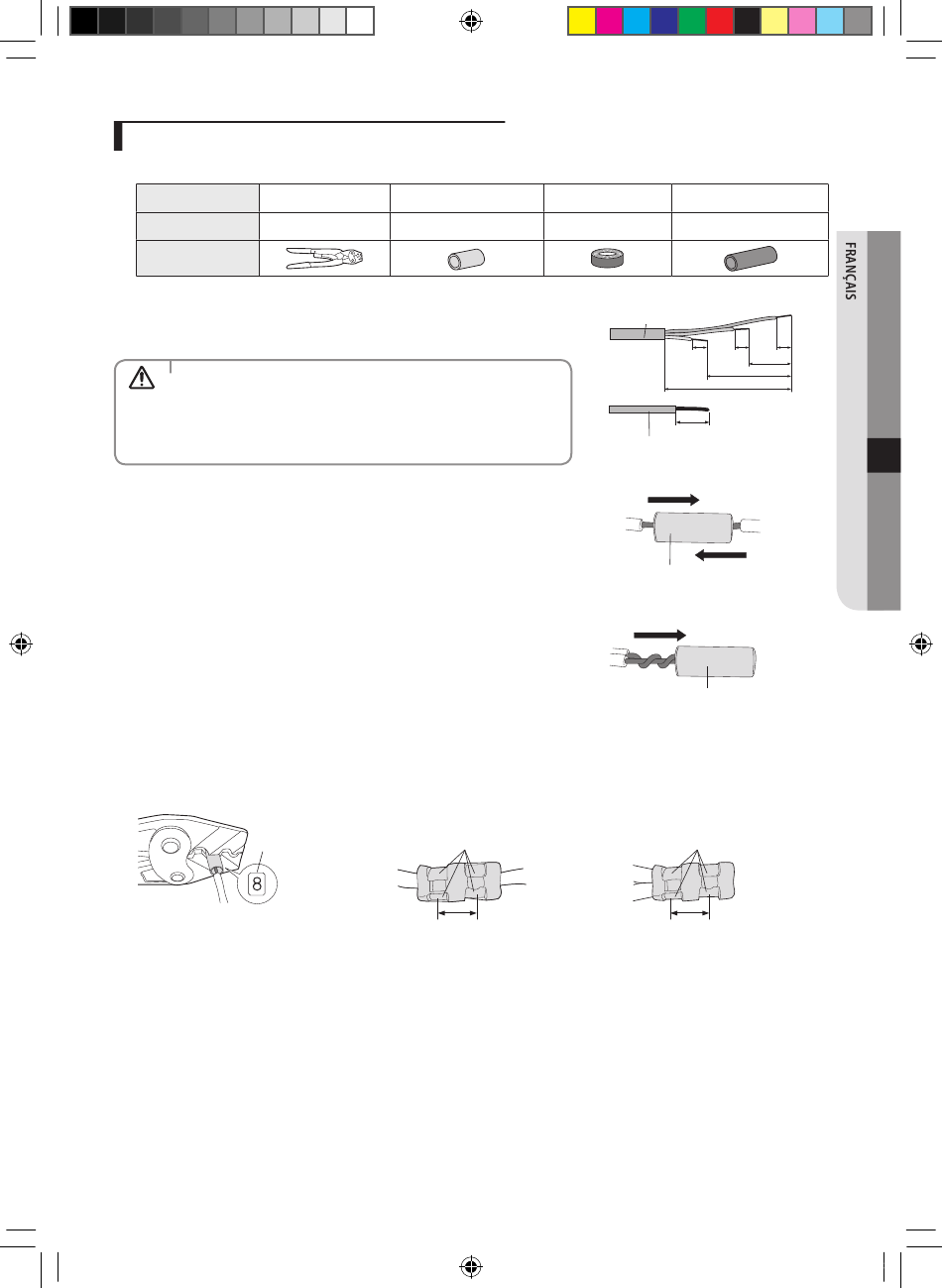

Comment connecter vos rallonges de câble d'alimentation
1. Préparez un compresseur et les outils suivants.
Outils
Spéc.
Forme
2. Comme illustré sur la figure, décollez les protections du caoutchouc ou du fil du
câble d'alimentation.
-
Dénudez 20 mm de la gaine de fil du tube déjà installé.
•
Après avoir dénudé le fil du tube, vous devez insérer un tube de
contraction.
ATTENTION
•
Pour plus d'informations sur les spécifications du câble
d'alimentation pour les unités intérieures et extérieures, le
manuel d'installation.consultez
3. Insérez les deux côtés du fil de base du câble d'alimentation dans la gaine de
connexion.
X Méthode 1
Poussez le câble de base dans la gaine des deux côtés.
X Méthode 2
Tordez les deux câbles de base ensemble et poussez-les dans la gaine.
4. À l'aide d'un compresseur, compressez les deux points et retournez pour presser deux points au même endroit.
-
La dimension de compression doit être de 8.
-
Après compression, tirez sur les deux côtés du fil pour vous assurer qu'il est fermement compressé.
NASA_Big Duct_AM@@@FNHDEH@_IM_03864A-05_FR.indd 25
Pinces à sertir
Gaine de connexion (mm)
MH-14
20xØ6,5 (HxDE)
X Méthode 1
Dimension de
Compressez 4 fois.
compression
Ruban d'isolation
Largeur 19 mm
Câble d'alimentation (fourni par nous)
Câble d'alimentation de tube de fils
X Méthode 2
5 mm
Tube de contraction (mm)
70xØ8,0 (LxDE)
20
20
20
60
120
180
(Unité : mm)
20
Gaine de connexion
Gaine de connexion
Compressez 4 fois.
5 mm
