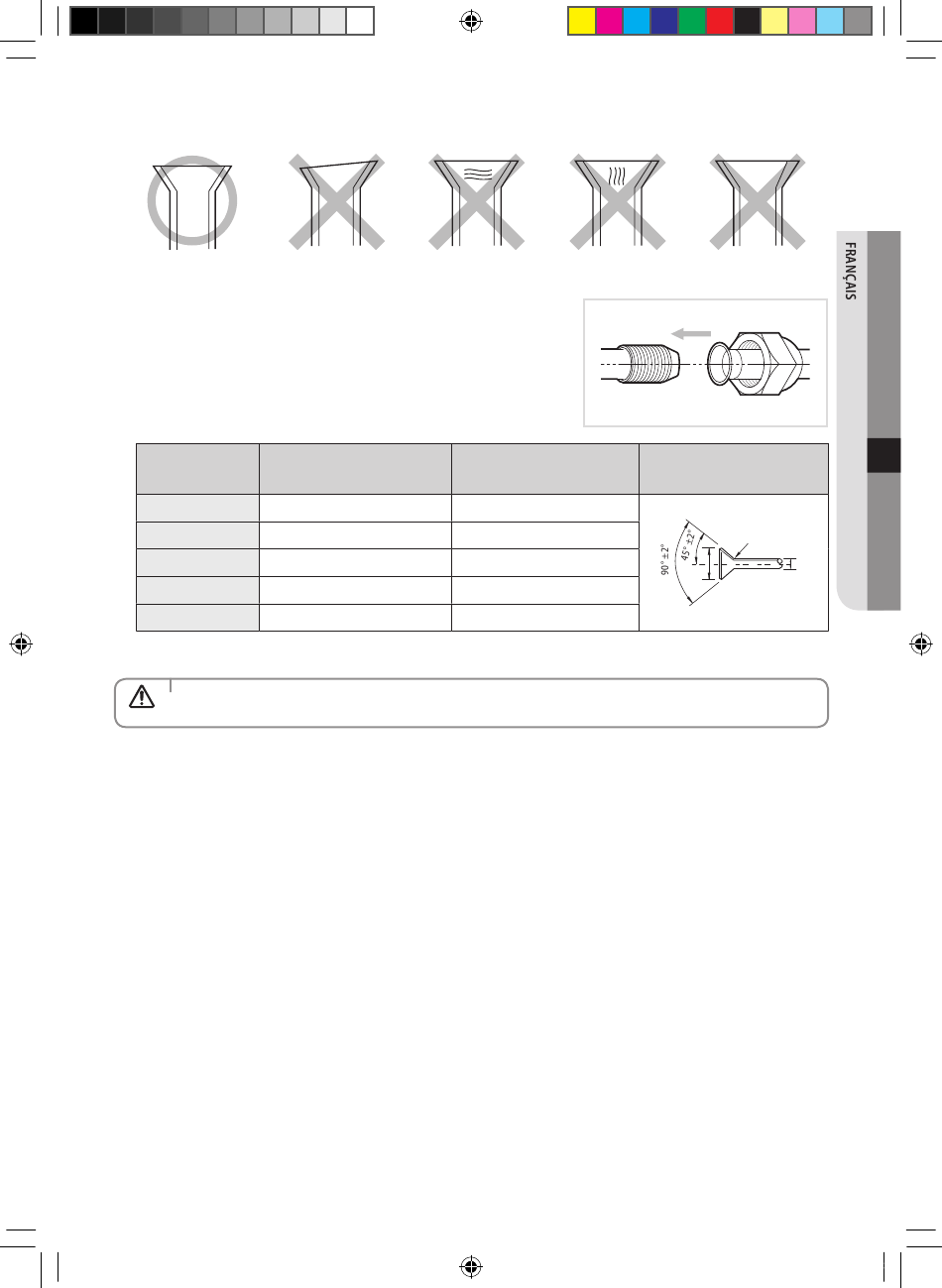

5. Assurez-vous que le conduit est correctement évasé. Des exemples de conduits mal évasés figurent ci-dessous.
Correct
6. Alignez les conduits et serrez les raccords coniques d'abord manuellement,
puis à l'aide d'une clé dynamométrique en appliquant le couple suivant.
Diamètre
extérieur (D, mm)
ø6,35
ø9,52
ø12,70
ø15,88
ø19,05
❈ 1N•m=10kgf•cm
Lors du brasage d'un conduit, il est nécessaire de souffler de l'azote gazeux.
ATTENTION
NASA_Big Duct_AM@@@FNHDEH@_IM_03864A-05_FR.indd 13
Incliné
Surface endommagée
Couple de connexion
(N•m)
14~18
34~42
49~61
68~82
100~120
Craquelé
Dimension d'évasement
(A, mm)
8,7~9,1
12,8~13,2
16,2~16,6
19,3~19,7
23,6~24,0
Épaisseur inégale
Forme d'évasement
R 0,4 à 0,8
D
A
13
