Poids d'ancrage (profil haut,
D120)
Poids d'ancrage (profil bas,
hexagone H41)
22

Accessoires

Option fixation : B
Ce type d' a ncrage profil haut est destiné aux versions "convertisseur + sonde de température".
L' é lément de mesure le plus bas (point de mesure de température le plus bas) doit être disposé à env.
400 mm (16") par rapport au fond de la cuve.
Veiller à ce que la taille du piquage est d' a u moins 6 pouces (150A) lors du montage du poids d' a ncrage
de type profil haut sur un piquage situé en partie supérieure de la cuve.
120 mm (4.72")

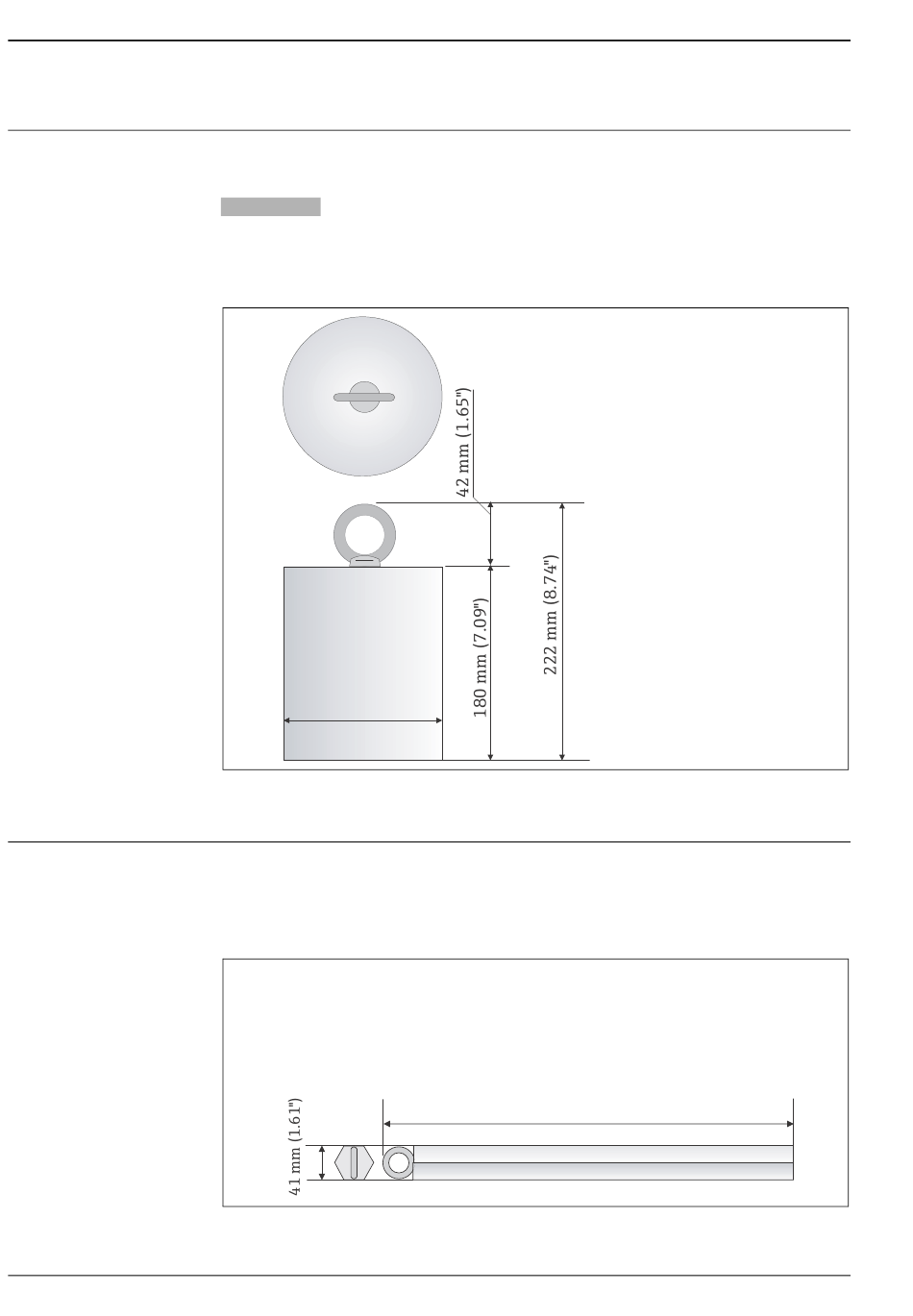

Figure 17: Poids d' a ncrage pour profil haut
Il existe des poids d' a ncrage de différentes dimensions, différents poids et différents matériaux.
Option fixation : C
Le poids d' a ncrage profil bas est destiné principalement à fixer la sonde de fond d' e au (WB) et à mesu-
rer une gamme de niveau d' e au mesurable. Le poids d' a ncrage peut également être utilisé comme élé-
ment de fixation pour convertisseurs ou sondes de température, lorsqu' i l est monté sur un piquage de
petite taille.
Figure 18: Poids d' a ncrage pour profil bas
Matériaux :
Poids : JIS SS400 (acier doux)
Anneau : JIS SS400 (acier doux)
Poids
env. 16 kg
Matériaux :
Poids : JIS SS400 (acier doux)
Anneau : JIS SS400 (acier doux)
Poids :
env. 12 kg
1 040 mm (40.94")
