Systèmes de distributeurs ► Systèmes de distributeurs

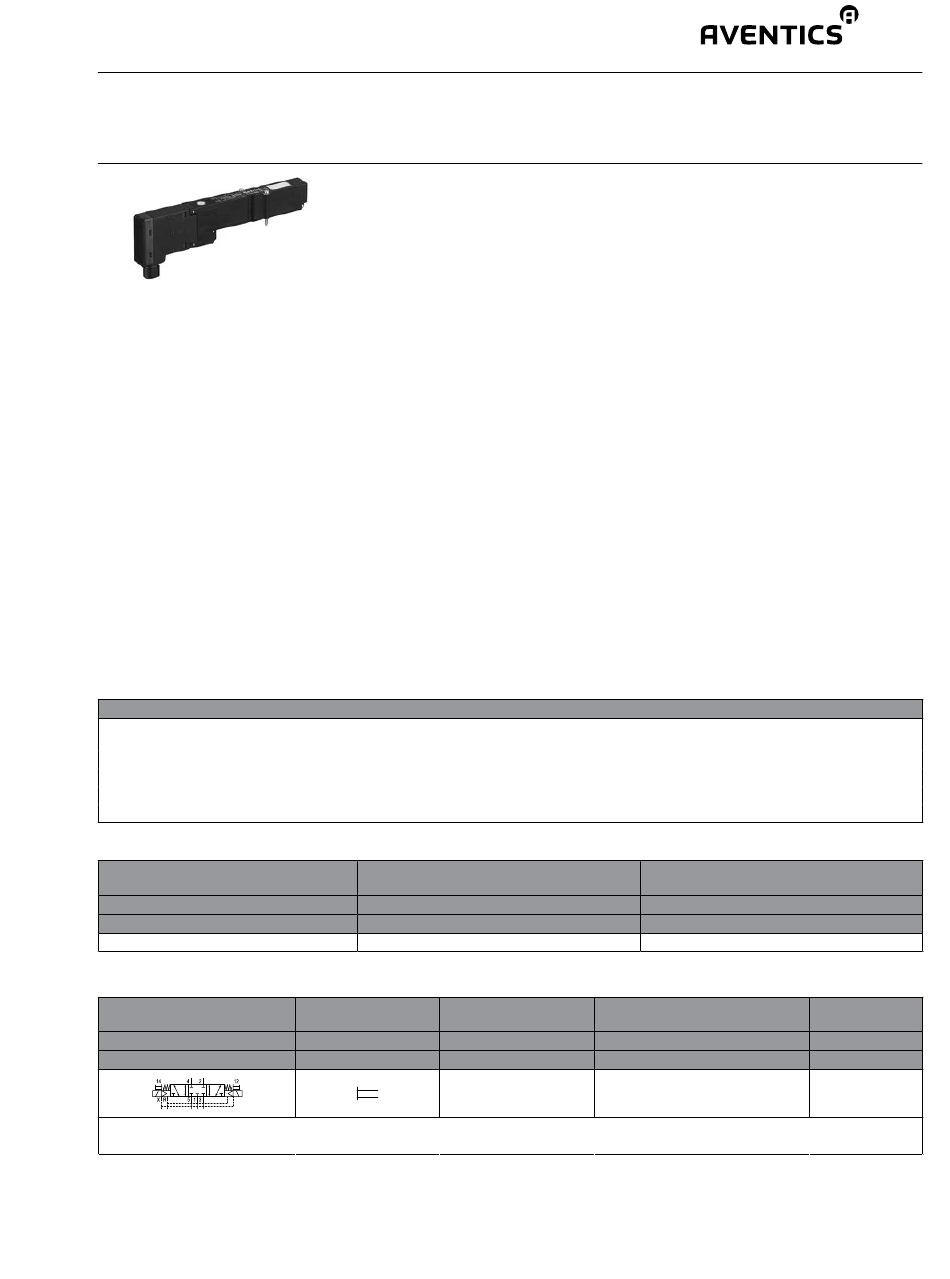

Distributeur 5/3, Série HF04
► Pour Série HF04, LP04, HF04-XF ► Qn = 400 l/min ► Largeur du distributeur pilote: 10 mm ► Centre fermé
► Raccordement sur embase ► Commande manuelle: sans crantage ► Pilote: Externe, Interne
Remarques techniques
■ La pression de pilotage minimale min. doit être respectée, sans quoi des commutations intempestives et, le cas échéant, une panne des distributeurs
sont susceptibles de se produire !
■ Le point de rosée sous pression doit se situer à au moins 15 °C sous la température ambiante et la température du fluide et peut atteindre max. 3 °C.
■ La teneur en huile de l'air comprimé doit rester constante tout au long de la durée de vie.
■ Utilisez exclusivement les huiles autorisées par AVENTICS, voir chapitre ''Informations techniques''.
■ Le mode de pilotage (externe / interne) n'est pas défini dans le distributeur, mais dans la plaque terminale du système de distributeur.
Tension de service
des équipements
CMA = commande manuelle
Débit nominal Qn pour 6 bar et Δp = 1 bar
Les références signalisées en gras sont disponibles départ entrepôt central en Allemagne. Pour des informations détaillées, voir Panier
Catalogue pneumatique, PDF en ligne, mise à jour 2017-04-05, © AVENTICS S.à r.l., sous réserve de modifications
Type de construction
Principe d'étanchéité
Principe de montage en batterie
Pression de service mini/maxi
Pression de pilotage mini/maxi
Températures ambiantes min. / max.
00116345
Température min./max. du fluide
Fluide
Taille de particule max.
Teneur en huile de l'air comprimé
Débit nominal Qn
Indice de protection Avec raccord
Circuit de protection
D'affichage du statut LED
Durée de mise en circuit
Temps de mise en route typ.
Temps de déconnexion typ.
Suppression des impulsions parasites selon
Anti-parasitage selon
Vis de fixation
Couple de serrage de la vis de fixation
Poids
Matériaux :
Boîtier
Joints
CC
24 V
CMA
Tolérance
de tension
CC
-10% / +10%
Tension de service
CC
24 V
Distributeur à tiroir sans chevauchement
à étanchéification souple
Principe de plaque de base double
-0,9 bar / 10 bar
3 bar / 8 bar
-5°C / +50°C
+0°C / +50°C
Air comprimé
5 µm
0 mg/m³ - 5 mg/m³
400 l/min
IP65
Diode Z
Protection contre les inversions de polarité
Jaune
100 %
8 ms
10 ms
EN 50081-1
EN 50082-2
Empreinte cruciforme DIN EN ISO 4757-Z0
0,25 Nm
0,048 kg
Polyamide
Caoutchouc nitrile (NBR); Polyuréthane (PUR)
Puissance
absorbée
CC
[W]
0,55
41
Puissance
absorbée
CC
W
0,55
Référence
0820062602
