12
Systèmes de distributeurs ► Systèmes de distributeurs
Système de distributeur, Série HF04
► Qn Max. = 400 l/min ► Raccordement bus de terrain avec fonctionnalité E/S optionnelle (CMS) ► Forme B
Remarques techniques
■ La pression de pilotage minimale min. doit être respectée, sans quoi des commutations intempestives et, le cas échéant, une panne des distributeurs
sont susceptibles de se produire !
■ Le point de rosée sous pression doit se situer à au moins 15 °C sous la température ambiante et la température du fluide et peut atteindre max. 3 °C.
■ La teneur en huile de l'air comprimé doit rester constante tout au long de la durée de vie.
■ Utilisez exclusivement les huiles autorisées par AVENTICS, voir chapitre ''Informations techniques''.
■ Pour les données techniques des composants individuels, se référer aux pages suivantes de la série.
■ Se référer au chapitre « Raccordements bus de terrain » pour les données techniques de l'électronique (structures de liens).
■ Pour les instantanés, il faut utiliser uniquement des accessoires de branchement en plastique (polyamide) de notre catalogue pneumatique.
■ Il est nécessaire de maintenir les signaux électriques sur les distributeurs bistables, pour éviter les problèmes d'auto-commutation.
Produit configurable
Les références signalisées en gras sont disponibles départ entrepôt central en Allemagne. Pour des informations détaillées, voir Panier
Catalogue pneumatique, PDF en ligne, mise à jour 2017-04-05, © AVENTICS S.à r.l., sous réserve de modifications
Type de construction
Principe de montage en batterie
Pression de service mini/maxi
Pression de pilotage mini/maxi
Températures ambiantes min. / max.
Température min./max. du fluide
Fluide
00013299
Taille de particule max.
Teneur en huile de l'air comprimé
Indice de protection, Avec connecteur
Nombre d'emplacements de distributeurs
Nombre de bobines magnétiques
Tension de service des équipements électro-
niques
Tolérance de tension de l'électronique
Matériaux :
Plaque terminale
Embase

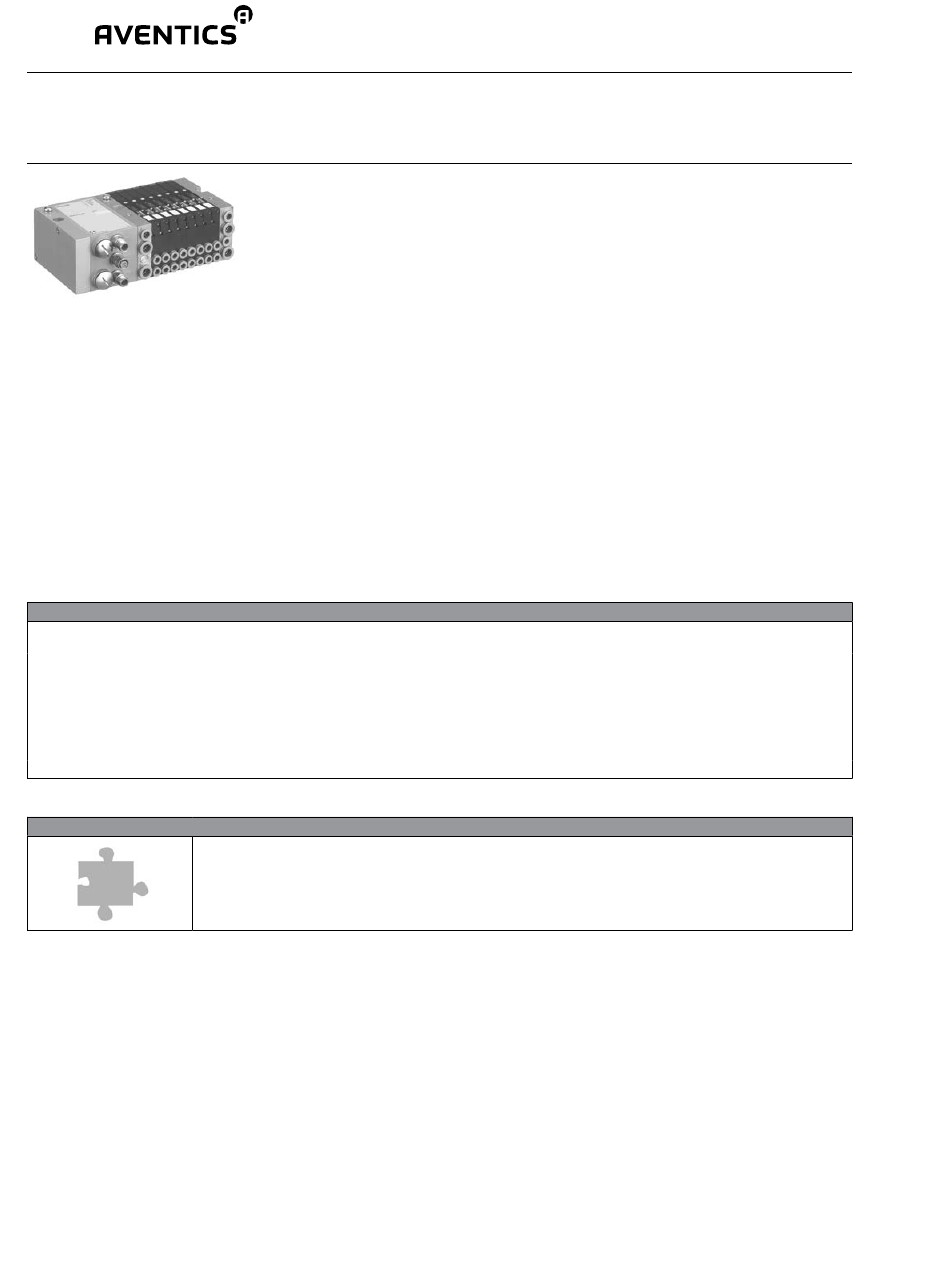

Ci-contre la représentation d'un exemple de configuration. Par conséquent, le produit livré peut être
différent.
Ce produit est configurable. Veuillez utiliser notre configurateur sur http://www.aventics.com ou contacter le
service des ventes AVENTICS le plus proche.
Bus CMS
Principe de plaque de base double
-0,9 bar / 10 bar
3 bar / 8 bar
-5°C / +50°C
+0°C / +50°C
Air comprimé
5 µm
0 mg/m³ - 5 mg/m³
IP65
24
24
24 V CC
-10% / +10%
Aluminium
Polyamide
