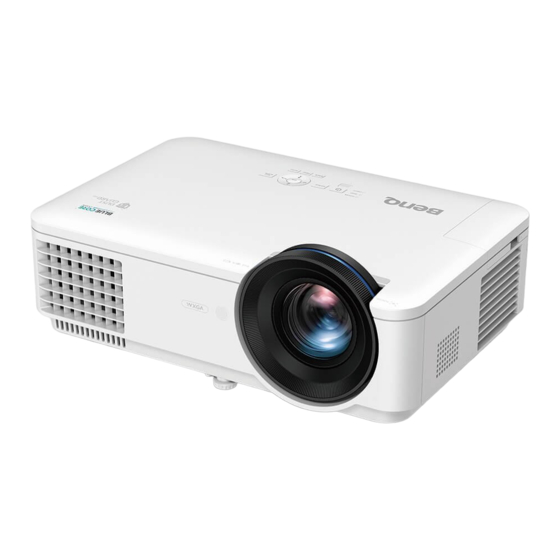

Projecteur numérique
Manuel
d'utilisation
LH820ST
V1.00

Publicité

Table des Matières
loading

Sommaire des Matières pour BenQ LH820ST

  • Page 1 Projecteur numérique Manuel d'utilisation LH820ST V1.00...
  • Page 2: Garantie Limitée

    Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours...
  • Page 3: Table Des Matières

    Table des matières Informations relatives à la garantie et au copyright ............2 Consignes de sécurité importantes ..................4 Avis ................................7 Introduction .......................... 8 Contenu de l’emballage ..........................8 Vue extérieure du projecteur ......................... 9 Commandes et fonctions........................10 Positionnement du projecteur ..................
  • Page 4: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. 1.
  • Page 5 9. Ne remplacez jamais la source lumineuse ni aucun 13. Placez toujours le projecteur sur une surface composant électronique tant que le projecteur plane et horizontale avant de l’utiliser. n’est pas débranché. - Ne mettez pas l’appareil sous tension lorsqu’il est placé sur une surface inclinée à...
  • Page 6 à une distance minimale de 50 cm des murs ; l’air doit pouvoir circuler librement autour du projecteur. contactez BenQ pour une réparation. - Emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées.
  • Page 7: Avis

    Avis Pour garantir une utilisation de ce produit en toute sécurité, veuillez lire le manuel d'utilisation pour plus de détails avant d'utiliser votre projecteur. Groupe de risque 2 Mise en garde relative au laser 1. Conformément à la classification de la Ce produit appartient à...
  • Page 8: Introduction

    Introduction Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Projecteur Télécommande avec piles Guide de démarrage rapide Cordon d’alimentation Câble VGA Carte de garantie* •...
  • Page 9: Vue Extérieure Du Projecteur

    Vue extérieure du projecteur 1. Couvercle de l’objectif 14. Port USB Type A 2. Orifice d'aération (sortie d'air) 15. Prise d'entrée audio Prise de sortie audio 3. Capteur IR de télécommande 16. Microphone 4. Pieds de réglage 17. Prise d'entrée audio (G/D) 5.
  • Page 10: Commandes Et Fonctions

    Commandes et fonctions Projecteur et télécommande Toutes les pressions de touches décrites dans ce document sont disponibles sur la télécommande ou le projecteur. 6. Touches fléchées ( , POWER Lorsque le menu à l’écran (OSD) est affiché, Permet de faire basculer le projecteur entre ces touches servent de flèches directionnelles les modes veille et activé.
  • Page 11: Quick Install

    8. OK 16. ZOOM+/ZOOM- Confirme l’élément sélectionné dans le menu à Agrandissent ou réduisent la taille de l’image l’écran (OSD). projetée. 9. AUTO 17. PAGE+/PAGE- Détermine automatiquement les meilleures Utilisez votre logiciel d'affichage (sur un PC synchronisations d'image pour l'image affichée connecté) qui réagit aux commandes page lorsque le signal PC (RGB analogique) est précédente/page suivante (comme Microsoft...
  • Page 12: Positionnement Du Projecteur

    à l’envers depuis l'arrière Achetez le kit de montage mural/au plafond pour de l’écran. Veuillez noter que cette configuration projecteur BenQ auprès de votre revendeur afin nécessite un écran de rétroprojection spécial ainsi de monter votre projecteur.
  • Page 13: Obtention D'une Taille D'image De Projection Préférée

    • Toutes les mesures sont des approximations et peuvent varier des valeurs réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur.
  • Page 14: Montage Du Projecteur

    BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage de projecteur d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur, due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.
  • Page 15: Ajustement De L'image Projetée

    Ajustement de l’image projetée Ajustement de l’angle de projection Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale. Vous pouvez visser les pieds de réglage arrière pour ajuster l’angle horizontal.
  • Page 16: Correction De La Trapèze 2D

    Correction de la trapèze 2D La fonction correction de la trapèze 2D permet d'obtenir une zone d'installation du projecteur plus large que pour les projecteurs conventionnels avec un positionnement limité à l'avant de l'écran. Pour corriger ceci, vous devez modifier les valeurs manuellement en suivant l'une de ces étapes. 1.
  • Page 17: Connexion

    Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : 1. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles appropriés pour chaque source. 3. Branchez les câbles correctement. Moniteur Appareil A/V Câble VGA Câble VGA vers DVI-A Câble USB Câble adaptateur Vidéo composante sur VGA (D-Sub)
  • Page 18: Connexion Audio

    Il suffit de connecter le projecteur à un appareil vidéo en utilisant l’une des méthodes de connexion. Cependant, chacune fournit une qualité vidéo différente. Nom du Qualité d'image Optimal HDMI I Vidéo composante Meilleur (via entrée RGB) S-Vidéo Normal Vidéo Connexion audio Le projecteur dispose de haut-parleur(s) mono intégré(s), conçu(s) pour apporter les fonctionnalités audio de base en accompagnement des présentations de données pour les besoins professionnels...
  • Page 19: Fonctionnement

    Fonctionnement Mise en marche du projecteur 1. Branchez le cordon d'alimentation. Mettez la prise électrique sous tension (si nécessaire). Le voyant d'alimentation du projecteur s'allume en orange une fois l’appareil mis sous tension. 2. Appuyez sur le bouton du projecteur ou sur le bouton de la télécommande pour démarrer le projecteur.
  • Page 20: Utilisation Des Menus

    Utilisation des menus Le projecteur dispose de 2 types de menus OSD (Affichage à l’écran) permettant d’effectuer différents réglages et paramétrages. • Base Menu OSD : fournit les principales fonctions du menu. (Voir « Base menu » à la page •...
  • Page 21 Si vous souhaitez passer du menu OSD Base au menu OSD Avancé, suivez les instructions ci-dessous 1. Accédez au menu Base > Type menu. 2. Appuyez sur OK et appuyez sur / pour sélectionner Avancé. La prochaine fois que vous allumerez le projecteur, vous pourrez accéder au menu OSD Avancé...
  • Page 22: Sécurisation Du Projecteur

    Le projecteur affiche un code à l’écran. 2. Notez le numéro et éteignez votre projecteur. 3. Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur.
  • Page 23: Modification Du Mot De Passe

    Modification du mot de passe 1. Accédez au menu Avancé - Réglages > Réglages sécurité > Changer mot de passe. 2. Appuyez sur OK. Le message « Saisie mot de passe actuel » s’affiche. 3. Entrez l’ancien mot de passe. •...
  • Page 24: Contrôle Du Projecteur Via Lan

    Contrôle du projecteur via LAN LAN câblé vous permet de gérer le projecteur à partir d’un ordinateur avec un navigateur web lorsque l’ordinateur et le réseau sont correctement connectés au même réseau local. Configuration des réglages de réseau LAN câblé Si vous êtes dans un environnement DHCP : 1.
  • Page 25: Mise À Niveau Du Firmware Via Lan

    Mise à niveau du firmware via LAN BenQ Easy Firmware Updater est un programme logiciel qui permet la mise à niveau à distance et centralisée du projecteur réseau BenQ sur un ordinateur hôte. Les principales fonctionnalités de BenQ Easy Firmware Updater comprennent : •...
  • Page 26: Utilisation Des Menus

    Utilisation des menus Notez que les menus OSD (Affichage à l’écran) varient en fonction du type de signal sélectionné et du modèle de projecteur que vous utilisez. Les éléments des menus sont disponibles lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté...
  • Page 27: Mode Image

    Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée. • Lumineux : Optimise la luminosité de l’image projetée. Ce mode est adapté...
  • Page 28: Avancé Menu

    Avancé menu Image Mode Image Voir « Mode Image » à la page Vous avez le choix entre 2 modes définissables par l’utilisateur si les modes d’image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l’un des modes d’image (mis à part Util. 1/Util. 2) comme point de départ et personnaliser les paramètres.
  • Page 29: Température Couleur

    Température couleur Il y a plusieurs réglages prédéfinis disponibles pour la température des couleurs. Les réglages disponibles peuvent varier selon le type de signal sélectionné. • Normal : Garde les couleurs normales avec le blanc. • Froid : Donne les images plus bleuâtres. •...
  • Page 30: Affichage

    Couleur du support de projection Corrige la couleur de l'image projetée lorsque la surface de projection, telle qu’un mur peint qui peut ne pas être blanc, la fonction Couleur du support de Réglages couleur projection peut aider à corriger les couleurs de l’image projetée pour éviter avancée des différences de couleur possibles entre l’image source et l’image projetée.
  • Page 31: Format Hdmi

    Ce projecteur possède une fonction 3D qui vous permet de profiter des films, vidéos et évènements sportifs en 3D de façon plus réaliste, en apportant la profondeur aux images. Pour pouvoir visionner les images en 3D, vous aurez besoin de porter des lunettes 3D. •...
  • Page 32 Réduction et décalage numérique Réduit numériquement l'image projetée et la déplace dans la zone de projection disponible. Redimensionnement • Réduct numérique : Appuyez sur OK pour activer la barre de réglage. d’image • Décalage : Disponible uniquement lorsque la réduction est appliquée. Masquage Masque les pixels choisis des côtés sélectionnés.
  • Page 33: Réglages Lumière

    • Mode lumière : Voir « Configuration du Mode lumière » à la page • Luminosité personnalisée : Ajuste manuellement la puissance de l'éclairage. Réglages lumière • Informations sur l’éclairage : Affiche le nombre d’heures d’utilisation de l'éclairage. Minuteur de vide Permet de définir la durée d’inactivité...
  • Page 34: Égaliseur Hdmi

    Ajuste les paramètres de gain de l'égaliseur pour un signal HDMI. Plus le réglage est élevé, plus la valeur du gain est importante. Si le projecteur Égaliseur HDMI possède plusieurs ports HDMI, sélectionnez d'abord le port HDMI avant d'ajuster la valeur. Commutateur Désactive ou active manuellement le «...
  • Page 35: Sous-Titrage

    • Muet : Coupe temporairement le son. • Volume : Réglage du niveau de son. • Volume du microphone : Ajuste le volume du microphone du projecteur. • Bip de mise sous/hors tension : Active ou désactive le bip lorsque le Réglages audio projecteur est dans le processus de démarrage et d'arrêt.
  • Page 36: Entretien

    Entretien Entretien du projecteur Nettoyage de la lentille Nettoyez la lentille dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d'éteindre le projecteur et de le laisser refroidir complètement avant de nettoyer l'objectif. • Utilisez une bombe d’air comprimé pour ôter la poussière. •...
  • Page 37: Informations Sur L'éclairage

    Informations sur l’éclairage Augmentation de la durée de vie de la source lumineuse • Configuration du Mode lumière Accédez au menuAvancé - Réglages > Réglages lumière > Mode lumière et sélectionnez une puissance de source lumineuse adaptée parmi les modes proposés. Régler le projecteur en mode Économique, Gradation ou Personnalisé...
  • Page 38 Voyants Voyant Statut et description Messages système Mode veille Mise en marche Fonctionnement normal Refroidissement normale alimentation coupée Télécharger Échec du démarrage CW Durée de vie de l'éclairage épuisée Échec du téléchargement LAN Traitement du téléchargement LAN Messages gravure Gravure ACTIVÉE Gravure DÉSACTIVÉE Messages d'erreur d'éclairage Erreur d'éclairage en fonctionnement normal...
  • Page 39: Dépannage

    Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise électrique CA Le cordon d’alimentation n’alimente pas l’appareil du projecteur et branchez le cordon d’alimentation dans la en électricité. prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé.
  • Page 40: Caractéristiques

    Alimentation Type-A 1,5 A x 1; Mini-B x 1 Réparation Contrôle série RS-232 Veuillez consulter le site Web ci-dessous et choisir 9 broches x 1 votre pays pour trouver la fenêtre Contact de service. http://www.benq.com/welcome Récepteur IR x 2 Contrôle LAN Câble (RJ45) Caractéristiques...
  • Page 41: Dimensions

    Dimensions 410 mm (L) x 157,7 mm (H) x 272 mm (P) 99,9 Unité : mm Caractéristiques...
  • Page 42: Chronogramme

    97,551 115,5 (Masquage réduit) 1152 x 864 1152 x 864_75 67,5 Synchronisation 1024 x 576 ordinateur portable 60,0 35,820 46,966 BenQ Synchronisation 1024 x 600 ordinateur portable 64,995 41,467 51,419 BenQ 1280 x 720 1280 x 720_60 45,000 74,250 1280 x 768...
  • Page 43: Fréquence De Fonctionnement Prise En Charge Pour Entrée Hdmi (Hdcp)

    97,551 115,5 (Masquage réduit) 1152 x 864 1152 x 864_75 67,5 Temporisation 1024 x 576@60Hz 60,00 35,820 46,996 notebook BenQ Temporisation 1024 x 600@65Hz 64,995 41,467 51,419 notebook BenQ 1280 x 720 1280 x 720_60 45,000 74,250 1280 x 768...
  • Page 44: Fréquence De Fonctionnement Prise En Charge Pour Entrée Composantes-Ypbpr

    • Synchronisations vidéo Format 3D pris en charge Fréquence Fréquence Fréquence Fréquences de Résolution verticale horizontale des pixels Trame Combi Côte à fonctionnement Haut-bas (Hz) (kHz) (MHz) séquentielle trame côte 480i 720 x 480 59,94 15,73 480p 720 x 480 59,94 31,47 576i...
