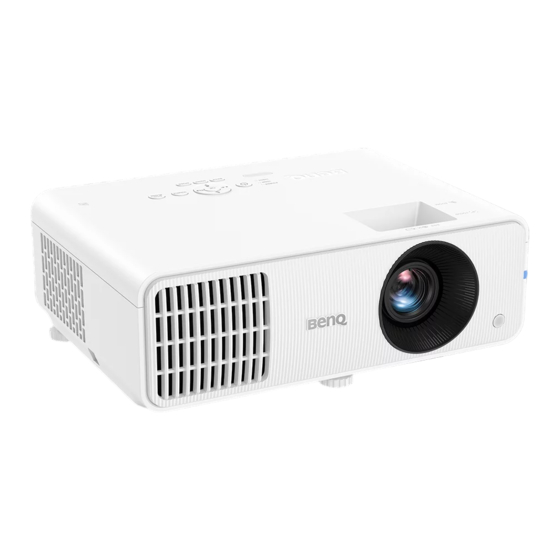

- Page 1 Projecteur numérique Manuel d'utilisation LW650 / LH650 V 1.00...
- Page 2 Informations de garantie et de copyright Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat.
- Page 3 Table des matières Informations de garantie et de copyright ................2 Consignes de sécurité importantes ................4 Introduction ........................8 Contenu de l’emballage ....................8 Vue extérieure du projecteur .................... 9 Commandes et fonctions....................10 Positionnement du projecteur ..................13 Choix de l’emplacement ....................13 Identification de la taille de l’image projetée souhaitée..........
- Page 4 Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. 1.
- Page 5 9. Ne posez pas cet appareil sur un chariot, 12. Placez toujours le projecteur sur une un support ou une table instable. Il surface plane et horizontale avant de risquerait de tomber et d’être l’utiliser. sérieusement endommagé. - N’utilisez pas le projecteur lorsqu’il est placé sur une surface inclinée à...
- Page 6 à une distance minimale de 50 cm des murs et l’air doit pouvoir circuler librement autour débranchez-le de la prise secteur et du projecteur. contactez BenQ pour une réparation. - Emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées.
- Page 7 Groupe de risque 2 1. Selon la classification de la sécurité photobiologique des sources lumineuse et systèmes de sources lumineuse, ce produit est du Groupe de risque 2, CEI 62471-5:2015. 2. Rayonnement optique éventuellement dangereux émis par ce produit. 3. Ne regardez pas la source lumineuse en fonction. Cela pourrait blesser vos yeux. 4.
- Page 8 Introduction Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Projecteur Télécommande et piles Cordon d’alimentation Guide de démarrage rapide Carte de garantie* Déclarations réglementaires •...
- Page 9 Vue extérieure du projecteur 9 10 12 13 1. Système de ventilation (sortie d’air) 8. Prise de sortie audio 2. Molettes de mise au point et de zoom 9. Port de commande RS-232 3. Système de ventilation (entrée d’air) 10. Port USB de type A avec charge d’alimentation 4.
- Page 10 Commandes et fonctions Projecteur et télécommande Tous les appuis de touches décrits dans ce document sont disponibles sur la télécommande ou du projecteur. 5. Touches de direction ( , ALIMENTATION Lorsque le menu à l’écran (OSD) est activé, Bascule le projecteur entre les modes ces touches servent de flèches pour veille et activé.
- Page 11 6. SOURCE 14. SMART ECO Affiche la barre de sélection de la source. Affiche le menu Mode lumière pour sélectionner un mode de fonctionnement 7. ECO BLANK de la source lumineuse approprié. Permet de masquer l’image à l’écran. 15. FREEZE Évitez de placer des objets devant l’objectif Fige l’image projetée.
- Page 12 Portée efficace de la télécommande La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres (~ 26 pieds). Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge n’est interposé...
- Page 13 à l’envers derrière l’écran. Procurez-vous le kit de montage au l’écran. Cette configuration nécessite un plafond/mur BenQ chez votre revendeur afin écran de rétroprojection spécial ainsi que le de fixer votre projecteur. kit de montage au plafond/mur BenQ.
- Page 14 La distance entre la lentille du projecteur et l’écran, le réglage du zoom (si disponible) et le format vidéo ont chacune une incidence sur la taille de l’image projetée. Dimensions de projection LW650 • Le format de l’écran est 16:10 et l’image projetée est dans un format 16:10 Diagonale d’écran 16:10 Écran...
- Page 15 Par exemple, si vous utilisez un écran de 100 pouces, la distance de projection recommandée est de 2994 mm. Si la distance mesurée est de 2000 mm, la valeur la plus proche dans la colonne « Distance de projection (mm) » est 2096 mm. Cette ligne indique qu’un écran de 70 pouces (environ 1,8 m) est requis.
- Page 16 Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce...
- Page 17 BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.
- Page 18 Diagramme de configuration de montage au plafond/mur Vis de montage au plafond/mur : M4 (L max. = 25 mm ; L min. = 20 mm) Unité : mm Ajustement de l’image projetée Ajustement de l’angle de projection Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale.
- Page 19 Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée devient un trapèze du fait de l’angle de projection. Pour corriger ce problème, vous devez non seulement ajuster la hauteur du projecteur, mais si vous souhaitez que le projecteur corrige automatiquement la distorsion trapézoïdale, assurez-vous que la fonction Trapèze vertical auto dans le Menu Avancé...
- Page 20 Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : 1. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles de signal appropriés pour chaque source. 3. Branchez les câbles correctement. Appareil A/V Câble HDMI Câble USB de type C Dongle sans fil Câble audio Haut-parleurs...
- Page 21 Connexion du son Le projecteur est équipé de haut-parleur(s) mono intégré(s), conçu(s) pour offrir une fonction sonore de base, afin d’accompagner les présentations professionnelles uniquement. Ils ne sont pas conçus ni prévus pour la reproduction sonore stéréo, contrairement à d’autres applications telles que le Home Cinéma.
- Page 22 • Avec les appareils Android Après avoir ouvert le panneau des paramètres rapides, appuyez sur l’icône Miroir d’écran et choisissez le projecteur (BenQ_xxxxxxxx). • Pour les appareils Windows Appuyez sur les touches Windows + P / K et choisissez le projecteur (BenQ_xxxxxxxx). Connexion du projecteur à...
- Page 23 Fonctionnement Mise en marche du projecteur 1. Branchez le cordon d’alimentation. Allumez l’interrupteur de la prise secteur (le cas échéant). Le voyant d’alimentation du projecteur s’allume en orange une fois l’appareil mis sous tension. 2. Appuyez le bouton sur le projecteur ou sur la télécommande pour démarrer le projecteur.
- Page 24 Utilisation des menus Le projecteur offre deux types de menus à l’écran (OSD) qui permettent d’effectuer différents réglages et paramétrages. • Menu OSD Base : fournit les fonctions principales des menus. (Voir Menu Base à la page • Menu OSD Avancé : fournit les fonctions complètes des menus. (Voir Menu Avancé...
- Page 25 Vous trouverez ci-dessous une vue d’ensemble du menu OSD Avancé. Menu principal Image Mode Image Presentation Gestion du mode utilisateur Luminosité Contraste Signal d’entrée actuel Affichage Netteté Réglages couleur avancée Installation Système Sous-menu et statut Informations Réinit. mode image actuel Entrée Retour Quitter...
- Page 26 Veuillez noter le code de rappel, puis contactez le 2. Notez le numéro et éteignez votre projecteur. service à la clientèle de BenQ. 3. Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve Code de rappel : d’achat pour garantir que vous êtes autorisé...
- Page 27 Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles. Assurez-vous que le menu Avancé - Affichage > Recherche auto de la source soit Act si vous voulez que le projecteur recherche automatiquement les signaux.
- Page 28 Utilisation des menus Notez que les menus à l’écran (OSD) varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez. Les options des menus sont disponibles que lorsque le projecteur détecte au moins un signal valide.
- Page 29 Gestion du mode Video Conference/Infographic utilisateur Renom.mode util. Luminosité 0 à 100 Contraste 0 à 100 Netteté 0 à 31 Sélection gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ Température Normal/Froid/Natif/Chaud couleur Réglage Gain R/Gain V/ 0 à 200 température Gain B couleur Décalage R/ Décalage V/ 0 à...
- Page 30 Descriptions des fonctions Menu Descriptions Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée. • Bright : Optimise la luminosité de l’image projetée. Ce mode est adapté aux environnements où...
- Page 31 Il y a un mode définissable par l’utilisateur si les modes d’image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l’un des modes d’image (mis à part le mode User1/User2) comme point de départ et personnaliser les paramètres. •...
- Page 32 • 2,4/2,5 : Le meilleur choix pour afficher les films dans un environnement sombre. • 2,6 : Le meilleur choix pour afficher les films composés principalement de scènes sombres. • BenQ : Gamma finement ajusté pour optimiser les détails et augmenter le contraste. Forte luminosité Faible luminosité...
- Page 33 • Gestion couleur La gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences. Pour effectuer des ajustements, appuyez sur les flèches / pour choisir une couleur indépendante parmi le rouge (R), le vert (G), le bleu (B), le cyan (C), le magenta (M), le jaune (Y) ou le blanc (W).
- Page 34 • Mode source lumière Sélectionne une alimentation de source lumineuse appropriée parmi les modes fournis. Voir Augmenter la durée de vie de la source lumineuse à la page • Luminosité perso Vous pouvez régler la luminosité de la source lumineuse. Cette fonction n’est disponible que quand Mode source lumière est Perso.
- Page 35 2. Menu principal : Son Structure Menu Options Muet Dés/Act Volume 0 à 20 Bip de mise sous/hors tension Dés/Act Réinitialiser l'audio Réinitialiser/Annuler Descriptions des fonctions Menu Descriptions Sélectionnez Act pour désactiver temporairement le haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio. Muet Pour restaurer l’audio, sélectionnez Dés.
- Page 36 3. Menu principal : Affichage Structure Menu Options Format image Auto/4:3/16:9/16:10 Recherche auto de la source Dés/Act Renom.source HDMI-1/HDMI-2 Auto/Haut-bas/Trame séquentielle/ Mode 3D Combi trame/Côte à côte/Dés Inverser sync 3D Désactiver/Inverser Enregistrer les Réglages 3D 1/Réglages 3D 2/ réglages 3D Réglages 3D 3 Appliquer les Réglages 3D 1/Réglages 3D 2/...
- Page 37 Renomme la source d’entrée actuelle à votre nom souhaité. Sur la page Renom.source : 1. Appuyez OK pour afficher le clavier à l'écran. 2. Appuyez sur / / / pour sélectionner chaque chiffre/lettre souhaité, Renom.source et appuyez OK pour confirmer chaque saisie. 3.
- Page 38 • Inverser sync 3D Quand votre image 3D est déformée, activez cette fonction pour permuter l’image pour l’œil gauche et l’œil droit pour une expérience 3D plus confortable. • Enregistrer les réglages 3D Lorsque vous avez affiché avec succès le contenu 3D après avoir fait les réglages appropriés, vous pouvez activer cette fonction et choisir un ensemble de réglages 3D pour mémoriser les réglages 3D actuels.
- Page 39 4. Menu principal : Installation Structure Menu Options Position du projecteur Avant/Plafond avant/Arrière/Plafond arr. H : -30 à +30 Trapèze 2D V : -30 à +30 Trapèze vertical auto Dés/Act Motif de test Act/Dés Mode Haute altitude Act/Dés 9600/14400/19200/38400/57600/ Débit en bauds 115200 Ajuster coin 0~60...
- Page 40 Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1501 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 30°C. Si vous sélectionnez le « Mode Haute altitude », le niveau de bruit de fonctionnement peut être plus élevé...
- Page 41 • Zoom numérique Agrandissent ou réduisent la taille de l’image projetée. 1. Après l’affichage de la barre de réglage, appuyez sur le projecteur ou ZOOM+/ZOOM- sur la télécommande à plusieurs reprises pour réduire ou agrandir l’image à une taille souhaitée. 2.
- Page 42 Structure Menu Options Langue Bhs Ind Couleur de fond Noir/Bleu/Violet Réglages du fond Écran de veille BenQ/Noir/Bleu Type menu Base/Avancé Durée affichage menu 5 sec/10 sec/20 sec/30 sec/Toujours Réglages des Centre/Coin sup. Gauche/Coin sup. menus Position des menus Droit/Coin inf. Droit/Coin inf. gauche Message de rappel Dés/Act...
- Page 43 • Couleur de fond Définit la couleur de fond pour le projecteur. Réglages du fond • Écran de veille Permet de sélectionner le logo à afficher lors de la phase de démarrage du projecteur. • Type menu Définit le type de menu OSD en fonction de vos besoins. •...
- Page 44 Quand cette fonction est activée, les boutons PAGE /PAGE de la télécommande peuvent être utilisées pour effectuer des commandes de page préc/suiv. Page Préc/Suiv Une fois activée, la fonction de transmission d’alimentation USB ne sera pas disponible. • Verrou touches panneau Avec le verrouillage des touches de contrôle sur le projecteur et la télécommande, vous pouvez éviter que les réglages de votre projecteur soient modifiés accidentellement (par des enfants, par exemple).
- Page 45 6. Menu principal : Informations Structure Menu Résolution native Résolution détectée Source Mode Image Mode source lumière Format 3D Système de couleurs Plage dynamique Durée d'utilisation source lumière Version micrologiciel Code de service Descriptions des fonctions Menu Descriptions Résolution native Indique la résolution native du projecteur.
- Page 46 Entretien Entretien du projecteur Nettoyage de l’objectif Nettoyez l’objectif dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d’éteindre le projecteur et laissez le refroidir complètement avant de nettoyer l’objectif. • Utilisez une bombe d’air comprimé pour ôter la poussière. •...
- Page 47 Informations de source de lumière Familiarisation avec les heures de la lumière Lorsque le projecteur fonctionne, la durée d’utilisation de la source lumineuse (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lumière est la suivante : 1.
- Page 48 Certains des modes d’éclairage ci-dessus peuvent ne pas être disponibles dans certaines circonstances. • Configuration du Hors tension auto Cette fonction permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée n’est détecté après un certain temps pour éviter une utilisation inutile de la source lumineuse. Pour définir Hors tension auto, allez au menu Avancé...
- Page 49 Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation CA située à l’arrière du projecteur et Le cordon d’alimentation n’alimente pas branchez-le sur la prise secteur. Si la prise secteur est l’appareil en électricité. dotée d’un interrupteur, assurez-vous que celui-ci est activé.
- Page 50 Le mot de passe est incorrect. Origine Solution Voir Procédure de rappel de mot de passe à la page Vous ne vous souvenez pas du mot de passe. 50 Dépannage...
- Page 51 Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Caractéristiques optiques Résolution Prises d’entrée LW650 : 1280 x 800 WXGA LH650 : 1920 x 1080 1080p Entrée signal vidéo Entrée de signal SD/HDTV Système d’affichage Numérique - HDMI x 2 DMD 1 puce Entrée USB de type C...
- Page 52 Dimensions 303,5 112,4 224,7 Unité : mm 52 Caractéristiques...
- Page 53 94,500 XGA_120 (Reduce Pris en 119,989 97,551 115,5 Blanking) charge 1152 x 864 1152 x 864_75 67,5 BenQ Notebook 1024 x 576 à 60 Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 à 65 Hz 64,995 41,467 51,419...
- Page 54 Pris en Pris en Pris en 1920 x 1080 à 60 Hz 1920 x 1080_60 67,5 148,5 charge charge charge 1920 x 1200_60 Pris en Pris en Pris en 1920 x 1200 à 60 Hz 59,950 74,038 154,0000 (Reduce Blanking) charge charge charge...
- Page 55 • Fréquences détaillées prises en charge pour l’échantillonnage et la profondeur de couleur Format d’affichage (fréquence de Sous-échantillonnage 8 bits 10 bits 12 bits rafraîchissement) chromatique 4:4:4 Pris en charge 4K/60p (60 Hz) 4:2:2 Pris en charge Pris en charge Pris en charge 4:2:0 Pris en charge Pris en charge Pris en charge 4:4:4...
- Page 56 Fréquences de fonctionnement pour l’entrée USB-C • Fréquences PC Fréquence verticale Fréquence horizontale Fréquence des pixels Résolution Mode (Hz) (kHz) (MHz) VGA_60 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000 720 x 400 720 x 400_70 70,087...
- Page 57 1080/60i 1920 x 1080 33,75 74,25 1080/50P 1920 x 1080 56,25 148,5 1080/60P 1920 x 1080 67,5 148,5 2160/24P 3840 x 2160 2160/25P 3840 x 2160 56,25 2160/30P 3840 x 2160 67,5 2160/50P 3840 x 2160 112,5 2160/60P 3840 x 2160 Caractéristiques...
