Solution système Point Ex
3.3
3.4
3.5
3.5.1
3.5.2
Notice pour l'installateur 22010343B
Etablir l'alimentation électrique
Voir notice pour l'installateur PSU/PSUx.
Configuration
La configuration de la Solution système Point Ex est décrite dans le manuel de
maintenance Convertisseur A/N Point.
Réglage des coins
Après configuration et calibrage du système de pesage, on doit effectuer un réglage
des coins.

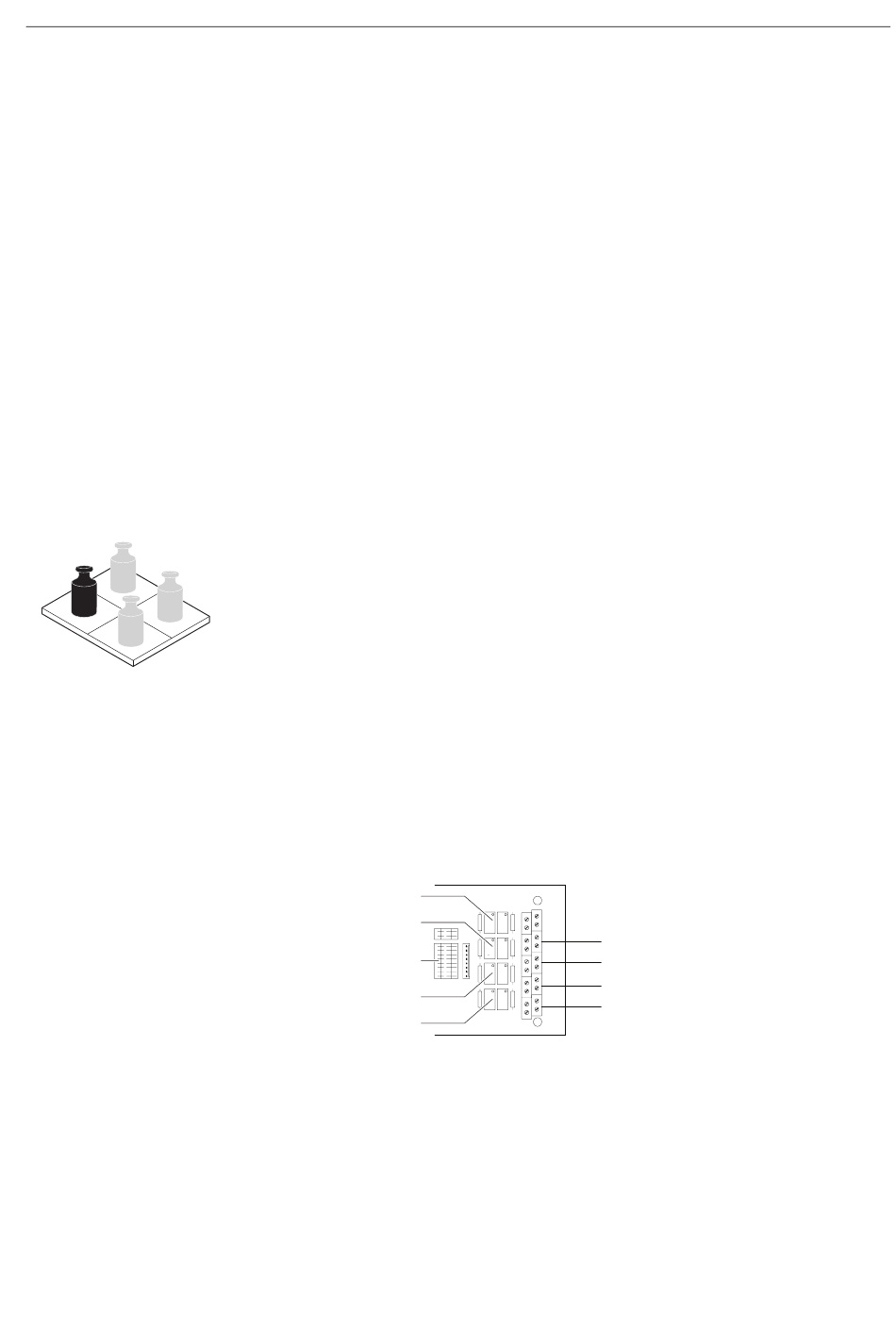

Contrôle de la sensibilité aux charges excentrées
Dans la suite, on décrit le contrôle pour une plate-forme de pesage à capteurs
multiples avec 4 cellules de pesée.
1. Placer le poids de contrôle (1/3 de la charge maximale) au milieu du plateau de
charge et tarer.
2. Poser le poids de contrôle successivement au milieu des 4 quadrants et noter la
valeur absolue avec le signe correspondant.
En cas d'écarts supérieurs à l'erreur maximale tolérée lors de la vérification, un
réglage est nécessaire.
Régler les coins
Notes
• Toujours commencer le réglage par le coin présentant l'écart le plus élevé.
• Le réglage de la cellule de pesée 1 se fait avec la paire de potentiomètres 1. La
même chose s'applique en conséquence pour les cellules de pesée 2, 3 et 4.
Paire de potentiomètre 4
Paire de potentiomètre 3
Crochets commutateurs
Paire de potentiomètre 2
Paire de potentiomètre 1
05/12
Cellule de mesure 4
Cellule de mesure 3
Cellule de mesure 2
Cellule de mesure 1
Installation
11
