Combustion
Au cas où les valeurs de combustion trouvées au début de l'inter-
vention ne respecteraient pas les normes en vigueur ou, en tous
cas, ne correspondent pas à une combustion appropriée, contacter
le service après-vente et faites-lui effectuer les réglages néces-
saires.
6.3 Ouverture du brûleur
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'installation.
DANGER
Fermer le robinet d'arrêt du combustible.
DANGER
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
D10449
6.4 Fermeture du brûleur
Pour fermer le brûleur, installer à nouveau tous les composants en
suivant la procédé inverse:
➤ Retirer les 2 extensions 9) et visser à nouveau les vis 8) sur
les glissières 4);
➤ Pousser le brûleur jusqu'à environ 4 po du manchon;
➤ Réinsérer la tige de l'électrode et faire glisser le brûleur aussi
loin que possible.
➤ Visser les vis 3) pour fixer le brûleur à la tête de combustion;
➤ Visser les 4 vis 1) pour installer le capot 2).
20052069
Entretien
9
8
2
1 7
32

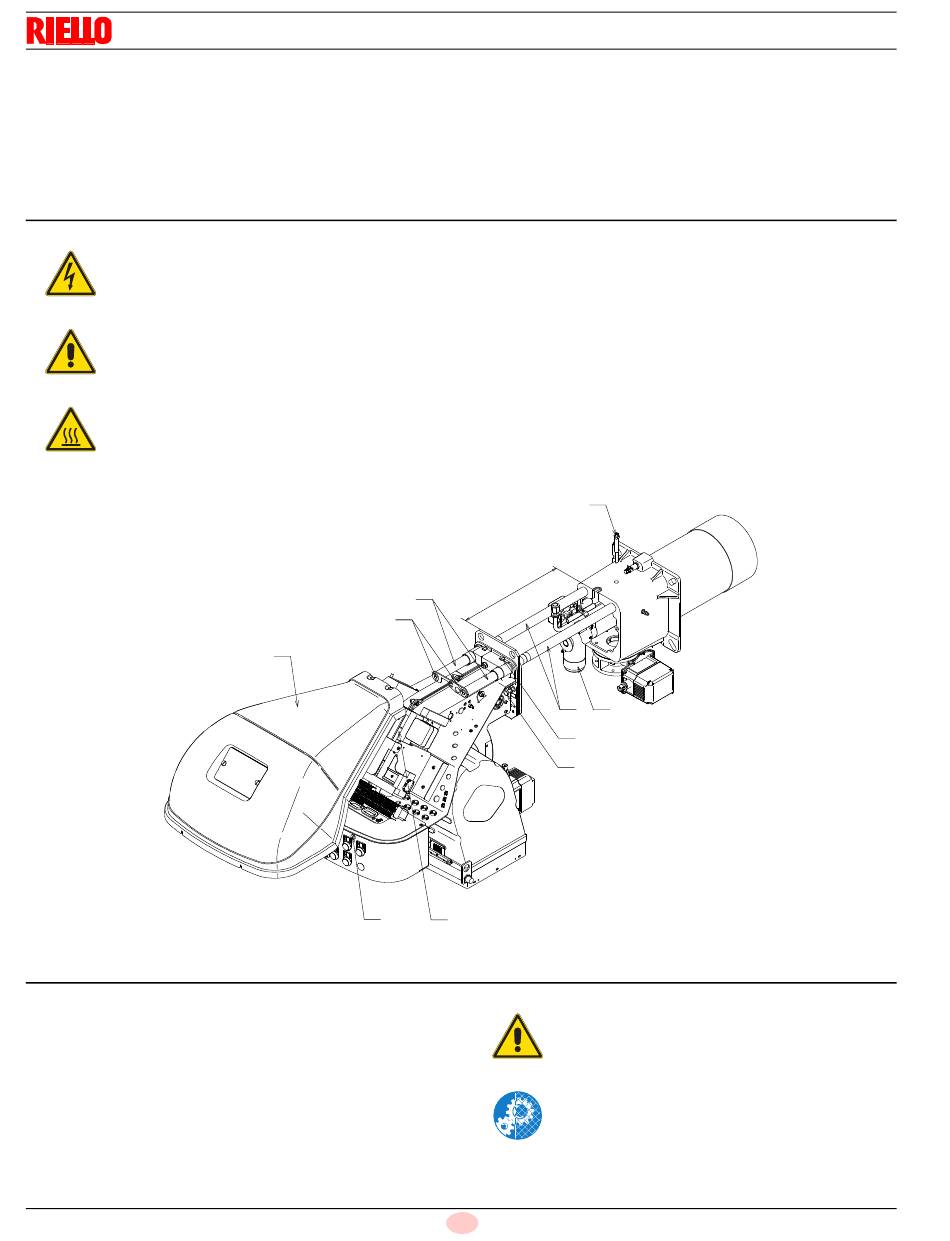

Pour ouvrir le brûleur, suivre les indications suivantes:
➤ desserrer les 4 vis 1) (Fig. 39) et retirer le capot 2);
➤ installer les 2 extensions 9) sur les glissières 4) et visser à
nouveau les vis 8);
➤ retirer les vis 3) et tirer le brûleur sur les glissières 4) d'environ
4 po;
➤ déconnecter la tige de l'électrode et retirer ensuite complète-
ment le brûleur des glissières;
➤ retirer la vis 6) et extraire la partie interne 5) de la tête.
6
4"
4 5
1
3
Rétablir l'alimentation électrique du brûleur.
ATTENTION
Effectuées toutes les opérations d'entretien, de net-
toyage ou de contrôle, remonter le capot et tous les
dispositifs de sécurité et de protection du bruleur.
F
Fig. 39
