9.3 Montage des roues cages

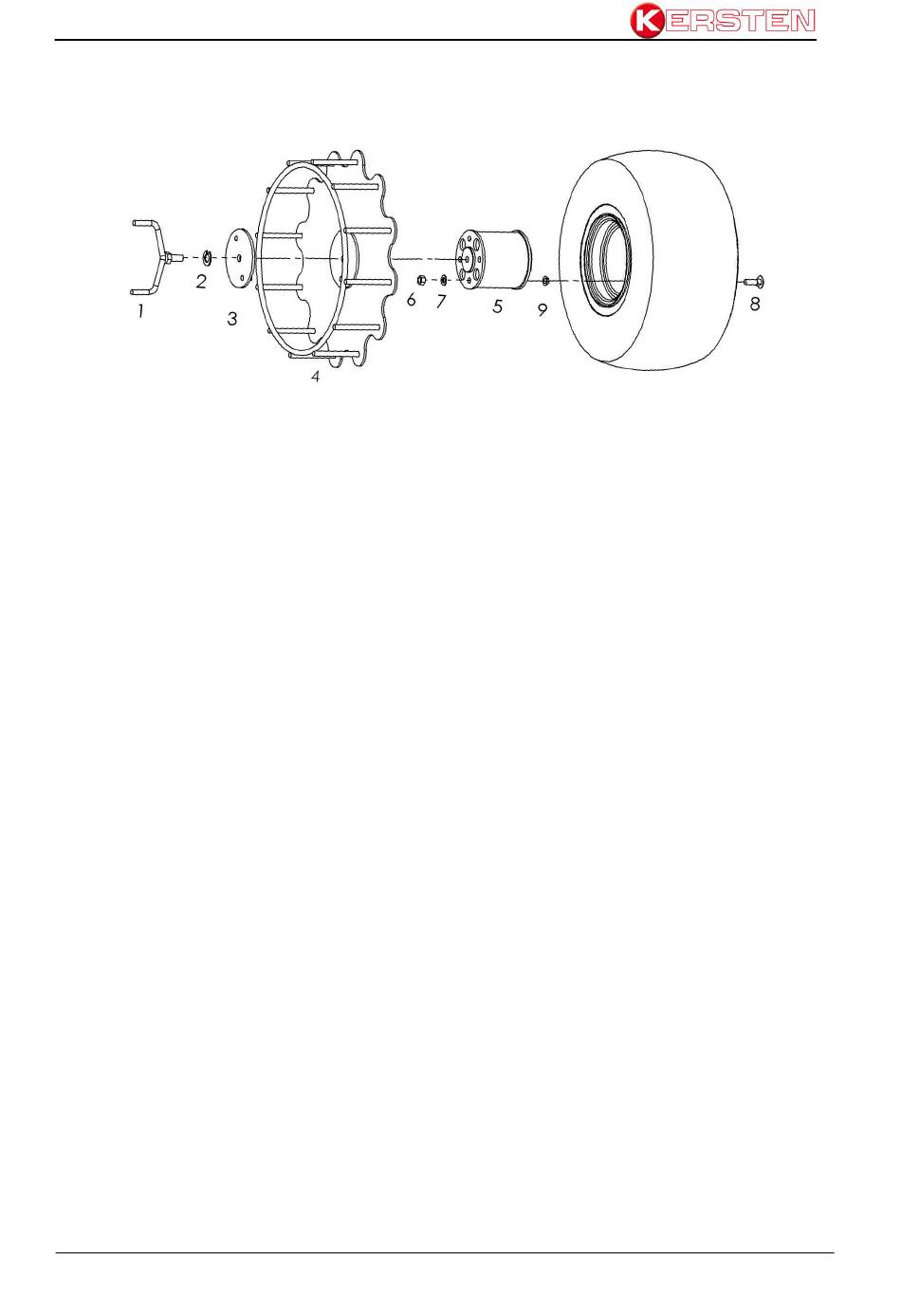

Figure 8.3
Pour monter les roues cages, les moyeux de montage (Fig.8.3; pos.5) doivent d'abord être installés
des deux côtés.
•
Utilisez les outils appropriés pour soulever la partie arrière de l'outil automoteur jusqu'à ce que
les roues motrices soient dégagées et libres de bouger. La machine soulevée est supportée par
une surface dure - par ex. Bois équarri - à fixer pour éviter les chutes accidentelles.
•
Desserrer les écrous de roue des deux côtés, retirer les roues motrices et retirer les boulons de
roue existants des moyeux de roue. Ceux-ci sont remplacés par les boulons de roue M12 x 50
fournis.
•
Placez d'abord la roue motrice puis le moyeu de fixation fourni de la roue maillée sur le moyeu
de roue existant. Les rondelles coniques doivent être insérées entre la roue motrice et le moyeu
de montage afin que la roue motrice soit centrée fermement sur le moyeu de roue. Le moyeu
d'entraînement et la roue supplémentaire sont vissés fermement à l'aide des écrous d'arrêt
fournis. L'écrou de butée est inséré dans l'écrou de 19 mm et guidé vers le goujon de roue au
moyen d'une longue extension à travers le moyeu de montage.
•
Les roues cages sont montées sur un sol meuble immédiatement avant utilisation. Étant donné
que les roues cage ont un diamètre plus grand que les roues motrices, la machine ou les roues
motrices doivent être placées sur une base solide, par ex. debout sur un bloc de bois.
•
La roue cage est placée sur le moyeu et fixée par la plaque d'entraînement (Fig.8.3; Pos.3).
•
Enfin, la roue cage et la plaque d'entraînement sont fixées par la vis à oreilles (Fig.8.3; pos.1).
Pour éviter un desserrage involontaire de la vis à oreilles, il devrait y avoir une rondelle
élastique devant la vis à oreilles (Fig.8.3; pos.2).
