Fonctionnement du porte-outil
8.5 Réglage en hauteur du guidon
Le guidon est réglable dans l'angle d'inclinaison afin de garantir à l'opérateur une hauteur de travail
ergonomique optimale.
1. Desserrez la poignée tournante (Fig.7.3; pos.1).
2. Agitez la barre à main jusqu'à ce que les rondelles de blocage des dents soient libres.
3. Amenez la main courante à la hauteur souhaitée et insérez-la dans le loquet approprié.
4. Resserrez la poignée rotative (Fig.7.3; pos.1).

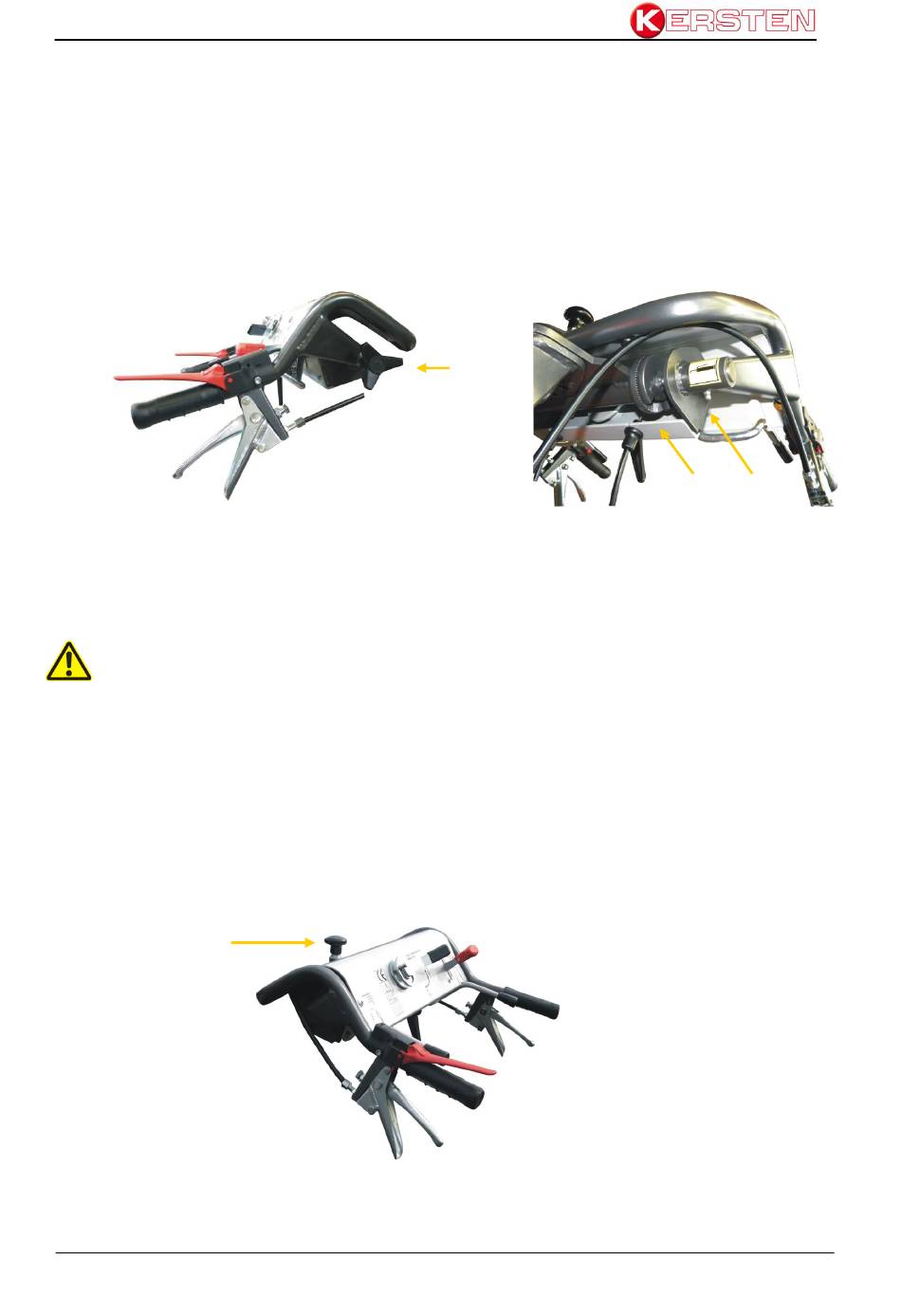

Figure 7.3
Remarque:
L'angle d'inclinaison du guidon est fixé à l'aide de rondelles dentées (Fig.7.4; pos.1). Pour
permettre un réglage, un disque denté peut être déplacé axialement. Pour assurer son
déplacement permanent, il doit être lubrifié toutes les 20 heures de fonctionnement. Le point de
lubrification (Fig.7.4; pos.2) est situé à gauche sous le panneau de commande dans le sens de la
marche.
8.6 Orientation du guidon
Le guidon peut pivoter d'environ 30 ° de sa position normale (position médiane) vers la gauche ou
vers la droite.
1.Tirez et maintenez le bouton (Fig.7.5; Item 1).
2. Faites pivoter la main courante vers la gauche ou la droite dans la position souhaitée.
3. Relâchez le bouton (Fig. 7.5; pos. 1) et déplacez légèrement le guidon vers la gauche et la
droite jusqu'à ce que le boulon de verrouillage s'enclenche.
1
Figure 7.5
Manuel du porte-outil mono-essieu UBS HYDRO
1
Figure 7.4
17
1
2
B00023 R01
