Montage
9.2 Montage des protections de mains
L'assemblage de la protection des mains est décrit plus en détail ci-dessous et illustré à la figure
8.2.
1. Pour assembler la protection gauche, placez le gabarit de perçage fourni (Fig. 8.2, élément 1)
sur le guidon (Fig. 8.2, élément 2) et percez deux trous de 6,5 mm.
2. Vissez le support de montage gauche (Fig. 8.2, élément 3) avec 2 vis M 6 x 20, 2 rondelles de
carrosserie chacune et des écrous d'arrêt.
3. Fixez le protège-main avec 2 vis M6 x 20, 2 rondelles de carrosserie et 2 contre-écrous.
4. Suivez les mêmes étapes pour installer la protection de la main droite.
3
Manuel du porte-outil mono-essieu UBS HYDRO

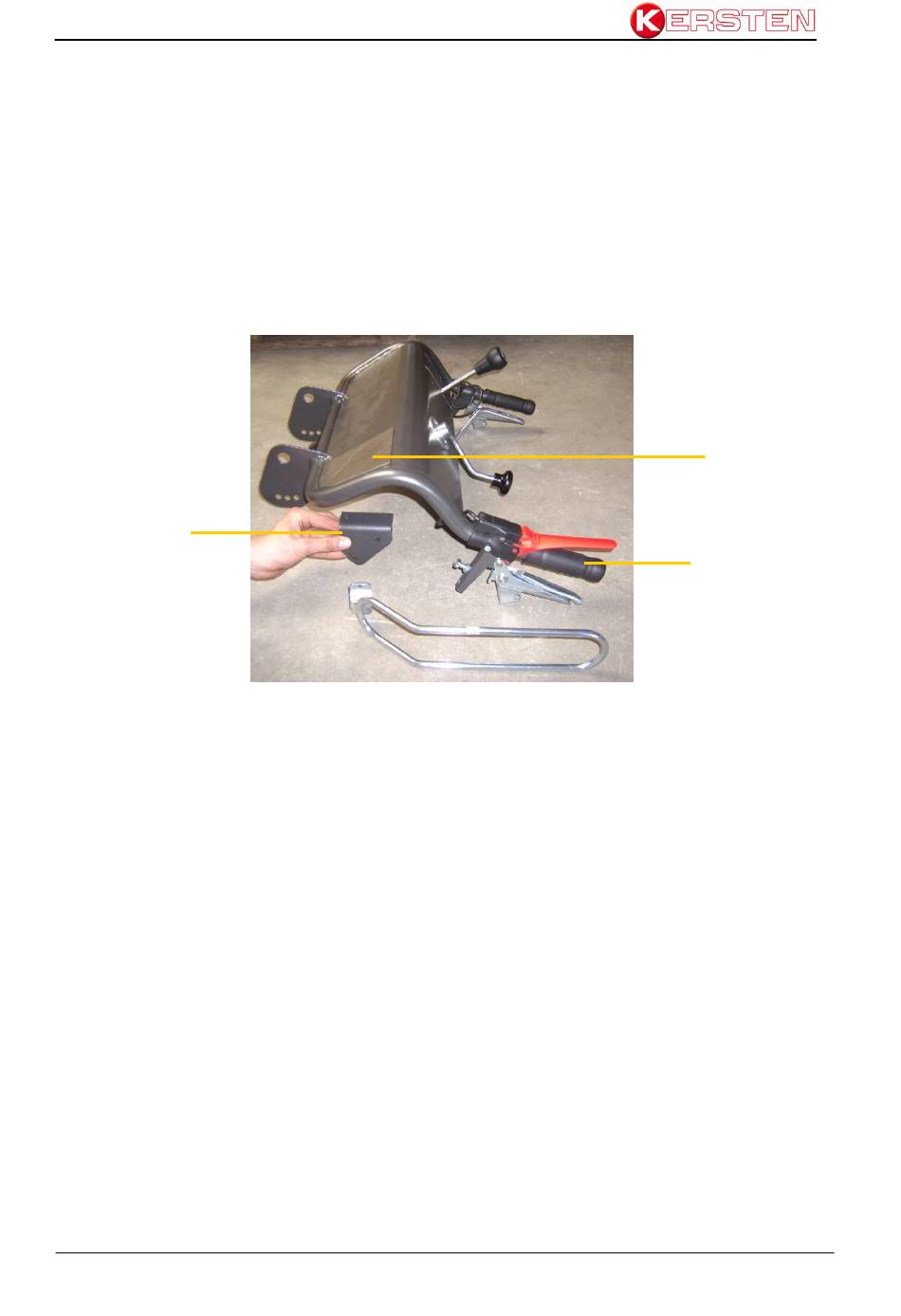

Figure 8.2
20
1
2
B00023 R01
