Roues cages
Montage des moyeux

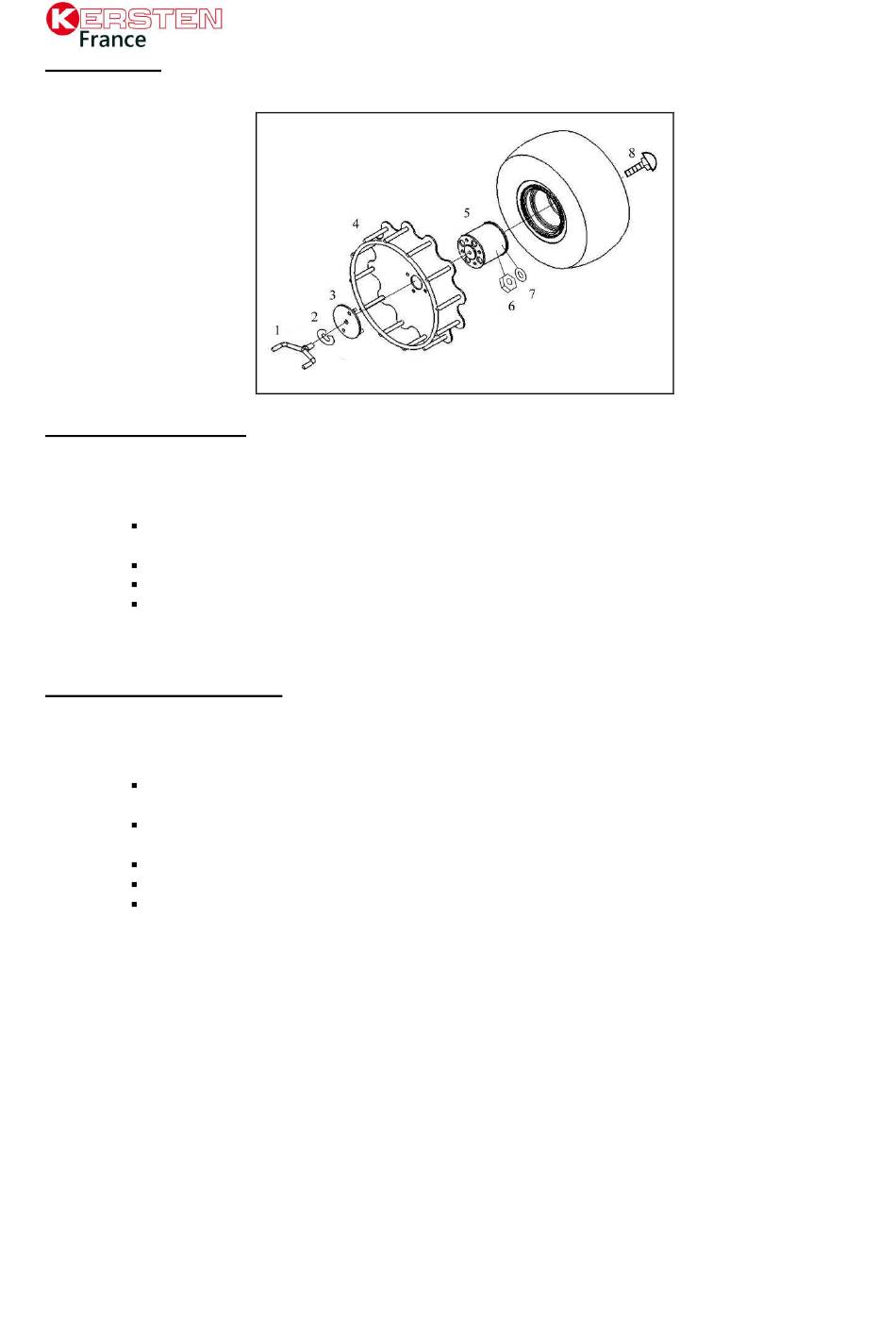

Le montage des roues cages nécessite le montage préalable des moyeux (repère 5).
Soulevez un côté de la machine de façon à soulager une roue. Calez la machine pour
éviter tout basculement
Otez les vis de fixation de la roue et remplacez-les par les vis M12x50 fournies
Fixez la roue et le moyeu ensemble
Procédez de même pour l'autre roue
Montage des roues cages
Le montage des roues cages nécessite le montage préalable des moyeux ( voir paragraphe
précédent).
Soulevez un côté de la machine de façon à soulager une roue. Calez la machine pour
éviter tout basculement.
Mettez en place la roue cage et orientez-la jusqu'à ce que les trous de perçage soit en
face
Mettez en place la rondelle 3
Fixez l'ensemble à l'aide de la vis de blocage repère 1.
Procédez de même pour l'autre roue
