Type de montage
Montage à base de mortier
Montage à sec sans mortier
avec kit d'installation ES
Montage à sec sans mortier
avec panneau anti-feu
1 Tolérance de l'ouverture de montage ± 2 mm
2
Pour une longueur de 305 mm et le montage superposé de clapets coupe-feu, la distance entre les clapets FK2-EU doit être d'au moins 75
mm.
Cloison légère avec structure portante en bois et revêtement des deux côtés

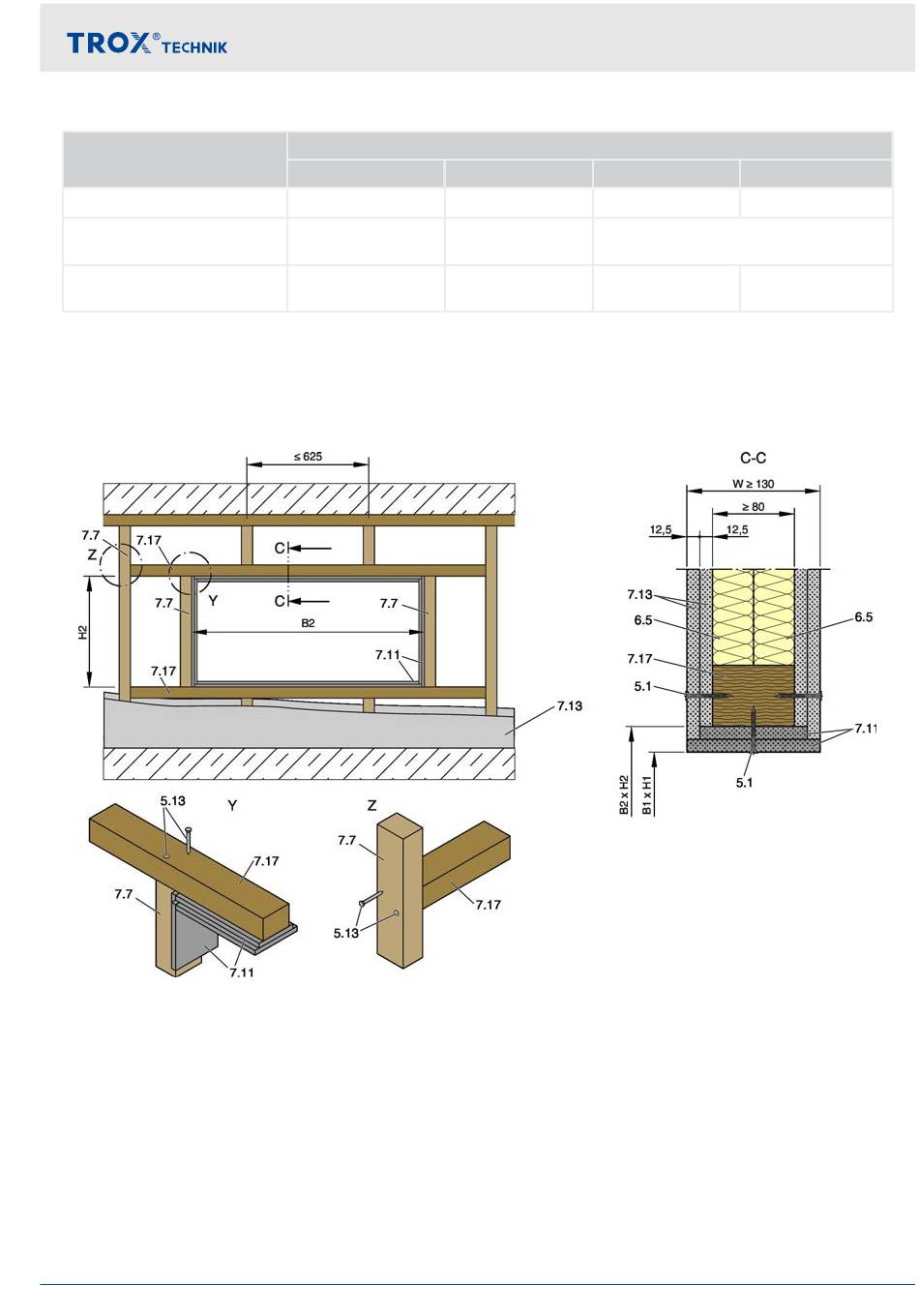

Fig. 116 : Cloison légère avec structure portante en bois et revêtement des deux côtés
5,1 Vis mur sec
5,13 Vis ou cheville en bois
6,5 Laine minérale (en fonction de la construction du
mur)
7,7 Ossature bois 60 × 80 mm *
7,11 Panneaux de garnissage, double couche, joint
en quinconce
B1
B + 450 max.
B + 140
1
B + 80 à 1200
Clapet coupe-feu Type FK2-EU
Cloisons légères avec structure de support en bo... > Général
Ouverture de montage [mm]
H1
H + 450 max.
H + 140
H + 80 à 1200
7,13 Revêtement, voir les détails de montage
7,17 Chevêtres, ossature bois / traverse,
minimum 60 × 80 mm*
B1 × H1 Ouverture de montage propre
B2 × H2 Ouverture dans la construction à pans de
bois
* Au moins 60 × 60 mm jusqu'à EI 60 S
Montage
s1 s2
≤ 225
60 2
montage central
40 – 600 2
60
– 225
– 600
