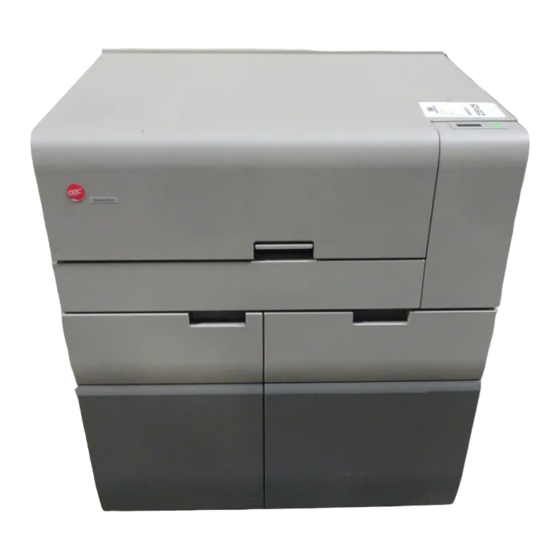

GBC StreamWire Manuel D'instructions Et D'utilisation
  1. Manuels
  2. Marques
  3. GBC Manuels
  4. Machines à relier
  5. StreamWire
  6. Manuel d'instructions et d'utilisation

GBC StreamWire Manuel D'instructions Et D'utilisation

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 20

Liens rapides

Télécharger ce manuel
GB
Operation Instructions Manual
F
Manuel d'instructions et d'utilisation
E
Manual de instrucciones de operación
Manuale d'istruzioni
I
D
Bedienungsanleitung
NL
Gebruiksaanwijzing
PT
Manual de instruções de operação
Руководство по эксплуатации
RU
操作使用手册
CHI
Issue Date: Novmeber 2018
StreamWire
Part Number: 7716514
Revision number: D1
