R-204(W)
FONCTIONS DES COMPOSANTS IMPORTANTS
MECANISME D'OUVERTURE DE PORTE
La porte s'ouvre en appuyant sur le bouton d'ouverture situé
sur le panneau de commandes, consulter la figure D-1.
Lorsque le bouton d'ouverture est enfoncé, le bouton
d'ouverture relève le levier du commutateur, puis le levier
du commutateur pousse la tête de loquet vers le haut. Les
têtes du loquet sont déplacées vers le haut, et dégagées
du crochet de loquet. Désormais la porte peut s'ouvrir.
Têtes des loquets
Porte
Levier du
commutateur

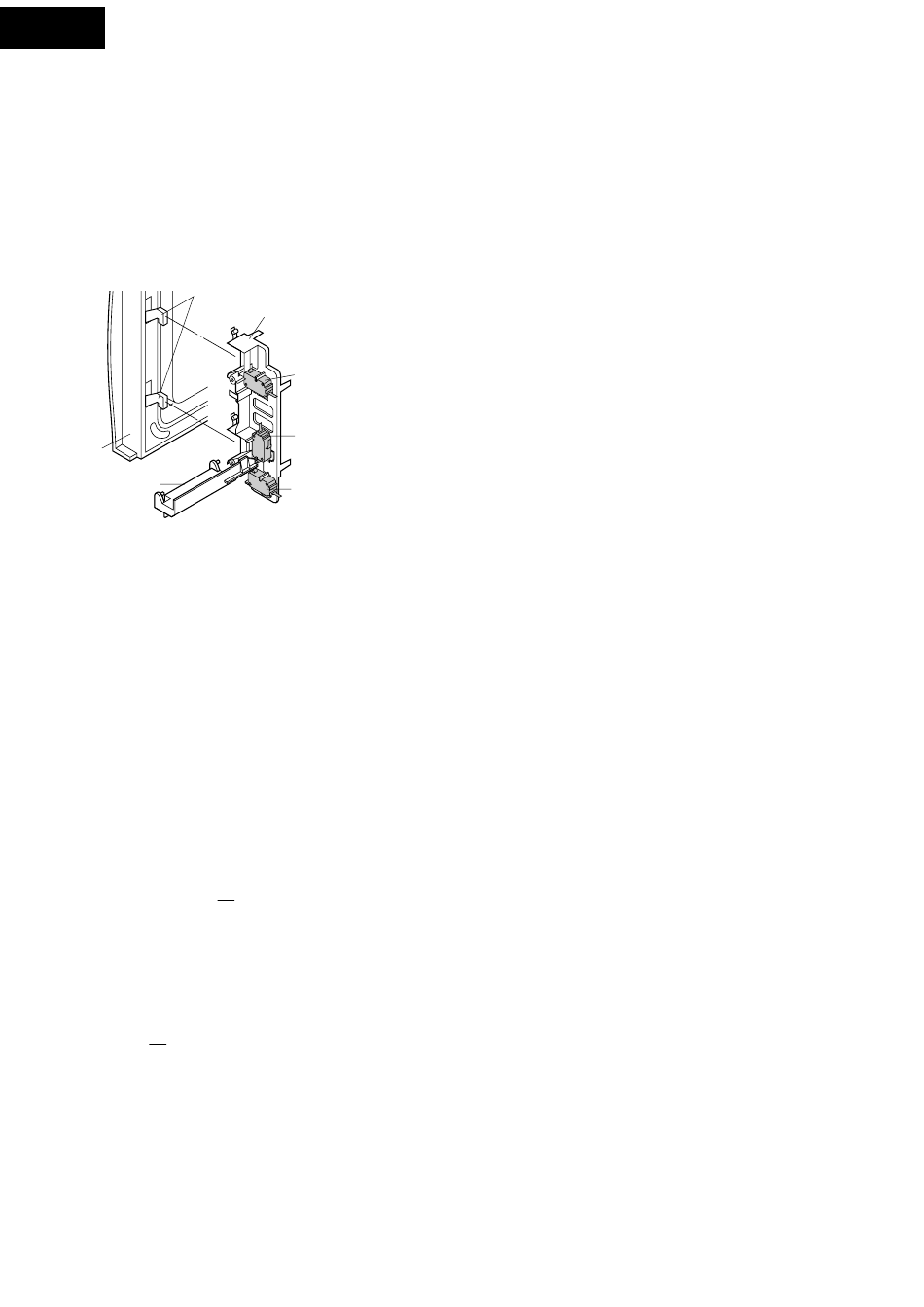

Figure D-1. Mécanisme d'ouverture de porte
1 ER COMMUTATEUR DE VERROUILLAGE (SW1)
ET LE 2EME COMMUTATEUR DE CONTRÔLE DU
RELAIS DE VERROUILLAGE (SW3)
1. Lorsque la porte du four est fermée, les contacts
(COM-NO) doivent être fermés.
COMMUTATEUR DE CONTRÔLE (SW2)
1. Lorsque la porte du four est fermée, les contacts
(COM-NC) doivent être ouverts.
2. Lorsque la porte du four est ouverte les contacts
(COM-NC) doivent être fermés.
3. Si la porte est ouverte et que les contacts sur le premier
(COM-NO) commutateur de verrouillage (SW1) ne
parviennent pas à s'ouvrir, le fusible F8A fond immé-
diatement après la fermeture des contacts (COM-NC)
sur le commutateur de contrôle (SW2).
ATTENTION : AVANT DE REMPLACER UN FUSIBLE
FONDU F1 TESTER LE PREMIER COM-
MUTATEUR DE VERROUILLAGE (SW1)
ET COMMUTATEUR DE CONTRÔLE
(SW2) POUR UN BON FONCTIONNE-
MENT. (SE REPORTER AU CHAPITRE
"PROCEDURE DE TEST".)
FUSIBLE (F1)
1. Le fusible F1 saute lorsque les contacts (COM-NO) du
1er commutateur de verrouillage (SW1) restent fermés
lorsque la porte du four est ouverte et lorsque les con-
tacts (COM-NC) du commutateur de contrôle (SW2)
sont fermés.
2. Si le faisceau de câble H.T. ou des composants éle-
ctriques sont court-circuités, ce fusible F8A fond pour
empêcher une décharge électrique ou un risque d'incen-
die.
Crochet du loquet
SW3 :
2 ème commutateur
de contrôle du relais
de verrouillage
SW2 :
Commutateur
de contrôle
SW1:
Premier commutateur
de verrouillage
6
FUSIBLE A HAUTE TENSION (F2)
Ce fusible à haute tension fond lorsque le redresseur
haute tension ou le magnétron sont court-circuités.
FUSIBLE THERMIQUE (TF)
Le fusible thermique, situé dans la partie supérieure de la
cavité du four sert à éviter au four d'être endommagé par le feu.
Si la nourriture chargée dans le four est surchauffée, que ce
soit à cause d'une erreur de durée de cuisson ou d'une panne
de l'unité de commande, le fusible thermique va s'ouvrir.
En temps normal, le fusible thermique reste fermé. Cepen-
dant lorsque la cavité du four atteint des températures
anormalement élevées, le fusible thermique s'ouvre à
248°F (120°C), éteignant ainsi le four.
MOTEUR DU PLATEAU TOURNANT (TTM)
Le moteur du plateau tournant entraîne l'appui du tourni-
quet qui fait tourner le plateau tournant.
MOTEUR DU VENTILATEUR (FM)
Le moteur du ventilateur entraîne une lame qui attire l'air
frais de l'extérieur. Cet air frais est dirigé à travers les
moulinets d'air qui entourent le magnétron et refroidit le
magnétron. Cet air est conduit dans la cavité du four afin
d'éliminer la buée et les vapeurs qui se dégagent des
aliments chauffés. Il est ensuite évacué à travers les
bouches d'aération de la cavité du four.
FILTRE ANTI-PARASITES
L'ensemble filtre anti-parasites empêche les parasites de
fréquence radio qui pourraient refouler dans le circuit
électrique.
