ATTENTION, RADIATION DES MICRO-ONDES .......................... COUVERTURE INTERIEURE AVANT
REPARATION ........................................................................................................................................... 2
CARACTERISTIQUES DU PRODUIT ...................................................................................................... 3
INFORMATIONS GENERALES ............................................................................................................... 3
VUE APPARENTE .................................................................................................................................... 4
ORDRE DES OPERATIONS .................................................................................................................... 5
FONCTIONS DES COMPOSANTS IMPORTANTS ................................................................................. 6
GUIDE DE DEPISTAGE DES PANNES ................................................................................................... 7
PROCEDURE DE TEST ........................................................................................................................... 7
ENSEMBLE PANNEAU DE COMMANDE .............................................................................................. 13
REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE ......................................... 16
MESURE DES MICRO-ONDES ............................................................................................................. 22
DONNEES DE TEST EN UN COUP D'OEIL .......................................................................................... 23
DIAGRAMME DES CIRCUITS ............................................................................................................... 23
DIAGRAMME ILLUSTRE ....................................................................................................................... 24
CIRCUIT DU PANNEAU DE COMMANDE ............................................................................................ 25
CARTE DES CIRCUITS IMPRIMES ....................................................................................................... 26
LISTE DES PIECES ............................................................................................................................... 27
MANUEL D'ENTRETIEN
0
30
11
25
MODELES
12
20
13
15
14
800
560
400
240
80
Dans l'intérêt des utilisateurs et pour leur sécurité, le four devra être
réparé et remis dans son état initial en utilisant exclusivement les
pièces identiques à celles qui ont été spécifiées.
TABLE DES MATIERES
SHARP CORPORATION
33

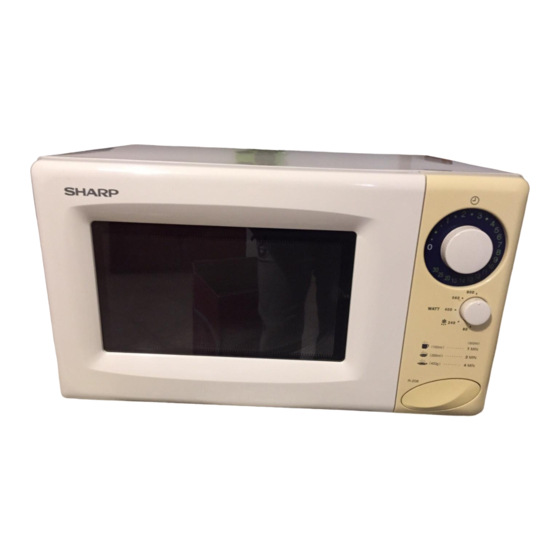

FOUR A MICRO-ONDES
R-208(W)
R-208(IN)
R-208(IN)
R-208(W)
S1302R208PHW/F
Page
