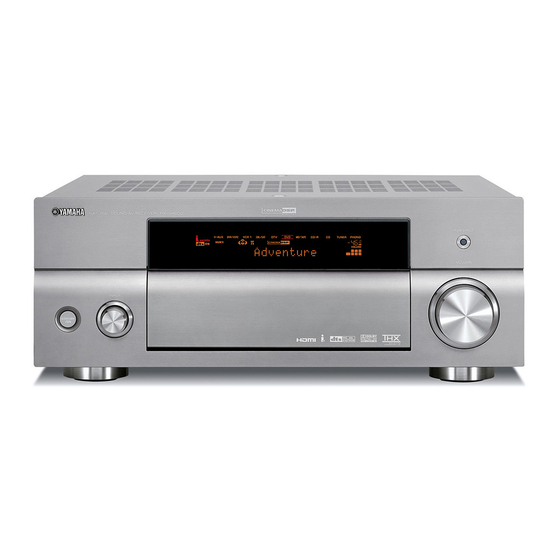

Yamaha RX-V4600 Mode D'emploi
  1. Manuels
  2. Marques
  3. Yamaha Manuels
  4. Récepteurs stéréo
  5. RX-V4600
  6. Mode d'emploi

Yamaha RX-V4600 Mode D'emploi

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
MARQUE: YAMAHA
REFERENCE: RX-V 4600 TITANE
CODIC: 2101394
