1.4 Vue d'ensemble des systèmes

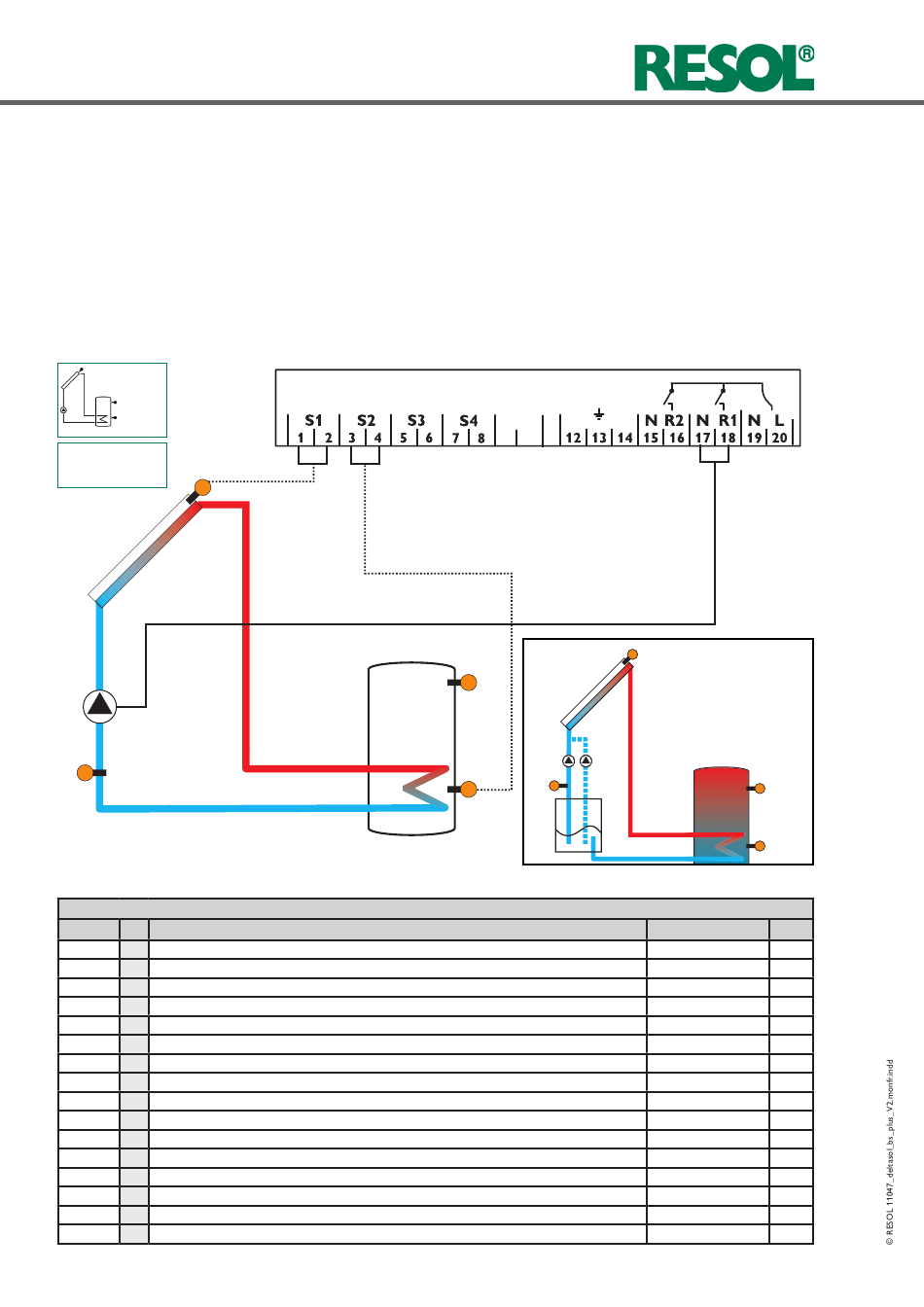

Système 1
Le régulateur calcule la différence de température entre la
sonde capteur S1 et la sonde réservoir S2. Dès que la diffé-
rence de température entre ces deux sondes est supérieure
ou égale à la valeur d'activation préétablie (DT O), la pompe
(R1) se met en marche et le réservoir est chauffé jusqu'à
ce que sa température atteigne la valeur de désactivation
prédéfinie (DT F) ou sa température maximale (R MX).
Les sondes S3 et S4 peuvent être connectées en option
INST 1
S1
R1
S4 / TRET
Canaux d'affichage
Canal Signification
INIT x* Initialisation ODB active
x* Durée de remplissage ODB active
FLL
STAB x* Stabilisation ODB active
CAP x Température du capteur
TR x Température du réservoir
S3 x Température de la sonde 3
TSR x* Température du réservoir en haut
S4 x Température de la sonde 4
TRET x* Température de la sonde retour
n % x Vitesse R1
hP x Heures de fonctionnement R1
hP1 x* Heures de fonctionnement R1 (lorsque OBST est activée)
hP2 x* Heures de fonctionnement R2 (lorsque OBST est activée)
kWh x* Quantité de chaleur en kWh
MWh x* Quantité de chaleur en MWh
HRE x Heure
| 6
pour effectuer des mesures. S3 peut également s'utiliser
comme sonde de référence de l'option arrêt d'urgence du
réservoir (ORLI).
Lorsque l'option bilan calorimétrique (OCAL) est activée,
la sonde S4 doit s'utiliser comme sonde retour.
Lorsque l'option drainback (ODB) est activée, le relais 2
peut être utilisé pour activer une pompe booster. La fonction
booster (OBST) doit, pour cela, être activée.
VBus
9 10
S3
R1 R2
S2
S4
S1
exemple de système
drainback (avec une
pompe booster)
S3
S2
Borne Page
- 37
- 37
- 37
S1 37
S2 37
S3 37
S3 37
S4 37
S4 37
R1 38
R1 38
R1 38
R2 38
- 38
- 38
- 38
