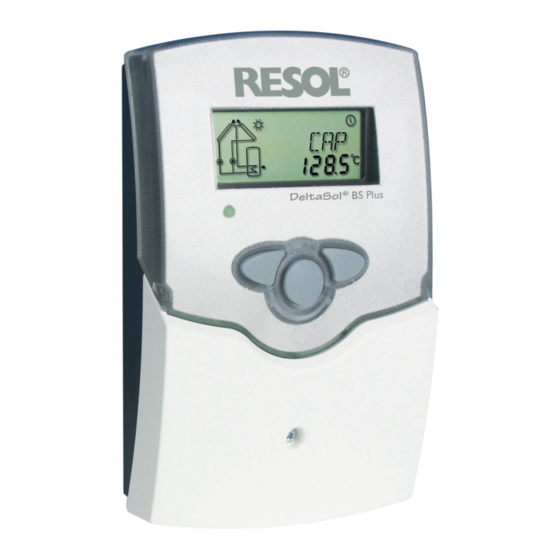

RESOL DeltaSol
BS Plus
Montage
Raccordements
Utilisation
Détection de pannes
Exemples d'application
Manuel
Nous vous remercions d'avoir acheté cet appareil RESOL.
www.resol.de
Veuillez lire ce manuel avec soin avant d'utiliser l'appareil.

Publicité

Table des Matières
loading

Sommaire des Matières pour Resol DeltaSol BS Plus

  • Page 1 ® RESOL DeltaSol BS Plus Montage Raccordements Utilisation Détection de pannes Exemples d’application Manuel Nous vous remercions d’avoir acheté cet appareil RESOL. www.resol.de Veuillez lire ce manuel avec soin avant d’utiliser l’appareil.
  • Page 2: Table Des Matières

    Avertissement indique que de graves dommages corpo- duit, celui-ci étant conforme aux dispositions rels, voire même un danger de mort peuvent survenir. communautaires prévoyant son apposition. La déclaration de conformité de la société RESOL est disponible sur demande. Traitement des déchets Note •...
  • Page 3: Fonctions

    • Contrôle des fonctions • Fonction thermostat (program- mation temporelle) • Paramétrage et contrôle du sy- stème possibles à travers le logi-  ciel RESOL Service Center • Simplicité de maniement et  d’utilisation  • Boîtier facile à monter et de de- sign exceptionnel Étendue de la fourniture:...
  • Page 4: Installation

    BS Plus DeltaSol ® Installation AVERTISSEMENT ! 1.1 Montage Débrancher le régulateur du réseau électrique avant de l’ouvrir. écran Effectuez le montage de l’appareil dans une pièce sèche. Afin d’assurer le bon fonctionnement de l’appareil, veiller à ne pas l’exposer à des champs électromagnétiques trop forts.
  • Page 5: Transmission De Données / Bus

    BS Plus DeltaSol ® 1.2.1 Transmission de données / bus Le régulateur est équipé du bus RESOL qui lui permet de transmettre des données à des modules externes et d’alimenter ces derniers en energie électrique. La connexion 220 ... 240 V~ du bus s’effectue avec les bornes marquées “Vbus”...
  • Page 6: Système De Chauffage Solaire Et Échange De Chaleur

    BS Plus DeltaSol ® 1.2.3 Disposition des bornes: système 2 Système de chauffage solaire et échange de chaleur avec réservoir existant avec 1 réservoir, 4 sondes et 2 pompes. INST 2 Symbole Descriptif réservoir 1 réservoir 2 Sonde de capteur Sonde inférieure de réservoir Sonde supérieure de...
  • Page 7: Système De Chauffage Solaire Et Charge De Réservoir Stratifié

    BS Plus DeltaSol ® Système de chauffage solaire et charge de réservoir 1.2.5 Disposition des bornes: système 4 stratifié avec 1 réservoir, 3 sondes, 1 pompe solaire et 1 vanne à 3 voies pour la charge du réservoir stratifié. La son- de S4 / TRET peut s’utiliser optionnellement pour effectuer des bilans de quantité...
  • Page 8: Système De Chauffage Solaire Avec 2 Réservoirs Et

    BS Plus DeltaSol ® Système de chauffage solaire avec 2 réservoirs et 1.2.6 Disposition des bornes: système 6 logique de pompes avec 2 réservoirs, 3 sondes et 2 pompes solaires. INST 6 réservoir 1 réservoir 2 Symbole Descriptif Sonde de capteur Sonde de réservoir 1 Sonde de réservoir 2 Sonde de mesure...
  • Page 9: Système De Chauffage Solaire Avec Chauffage D'appoint Par Chaudière À Combustible Solide

    BS Plus DeltaSol ® 1.2.8 Disposition des bornes: système 8 Système de chauffage solaire avec chauffage d’appoint par chaudière à combustible solide avec 1 réservoir, 4 sondes, 1 pompe solaire et 1 pompe pour chauffage d’appoint. INST 8 Symbole Descriptif Sonde de capteur Sonde inférieure de réservoir...
  • Page 10: Utilisation Et Fonctionnement

    BS Plus DeltaSol ® Utilisation et fonctionnement 2.1 Touches de réglage Pour commander le régulateur, utilisez les 3 touches situ- ées sous l’écran. La touche 1 sert à avancer dans le menu d’affichage ou à augmenter des valeurs de réglage. La touche 2 sert à...
  • Page 11: Sonde De Température

    BS Plus DeltaSol ® 2.2.3 Indicateur de schémas de systèmes L’indicateur de schémas de systèmes (schéma actif des sys- tèmes) indique les schémas sélectionnés. Cet indicateur se compose de plusieurs symboles d’éléments des systèmes qui, selon l’état actuel du système de chauffage, clignotent, restent affichés ou sont masqués.
  • Page 12: Première Mise En Service

    BS Plus DeltaSol ® 3. Première mise en service Lors de la première mise en service, réglez avant tout le schéma de système désiré 1. Brancher l’appareil au réseau électrique. Le régulateur met en marche une phase d’initialisation dans laquelle le voyant de contrôle clignote en vert et en rouge.
  • Page 13: Paramètres De Réglage Et Canaux D'affichage

    BS Plus DeltaSol ® Paramètres de réglage et canaux d’affichage  4.1 Présentation des canaux Le canal correspondant est présent uniquement lorsque l’option „Bilan de quantité de chaleur“ (OHQM) est ac- tivée. Legende:  Le canal correspondant est présent uniquement lorsque l’option „Bilan de quantité...
  • Page 14 BS Plus DeltaSol ® Canal Descriptif Page Option refroidissement du capteur 1 ORC1 Option refroidissement du capteur 1 Température maximale du capteur 1 Maximaltemperatur Kollektor 1 Option limitation minimale capteur 1 OCN1 Option limitation minimale capteur 1 Température minimale du capteur 1 CMN1 Température minimale du capteur 1 Option antigel capteur 1...
  • Page 15: Affichage De Température De Capteur

    BS Plus DeltaSol ® 4.1.1 Affichage de température de capteur Indique la température actuelle des capteurs. CAP, CAP1, CAP2: température de capteur • KOL : température du capteur (système avec Gamme d’affichage: 1 capteur) -40 ... +250 °C • KOL1 : température du capteur 1 •...
  • Page 16: Totaliseur D'heures De Fonctionnement

    BS Plus DeltaSol ® 4.1.6 Totaliseur d’heures de fonctionnement h P / h P1 / h P2: Le totaliseur d’heures de fonctionnement fait la somme des heures de fonctionnement solaire du relais correspondant Totaliseur d’heures de (h P / h P1 / hP2). L’écran affiche des heures complètes. fonctionnement Canal d’affichage La somme des heures de fonctionnement peut être remise à...
  • Page 17: Température Maximale De Réservoir

    BS Plus DeltaSol ® 4.1.9 Reglage ∆T Au départ, la régulation fonctionne comme une régulation de différence standard. Lorsque la différence d‘enclenchement DT O / DT1O / DT2O / DT3O: (DT O / DT1O / DT2O) est atteinte, la pompe se met en Différence temp.
  • Page 18: Température Limite Du Capteur

    BS Plus DeltaSol ® 4.1.12 Température limite du capteur Lorsque la température limite de capteur préréglée (LIM Déconnection de sécurité du capteur / LIM 1 / LIM 2) est dépassée, la pompe solaire (R1 / R2) s’arrête afin d’empêcher une surchauffe endommageante des composantes solaires (déconnection de sécurité...
  • Page 19: Charge Pendulaire

    BS Plus DeltaSol ® 4.1.16 Charge pendulaire Valeurs de réglage correspondantes: Réglage de fabrication Gamme de réglage Priorité [PRIO] (1 / INST 5,6) (2 / INST 4) Temps d’arrêt pendulaire [DARR] 2 min. 1-30 min. Temps de charge pendulaire [DCIR] 15 min.
  • Page 20: Réglage De Vitesse De Rotation

    BS Plus DeltaSol ® 4.1.19 Fonction thermostat (INST = 3) La fonction thermostat fonctionne indépendamment de Chauffage d’appoint Récupération de l’excès l’activité solaire et peut s’employer, par exemple, pour un de chaleur chauffage d’appoint ou pour récupérer l’excès de chaleur. •...
  • Page 21: Détection De Panne

    BS Plus DeltaSol ® 5. Détection de pannes Fusible T4A En cas de panne, les signes suivants s’affichent sur l’écran: 220 ... 240 V~ 1 (1) A ( 220 ... 240) V~ Temp. Sensor symboles d’avertissement (1) A (220 ... 240) V~ Pt1000 VBus 9 10...
  • Page 22: Divers

    BS Plus DeltaSol ® 5.1 Divers La pompe est chaude même si le transport thermique du La pompe se met en marche, s’arrête, se remet en marche capteur au réservoir n’a pas lieu; l’aller et le retour sont ... et ainsi de suite. aussi chauds l’un que l’autre;...
  • Page 23 BS Plus DeltaSol ® Les réservoirs se refroidissent pendant la nuit Contrôler l’inhibiteur de Contrôler aussi les autres reflux dans la circulation pompes reliées au réser- d’eau chaude - o.k. voir solaire. Est-ce que la pompe du circuit du capteur foncti- onne pendant la nuit? Vérifier la fonction correspondante dans le...
  • Page 24: Accessoires

    Protection contre les surtensions Il est conseillé d’employer la boîte de protection contre les surtensions RESOL SP1 pour protéger les sondes de température sensibles situées dans le capteur de surtensions extérieures (produites, par exemple, par des éclairs dans les environs).
