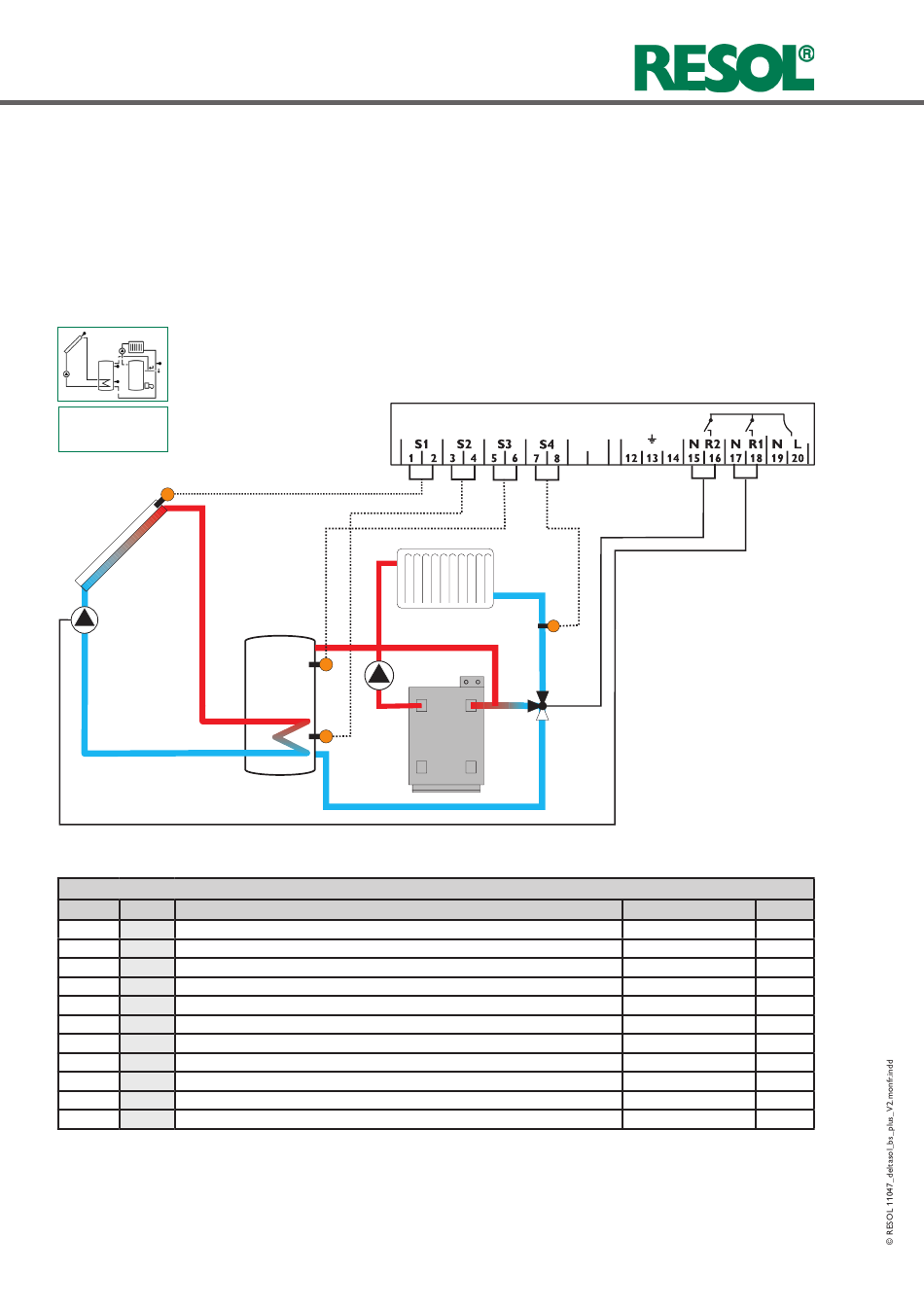

Système 9
Le régulateur calcule la différence de température entre
la sonde capteur S1 et la sonde réservoir S2. Dès que la
différence de température entre ces deux sondes est supé-
rieure ou égale à la valeur d'activation établie (DT O) pour
la pompe (R1), celle-ci se met en marche et le réservoir est
chauffé jusqu'à ce que sa température atteigne la valeur de
désactivation prédéfinie ou sa température maximale (R MX).
INST 9
S1
R1
Canaux d'affichage
Canal Signification
x*
INIT Initialisation ODB active
FLL x* Durée de remplissage ODB active
x*
STAB Stabilisation ODB active
CAP x Température du capteur
TIR x Température du réservoir 1 en bas
TSR x Température du réservoir 1 en haut
TRCC x Température du circuit de chauffage
n % x Vitesse relais
hP1 x Heures de fonctionnement R1
hP2 x Heures de fonctionnement R2
HRE x Heure
| 28
Lorsque la différence de température entre les sondes S3
et S4 est supérieure ou égale à la valeur établie d'activation
(DT3O), le relais R2 active la fonction d'augmentation de
la température du retour en mettant en route la vanne à 3
voies. S3 peut également s'utiliser comme sonde de référence
de l'option arrêt d'urgence du réservoir (ORLI).
S3
S2
VBus
9 10
S4
R2
Borne
-
-
-
S1
S2
S3
S4
R1
R1
R2
-
Page
37
37
37
37
37
37
37
38
38
38
38
