BS Plus
DeltaSol
®
Système 10

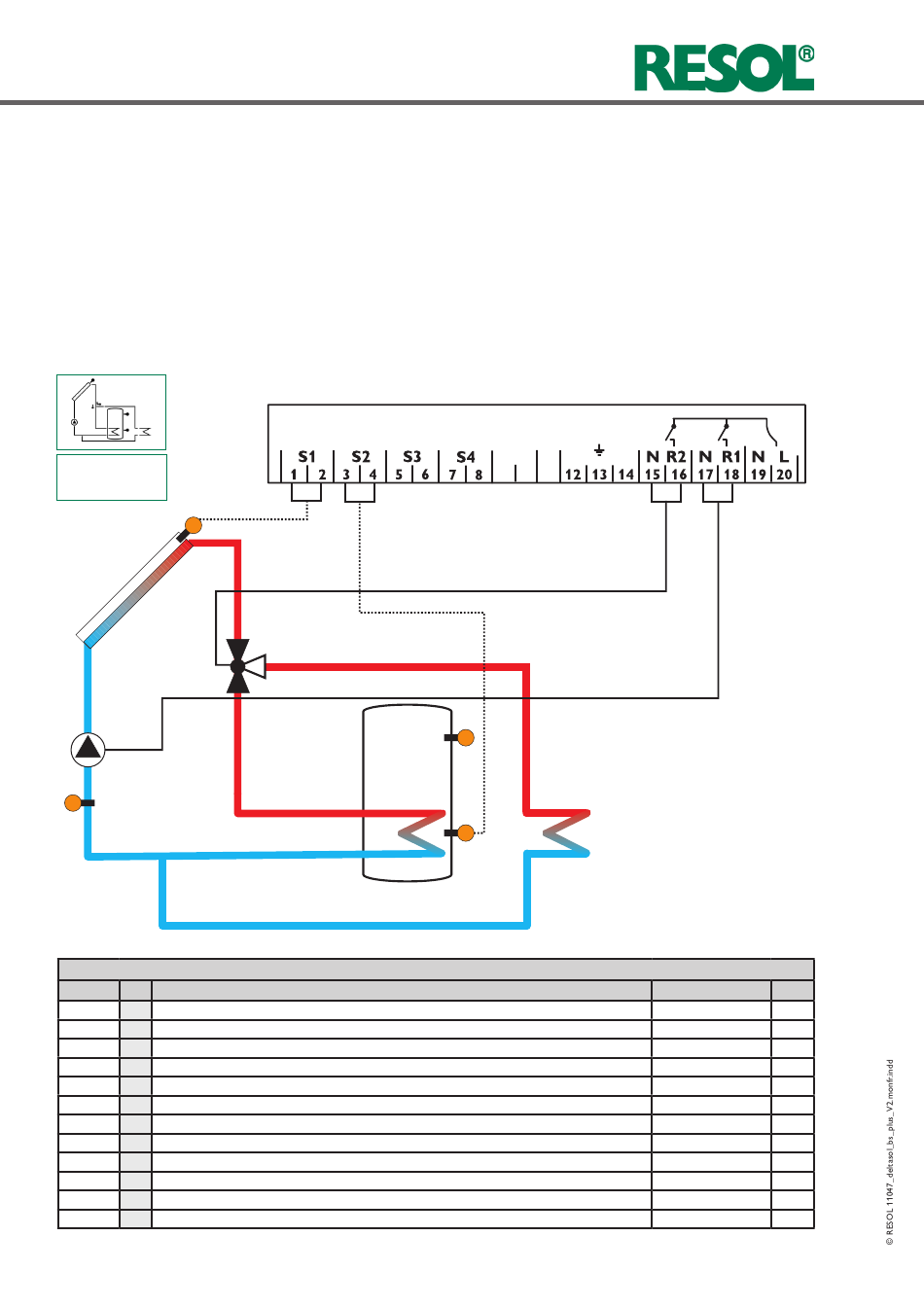

Le régulateur calcule la différence de température entre
la sonde capteur S1 et la sonde réservoir S2. Dès que la
différence de température entre ces deux sondes est supé-
rieure ou égale à la valeur d'activation établie (DT O) pour
la pompe (R1), celle-ci se met en marche et le réservoir est
chauffé jusqu'à ce que sa température atteigne la valeur de
désactivation prédéfinie ou sa température maximale (R MX).
Lorsque la température du capteur atteint le seuil maximal
prédéfini (CMX), le relais R1 active la pompe solaire et le
relais R2 la vanne à 3 voies afin de dissiper l'excès de chaleur
INST 10
S1
R1
S4 / TRET
Canaux d'affichage
Canal
Signification
CAP
x
Température du capteur
TR
x
Température du réservoir
S3
x
Température de la sonde 3
TSR
x*
Température du réservoir en haut
S4
x
Température de la sonde 4
TRET
x* Température de la sonde retour
n %
x
Vitesse relais
h P1
x
Heures de fonctionnement R1
h P2
x
Heures de fonctionnement R2
kWh
x* Quantité de chaleur kWh
MWh
x* Quantité de chaleur MWh
HRE
x
Heure
| 30
R2
vers la source froide. Pour des raisons de sécurité, ceci se
produit uniquement lorsque la température maximale du
réservoir est inférieure à la température d'arrêt d'urgence
du réservoir de 95 °C [200 °F].
Les sondes S3 et S4 peuvent être connectées en option pour
effectuer des mesures.
Lorsque l'option bilan calorimétrique (OCAL) est activée,
la sonde S4 doit être utilisée pour mesurer la température
du retour. S3 peut également s'utiliser comme sonde de
référence de l'option arrêt d'urgence du réservoir (ORLI).
VBus
9
10
S3
S2
Borne
Page
S1
37
S2
37
S3
37
S3
37
S4
37
S4
37
R1
38
R1
38
R2
38
-
38
-
38
-
38
