Système 7

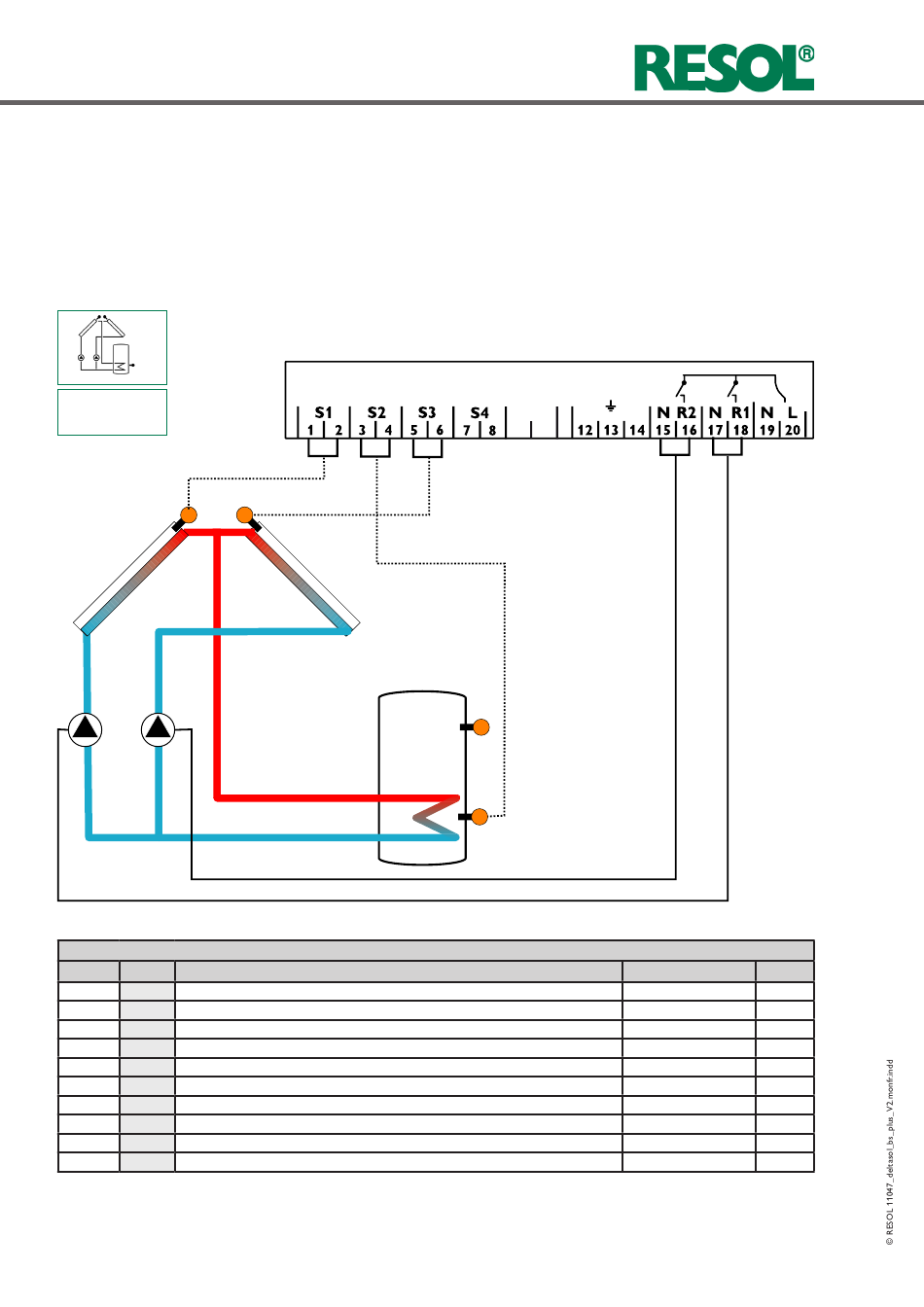

Le régulateur calcule la différence de température entre
les sondes capteur S1 et S3 et la sonde réservoir S2. Dès
que les différences sont supérieures ou égales à la valeur
d'activation préétablie (DT O), une ou les deux pompes
solaires se mettent en marche (R1 ou/et R2) et le réservoir
est chauffé jusqu'à ce que sa température atteigne la valeur
INST 7
S1 S3
R1
R2
Canaux d'affichage
Canal Signification
CAP1 x Température du capteur 1
TR x Température du réservoir
CAP2 x Température du capteur 2
S4 x Température de la sonde 4
TSR x* Température du réservoir en haut
n1 % x Vitesse R1
n2 % x Vitesse R2
h P1 x Heures de fonctionnement R1
h P2 x Heures de fonctionnement R2
HRE x Heure
| 22
de désactivation prédéfinie (DT F) ou sa température ma-
ximale (R MX).
La sonde S4 peuvent être connectée en option pour effectuer
des mesures ou pour s'utiliser comme sonde de référence
de l'option arrêt d'urgence du réservoir(ORLI).
VBus
9 10
S4
S2
Borne Page
S1 37
S2 37
S3 37
S4 37
S3 37
R1 38
R2 38
R1 38
R2 38
- 38
