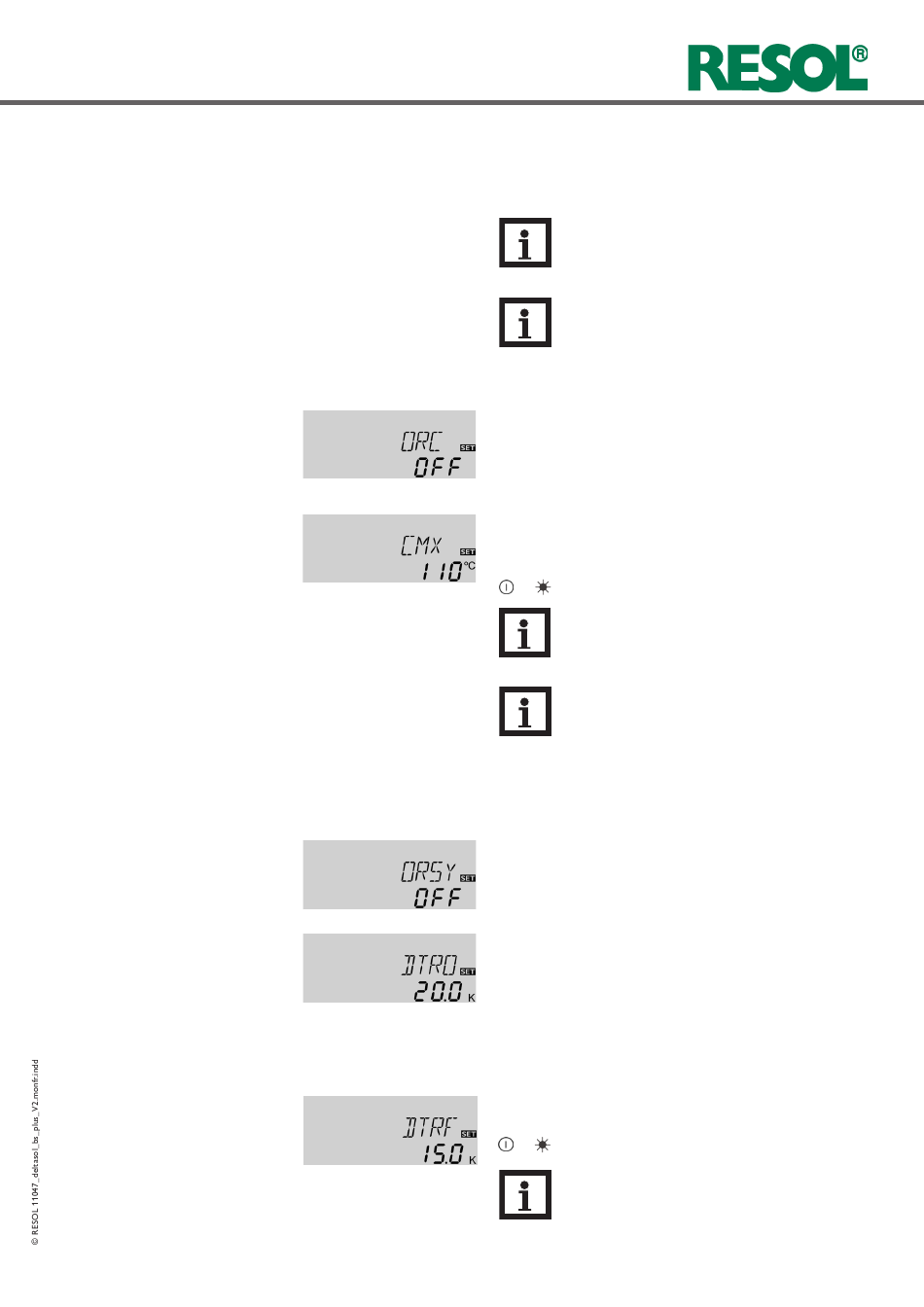

Fonctions de refroidissement

Fonction refroidissement du capteur

ORC / ORC1 / ORC2 :
Option refroidissement du
capteur
gamme de réglage : OFF / ON
réglage d'usine : OFF
CMX / CMX1 / CMX2 :
Temp. maximale du capteur
gamme de réglage :
70 ... 160 °C [150 ... 320 °F]
intervalles de réglage :
1 K [1 °Ra]
réglage d'usine : 110 °C [230 °F]
Fonction de refroidissement du système
ORSY :
Option refroidissement du
système
gamme de réglage : OFF / ON
réglage d'usine : OFF
DTRO :
Différence de temp.
d'activation
gamme de réglage :
1.0 ... 30.0 K [2.0 ... 60.0 °Ra]
intervalles de réglage :
0.5 K [1 °Ra]
réglage d'usine :
20.0 K [40.0 °Ra]
DTRF :
Différence de temp. de
désactivation
gamme de réglage :
0.5 ... 29.5 K [1.0 ... 59.0 °Ra]
intervalles de réglage :
0.5 K [1 °Ra]
réglage d'usine : 15.0 K
[30.0 °Ra]
Les 3 fonctions de refroidissement sont décrites ci-dessous
(refroidissement du capteur, du système et du réservoir).
Les notes suivantes sont valables pour toutes ces fonctions
de refroidissement :
Nota bene:
Les fonctions de refroidissement ne s'activent
pas tant que le chauffage solaire est susceptible
d'avoir lieu.
Nota bene :
Dans les systèmes à 2 réservoirs, les fonctions
de refroidissement s'appliquent au réservoir 1
ou à la partie inférieure du réservoir (INST = 4).
La fonction de refroidissement du capteur permet de main-
tenir celui-ci à la température de fonctionnement.
Lorsque la température du réservoir atteint la valeur ma-
ximale préétablie, le chauffage solaire s'arrête. Lorsque la
température du capteur atteint la valeur maximale préétablie,
la pompe solaire est activée jusqu'à ce que la température du
capteur soit de nouveau inférieure de 5 K [10 °Ra] à la valeur
maximale. Pendant ce temps, la température du réservoir
peut continuer à augmenter mais uniquement jusqu'à 95 °C
[200 °F] (arrêt d'urgence du réservoir).
Lorsque la fonction refroidissement du capteur est active,
et s'affichent sur l'écran en clignotant.
Nota bene :
Cette fonction est uniquement disponible lors-
que la fonction de refroidissement du système
(ORSY) est désactivée.
Nota bene :
Dans le système 10, le paramètre CMX est
disponible indépendamment du fait que la fon-
ction ORC soit activée ou non. Il s'utilise pour
évacuer l'excès de chaleur de l'installation solaire
sans qu'aucune autre condition d'activation ne
soit nécessaire.
Lorsque la fonction de refroidissement du système est ac-
tivée, le régulateur essaye de maintenir l'installation solaire
activée le plus longtemps possible. Cette fonction ne tient
pas compte de la température maximale du réservoir afin
d'alléger la contrainte thermique à laquelle sont soumis le
capteur et le caloporteur lors de journées très ensoleillées.
Une fois que la différence de température entre le cap-
teur et le réservoir atteint la valeur d'activation (DTRO),
l'installation solaire reste active même lorsque la tempé-
rature du réservoir a dépassé le seuil maximal préétabli
(R MX / R1MX). Le réservoir est alors chauffé jusqu'à ce
que la température du réservoir atteigne 95 °C [200 °F]
(arrêt d'urgence du capteur), que la différence de tempéra-
ture soit inférieure à la valeur DTRF préétablie ou jusqu'à
ce que la température du capteur atteigne le seuil d'arrêt
d'urgence (LIM).
Lorsque la fonction refroidissement du système est active,
et s'affichent sur l'écran en clignotant.
Nota bene :
Cette fonction est uniquement disponible lors-
que la fonction de refroidissement du capteur
(ORC) est désactivée.
