Bilan calorimétrique

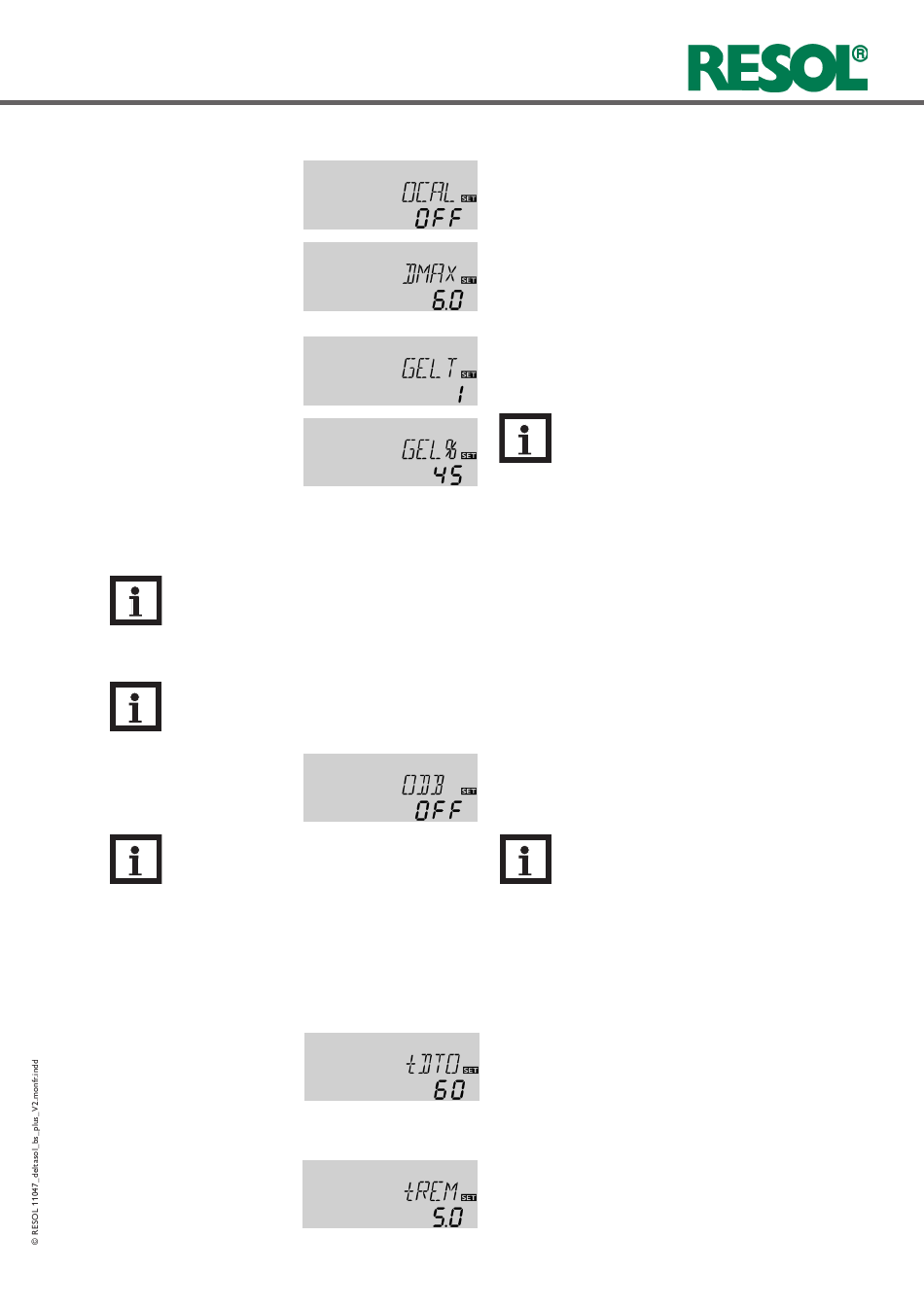

OCAL :
Bilan calorimétrique
gamme de réglage : OFF / ON
réglage d'usine : OFF
DMAX :
Débit en l/min
gamme de réglage : 0.5 ... 100.0
intervalles de réglage : 0.5
réglage d'usine: 6.0
GELT :

Fluide caloporteur

gamme de réglage : 0 ... 3
réglage d'usine : 1
GEL% :
Concentration d'antigel
en Vol% (GEL% est masqué
avec GELT 0 et 3)
gamme de réglage : 20 ... 70 %
intervalles de réglage : 1 %
réglage d'usine : 45 %

Option drainback

Nota bene :
Les systèmes drainback requièrent des com-
posants supplémentaires tels qu'un réservoir
de stockage. Activez la fonction drainback
uniquement après avoir installé correctement
ces composants.
Nota bene :
L'option drainback est uniquement disponible
dans les systèmes équipés d'un réservoir et d'un
capteur (INST 1, 2, 3, 8 et 9).
ODB :
Option drainback
gamme de réglage : OFF / ON
réglage d'usine : OFF
Nota bene :
Lorsque l'option drainback ODB est activée, les
fonctions de refroidissement ORC, ORSY et
ORR ainsi que la fonction antigel OFA ne sont
pas disponibles.
Lorsque ORC, ORSY, ORR ou OFA ont été
activée préalablement, elles seront désactivées,
dès que ODB est activée. Ces fonctions restent
désactivées, lorsque ODB est désactivée ulté-
rieurement.
Durée de la condition d'activation
tDTO:
Durée de la condition
d'activation
gamme de réglage : 1 ... 100 s
intervalles de réglage : 1 s
réglage d'usine : 60 s
Durée de remplissage
tREM :
Durée de remplissage
gamme de réglage :
1.0 ... 30.0 min
intervalles de réglage : 0.5 min
réglage d'usine : 5.0 min
Lorsque l'option OCAL est activée, la quantité de chaleur
récupérée peut être calculée et affichée. Il est possible
d'effectuer un bilan calorimétrique à l'aide d'un débitmètre
dans les systèmes 1, 3, 4, 5 et 10. Pour effectuer un bilan
calorimétrique, suivez les étapes suivantes :
Î Saisissez le débit affiché sur le débitmètre (en l/min)
dans le canal DMAX lorsque la pompe fonctionne à la
vitesse maximale.
Î Régler le type et la concentration d'antigel du caloporteur
dans les canaux GELT Ot GEL%.
Fluide caloporteur :
0 : pour l'eau
1 : pour du glycole propylénique
2 : pour du glycole éthylénique
3 : pour le Tyfocor LS / G-LS
®
Nota bene :
Lorsque le système 10 est sélectionné et que
l'option OCAL est activée, le bilan calori-
métrique s'interrompt dès que la vanne à 3
voies modifie le sens du courant pour permettre
d'évacuer l'excès de chaleur.
L'option drainback sert à renvoyer le caloporteur au réser-
voir de stockage lorsqu'il n'y a pas assez de chaleur pour
chauffer le réservoir en raison du faible rayonnement solaire.
L'option drainback active le remplissage du système dès que
le chauffage solaire commence.
Lorsque l'option ODB est activée, la pompe se met en
marche à 100 % pendant la durée de remplissage tREM
préréglée afin de remplir le système avec le caloporteur.
Une fois cette durée écoulée, la vitesse de la pompe diminue
jusqu'à la valeur minimale (nMN). Après cela, les conditions
de désactivation ne seront plus prise en considération
pendant la durée de stabilisation tSTB afin d'éviter une
désactivation hâtive du système.
Lorsque cette fonction est activée, les paramètres suivants
(tDTO, tREM et tSTB) sont disponibles :
Nota bene :
L'activation de l'option drainback ODB modifie
les valeurs définies dans les paramètres DT O,
DT F et DT N ainsi que le réglage par défaut
et la gamme de réglage du paramètre LIM (arrêt
d'urgence du capteur). Pour plus d'informations
sur ce sujet, voir la description des canaux.
Tous les réglages effectués avant d'activer cette
option seront effacés et devront, par conséquent,
être rétablis lorsque vous désactiverez de nou-
veau ladite option.
Le paramètre tDTOpermet de définir la durée pendant
laquelle la condition d'activation doit être satisfaite sans
interruption.
Le paramètre tREM permet de définir la durée de remplis-
sage du système. Pendant cette durée, la vitesse de la pompe
est réglée à 100 %.
