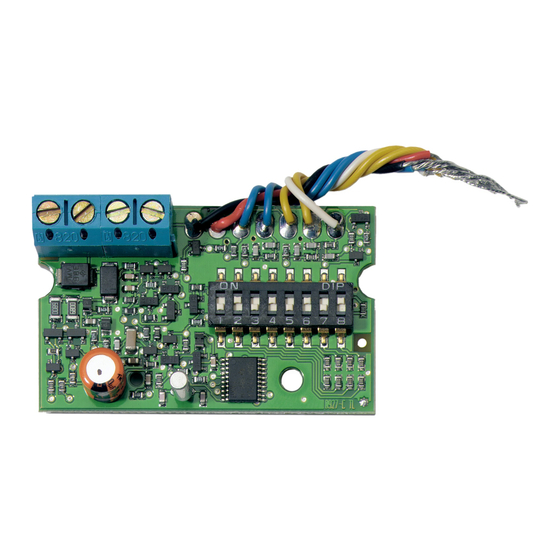

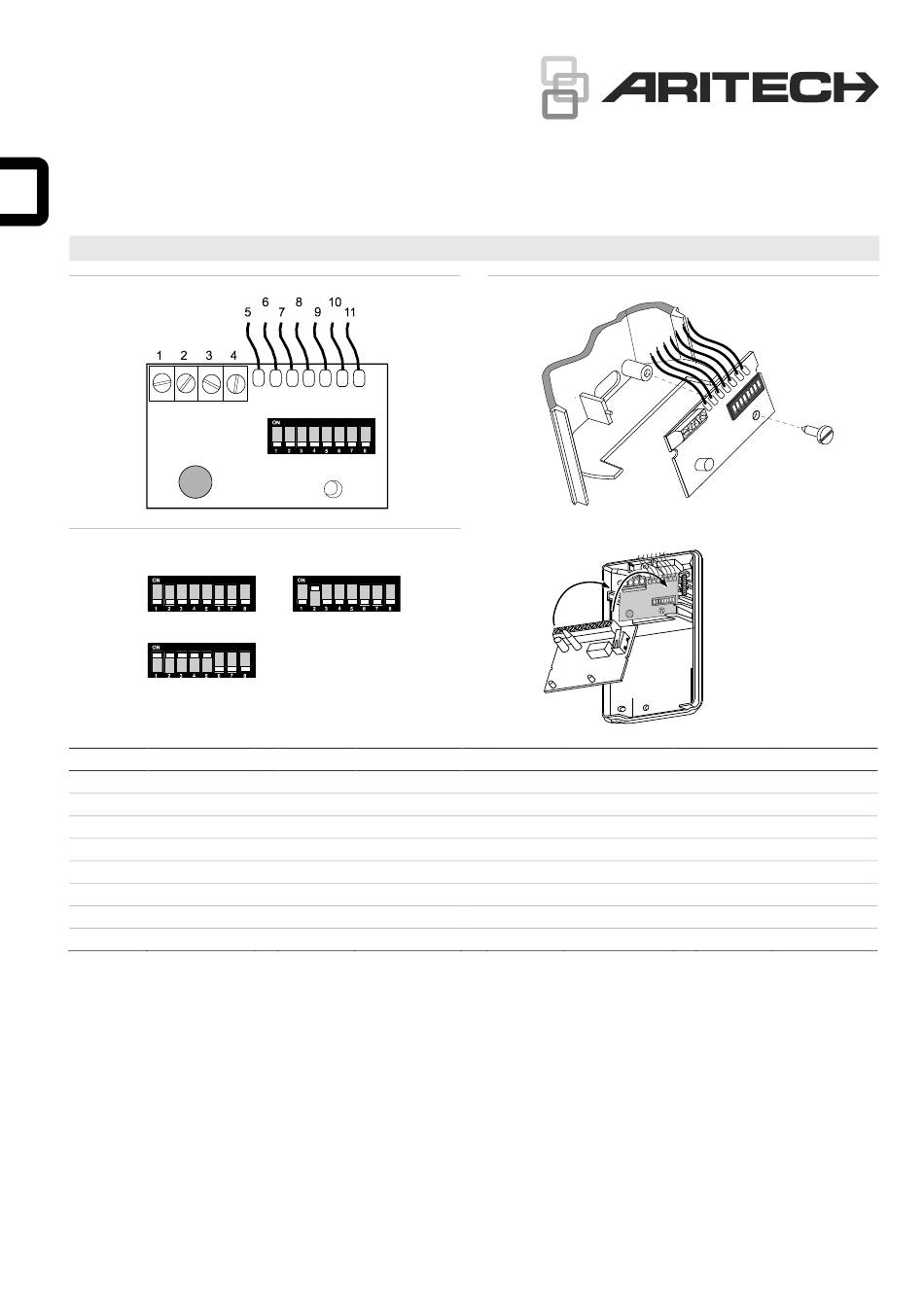

AD111 Internal PID Interface Installation Sheet
EN FR
IT
NL
1
3
Address 0
"1"
"0"
Address 31
"1"
"0"
Address
Setting
0
00000000
1
10000000
2
01000000
3
11000000
4
00100000
5
10100000
6
01100000
7
11100000
("1")=ON
© 2020 Carrier
Address 2
"1"
"0"
Address
Setting
8
00010000
9
10010000
10
01010000
11
11010000
12
00110000
13
10110000
14
01110000
15
11110000
2
A
B
Address
Setting
16
00001000
17
10001000
18
01001000
19
11001000
20
00101000
21
10101000
22
01101000
23
11101000
P/N 149957999-4 (ML) • REV E • ISS 14DEC20
1 / 8
EV125 Series
EV425 Series
EV500 Series
Address
Setting
24
00011000
25
10011000
26
01011000
27
11011000
28
00111000
29
10111000
30
01111000
31
11111000
