ELFA-KF/-RF
5.1.1
Montage de l'axe
• Fixer l'ELFA (è Fig. 4).

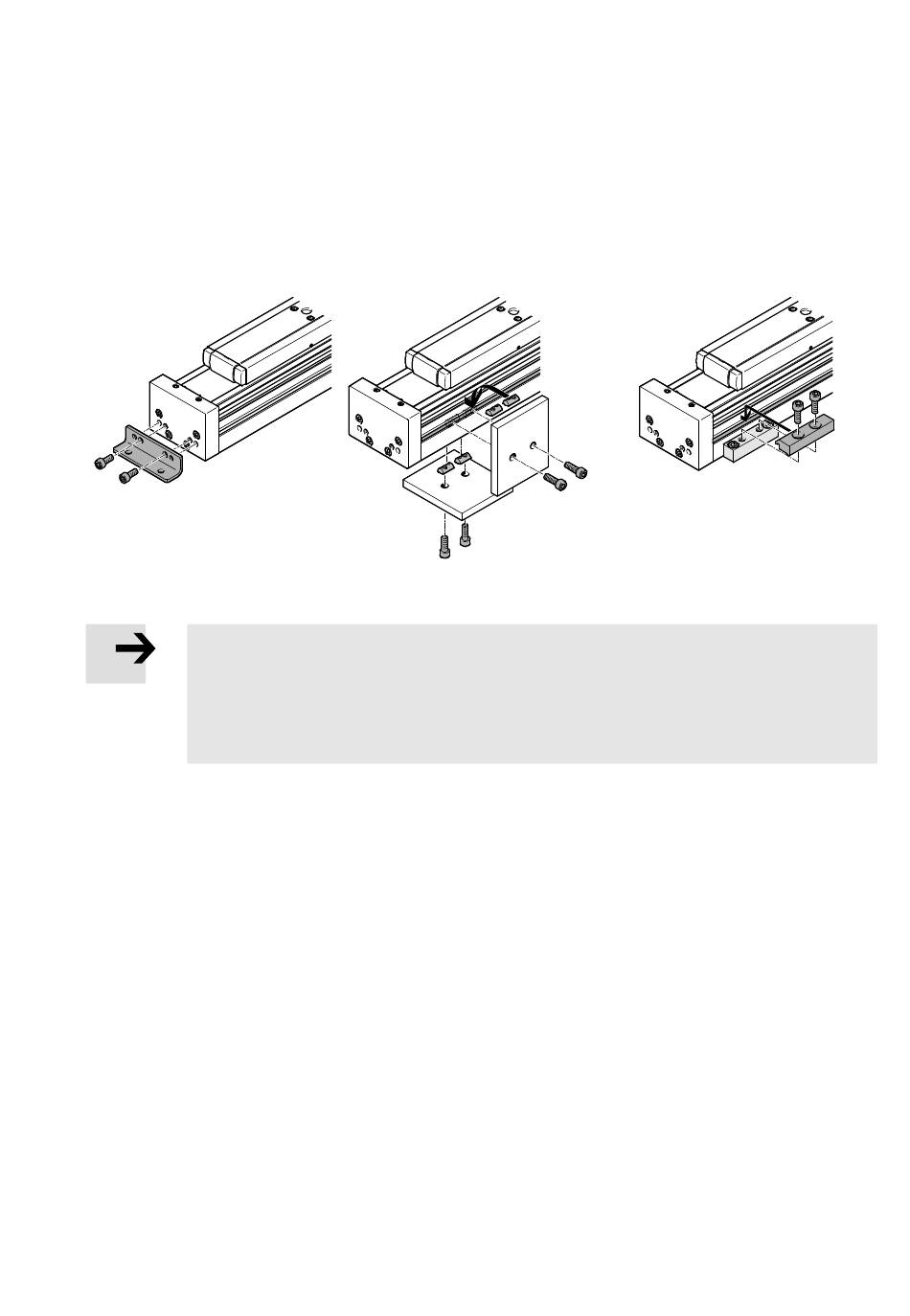

Interfaces pour les éléments de fixation
au niveau du couvercle
par ex. avec fixation par
1)
pattes HPE
1) è www.festo.com/catalogue
Fig. 4
Nota
Arrachage des vis dû à la fixation de l'axe exclusivement sur les couvercles et à une
sollicitation de couple trop élevée autour de l'axe longitudinal.
• En cas de sollicitations élevées, fixer l'axe sur le profilé avec des éléments
de fixation supplémentaires.
Lors de l'utilisation d'un axe de guidage ELFA en association avec un axe ELGA-TB/BS :
• Aligner l'axe d'entraînement et le fixer.
Utiliser les mêmes espacements des fixations/points de fixation pour l'axe de guidage. L'alig
nement de l'axe de guidage s'effectue par un déplacement sur les points de fixation avec le chariot
et la connexion transversale. Fixer l'axe de guidage lorsque les chariots avec la connexion
transversale se trouvent dans la zone des points de fixation.
Utiliser une interface avec compensation des tolérances (palier fixe/palier libre) le cas échéant.
Lors de montages sur portique, veiller également au parallélisme et à la hauteur du produit lors
de l'alignement des axes. Procéder à un amortissement de préférence au niveau de l'axe doté de la
charge utile la plus élevée.
• Serrer les vis du couvercle :
– M5 avec un couple de 5,9 Nm
– M6 avec un couple de 9,9 Nm.
• En présence d'accessoires de fixation, respecter le couple de serrage indiqué dans l'information-
produits correspondante.
Festo – ELFA-KF/-RF – 2019-05d Français
