Transport

Nota
Mouvement inopiné de composants. L'axe n'est pas freiné et le chariot se déplace
librement.
• Fixer le chariot pendant le transport.
• Tenir compte du poids du produit (è 12 Caractéristiques techniques).
• Respecter les espacements maximaux admissibles des fixations pour les moyens de transport
(è 13 Courbes caractéristiques).
5

Montage

5.1 Montage mécanique
Conditions
• Ne pas modifier les vis ni les vis sans tête.
Exception : modification mentionnée expressément dans la présente notice d'utilisation.
• Positionner le produit de manière à ce que les éléments de commande soient accessibles (par ex.
les trous de graissage).
• S'assurer que les éléments de fixation se trouvent en dehors de la zone de déplacement du chariot.
• Mettre en place le produit sans déformations ni torsions.

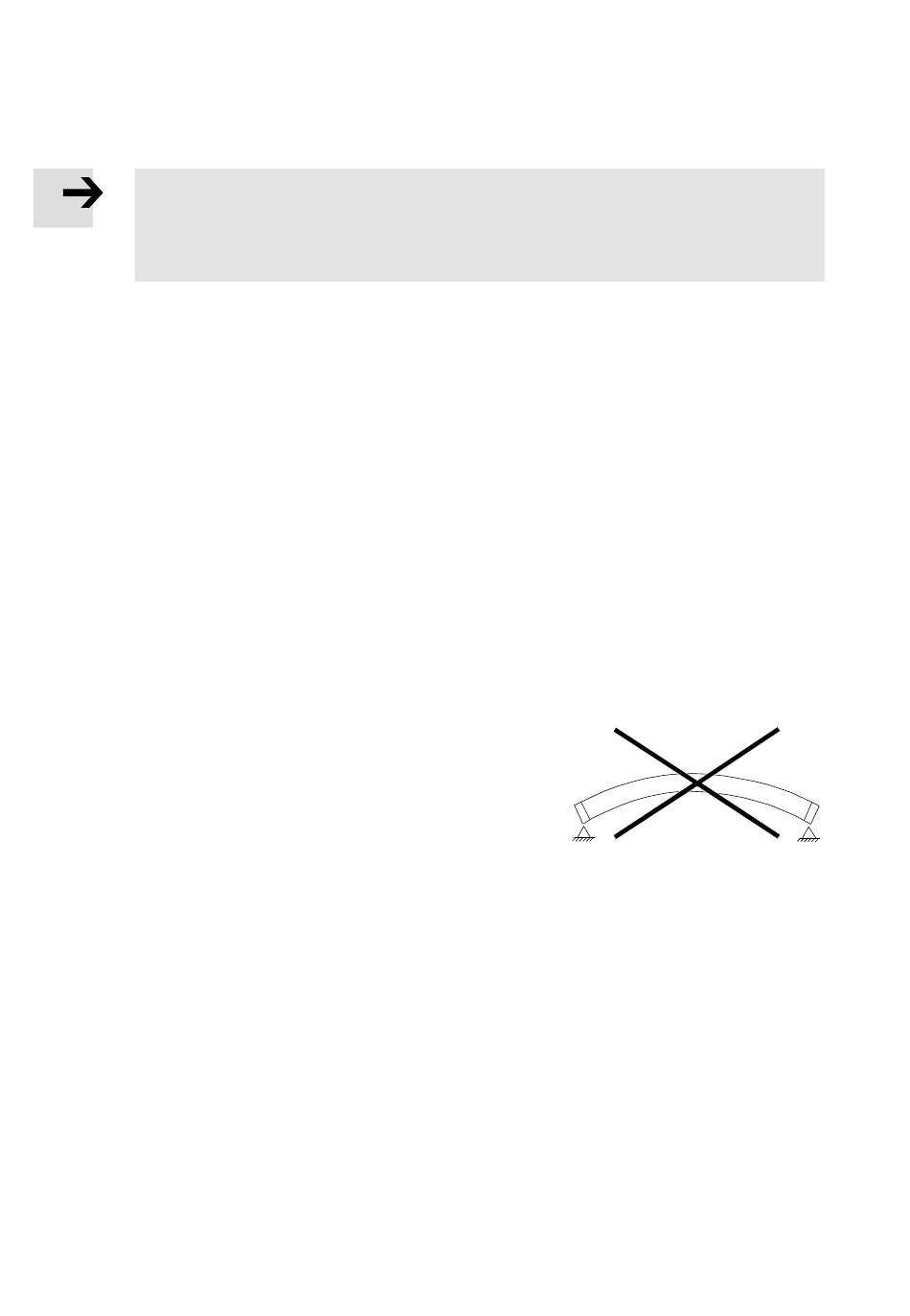

• Fixer le produit sur une surface de montage présentant une
planéité de 0,05 % de la longueur de course, et au maximum
de 0,5 mm.
• Lors de montages sur portique, veiller au parallélisme et
à la hauteur du produit lors de l'alignement des axes.
Pour obtenir des informations complémentaires, contacter
le service après-vente local Festo.
• Tenir compte des espacements des fixations requis
(è 13 Courbes caractéristiques).
Lors de l'utilisation de l'axe de guidage ELFA en association avec un axe d'entraînement, par ex. ELGA :
• Utiliser des surfaces de montage avec une planéité identique pour les deux axes.
Utiliser pour l'axe de guidage les mêmes espacements des fixations que pour l'axe d'entraînement.
De cette manière, il est possible d'éviter les déformations dues à des flèches inégales.
